Entdecken Sie die Funktionsweise, Vorteile und Wartung von Motor-Kontaktoren, essentiell für moderne Elektrotechnik und Automation.

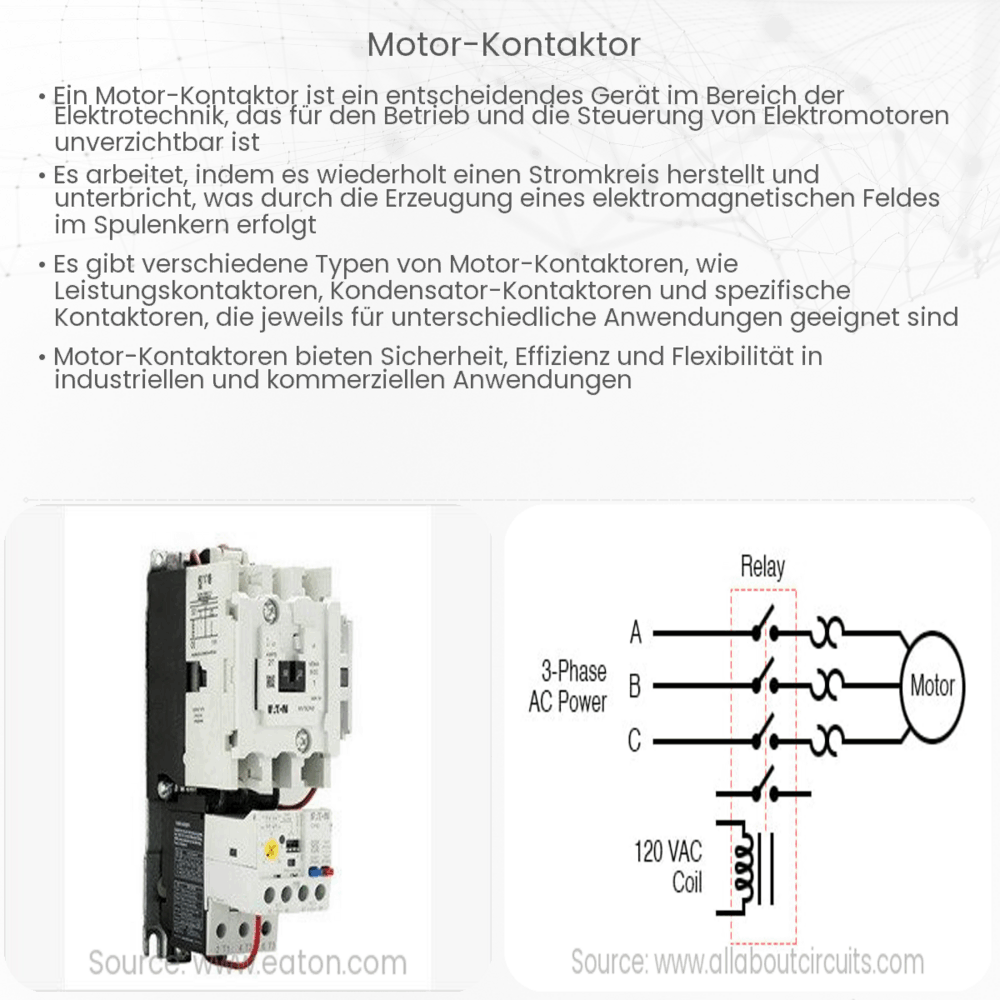

Was ist ein Motor-Kontaktor?
Ein Motor-Kontaktor ist ein elektrisches Gerät, das speziell dafür entwickelt wurde, um hohe Ströme zu schalten, welche für den Betrieb von Elektromotoren erforderlich sind. Seine Hauptaufgabe besteht darin, die Energiezufuhr zu steuern, indem er den Motorstromkreis unter Last ein- und ausschaltet. Die Verwendung von Kontaktoren ist in industriellen Anwendungen weit verbreitet, wo Maschinen und Anlagen häufig ein- und ausgeschaltet werden müssen.
Wie funktioniert ein Motor-Kontaktor?
Kontaktoren funktionieren nach dem Prinzip der Elektromagnetismus. Ein Kontaktor besitzt eine Spule, die, wenn sie elektrisch erregt wird, ein Magnetfeld erzeugt. Dieses Magnetfeld zieht einen beweglichen Kontakt an, der die Verbindung zwischen den Stromschienen und dem Motor herstellt. Sobald die Spule nicht mehr erregt wird, öffnet eine Feder den Kontakt und unterbricht so den Stromfluss.
Aufbau eines Motor-Kontaktors
Ein typischer Motor-Kontaktor besteht aus mehreren Komponenten:
- Hauptschaltkontakte: Diese übertragen den Hauptstrom zum Motor.
- Hilfsschaltkontakte: Sie werden für die Steuerung der Kontaktschließung oder für Signalzwecke verwendet.
- Die Spule: Sie erzeugt das Magnetfeld, das die Kontakte schließt.
- Ein Rahmen: Oft aus Isoliermaterial hergestellt, hält es alle Teile zusammen.
- Federmechanismus: Öffnet die Kontakte, wenn die Spule nicht erregt wird.
Anwendungsbereiche des Motor-Kontaktors
Motor-Kontaktoren finden in vielen Bereichen Anwendung, wie zum Beispiel:
- Starten und Stoppen von Industriemotoren.
- Umkehrung der Drehrichtung von Motoren durch Wechsel der Phasen.
- Steuerung von Beleuchtungsanlagen in großen Gebäuden oder Anlagen.
- Als Teil von Motorstartern für Schutz- und Sicherheitsfunktionen.
Durch ihre Vielseitigkeit und Zuverlässigkeit spielen Motor-Kontaktoren eine wesentliche Rolle in der modernen Elektrotechnik und Automation.
Vorteile von Motor-Kontaktoren
Motor-Kontaktoren bieten mehrere Vorteile gegenüber anderen Schaltgeräten:
- Sicherheit: Sie bieten eine sichere Methode zum Schalten hoher Ströme, was besonders in industriellen Umgebungen wichtig ist.
- Zuverlässigkeit: Kontaktoren sind für eine hohe Schalthäufigkeit ausgelegt und können viele Jahre ohne Wartung funktionieren.
- Flexibilität: Sie können in Steuerungssystemen für verschiedene Aufgaben konfiguriert werden, von einfachen Ein-/Ausschaltoperationen bis hin zu komplexen Sequenzsteuerungen.
- Modularität: Viele Kontaktor-Designs erlauben das einfache Hinzufügen von Hilfskontakten oder anderen Zubehörteilen, um die Funktionalität zu erweitern.
Auswahlkriterien für Motor-Kontaktoren
Bei der Auswahl eines Motor-Kontaktors sollten mehrere Faktoren berücksichtigt werden:
- Nennstrom: Der Kontaktor muss in der Lage sein, den maximalen Strom, den der Motor zieht, sicher zu schalten.
- Schaltfrequenz: Die Anzahl der Schaltspiele pro Stunde muss innerhalb der Spezifikation des Kontaktors liegen.
- Umgebungsbedingungen: Kontaktoren müssen oft für spezielle Umgebungen, wie hohe Temperaturen oder explosive Atmosphären, geeignet sein.
- Steuerungsspannung: Die Spulenspannung des Kontaktors muss mit der verfügbaren Steuerspannung übereinstimmen.
Wartung und Sicherheit von Motor-Kontaktoren
Um eine lange Lebensdauer und zuverlässigen Betrieb zu gewährleisten, benötigen Motor-Kontaktoren regelmäßige Wartung. Dies umfasst das Überprüfen der Kontakte auf Abnutzung, das Reinigen von verschmutzten Teilen und das Testen der Spulenfunktion. Sicherheit ist ebenfalls ein wichtiges Thema, weshalb nur qualifiziertes Personal die Installation und Wartung durchführen sollte.
Fazit
Motor-Kontaktoren sind unverzichtbare Komponenten in der elektrischen Steuerungstechnik und Automation. Ihre Fähigkeit, hohe Ströme zuverlässig zu schalten, macht sie zum Rückgrat vieler Industrieprozesse. Die richtige Auswahl, Installation und Wartung dieser Geräte sorgen für eine sichere und effiziente Leistung der angeschlossenen Systeme. Mit fortschreitender Technologie entwickeln sich auch Kontaktoren weiter, um höhere Leistungen und bessere Integration in intelligente Steuerungssysteme zu ermöglichen.
