Der Artikel bietet einen detaillierten Überblick über Mikrowellen-Impedanzanalysatoren, ihre Funktionsweise, Anwendungen und Bedeutung in der Mikrowellentechnologie.

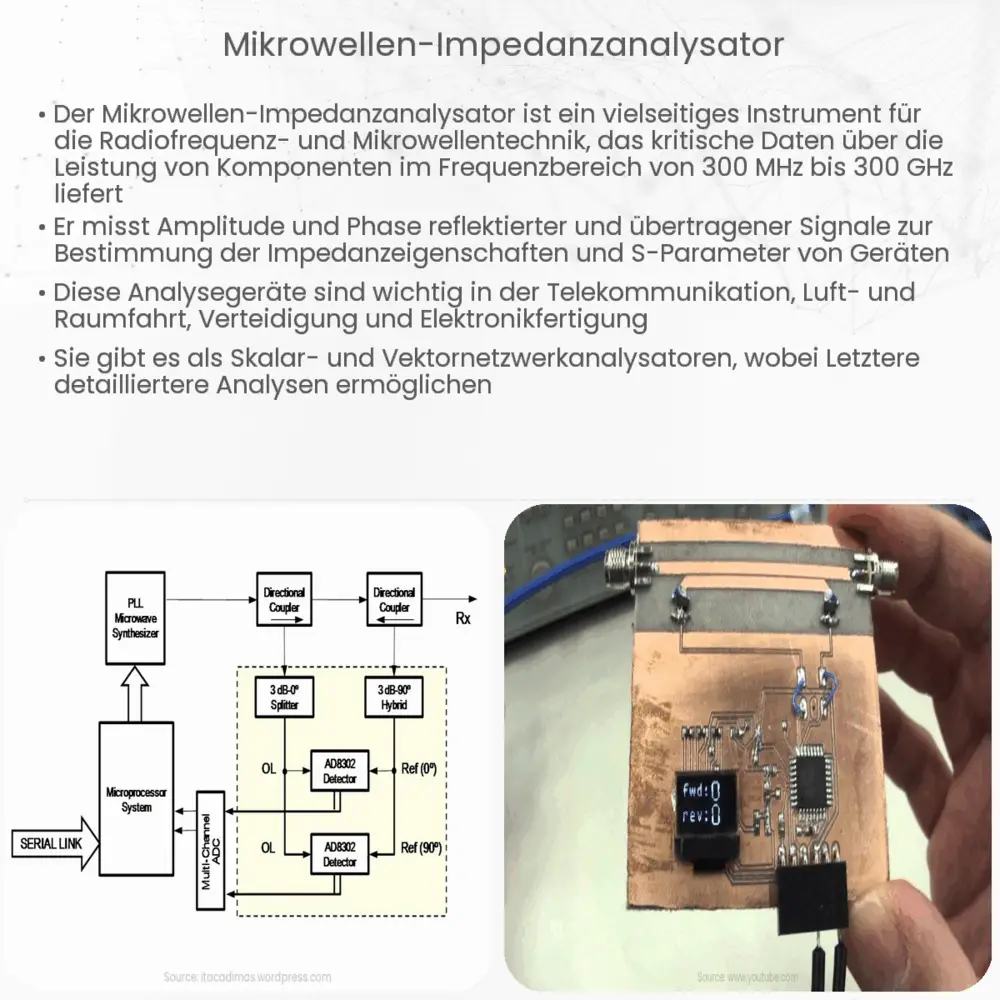

Was ist ein Mikrowellen-Impedanzanalysator?
Ein Mikrowellen-Impedanzanalysator ist ein spezialisiertes Messgerät, das entwickelt wurde, um die Impedanz oder den Widerstand von Materialien bei Mikrowellenfrequenzen zu messen. Diese Frequenzen liegen typischerweise im Bereich von 1 GHz bis 100 GHz, wobei sie in der Kommunikations-, Radar- und anderer elektronischer Technologie weit verbreitet sind. Das Verstehen der Impedanzeigenschaften von Materialien bei diesen Frequenzen ist für die Entwicklung und Optimierung von Mikrowellenschaltungen und -systemen von entscheidender Bedeutung.
Wie funktioniert ein Mikrowellen-Impedanzanalysator?
Grundlegend sendet der Analysator ein Mikrowellensignal durch das zu untersuchende Material und misst, wie dieses Signal reflektiert und durchgelassen wird. Durch den Vergleich des gesendeten mit dem empfangenen Signal kann der Analysator Rückschlüsse auf die Impedanz des Materials ziehen. Besonders bei hohen Frequenzen können Materialien unterschiedliche Impedanzeigenschaften aufweisen, die von ihrer chemischen Zusammensetzung, ihrer Struktur und anderen Faktoren beeinflusst werden.
- Reflexionsmessung: Hierbei wird untersucht, wie viel des gesendeten Mikrowellensignals von der Oberfläche des Materials reflektiert wird. Ein hoher Reflexionsgrad deutet auf eine hohe Impedanz hin.
- Durchlässigkeitsmessung: Hier wird gemessen, wie viel des Mikrowellensignals durch das Material hindurchgeht. Ein niedriger Durchlässigkeitsgrad zeigt eine höhere Absorption und damit eine geringere Impedanz an.
Die gemessenen Daten werden oft in Form von Smith-Diagrammen dargestellt, die es ermöglichen, die komplexe Impedanz eines Materials graphisch zu visualisieren. Diese Diagramme sind besonders nützlich für Ingenieure, die Mikrowellenschaltungen entwerfen und optimieren.
Warum ist die Messung der Mikrowellen-Impedanz wichtig?
Die korrekte Impedanzanpassung ist in der Mikrowellentechnologie von entscheidender Bedeutung. Eine nicht angepasste Impedanz kann zu unerwünschten Reflexionen, Energieverlusten und anderen Effekten führen, die die Performance eines Systems beeinträchtigen können. Durch den Einsatz eines Mikrowellen-Impedanzanalysators können Ingenieure die Impedanzeigenschaften von Materialien genau kennen und ihre Designs entsprechend anpassen.
Anwendungen des Mikrowellen-Impedanzanalysators
Der Mikrowellen-Impedanzanalysator hat eine Vielzahl von Anwendungen in der modernen Technologie:
- Kommunikationstechnik: In Mobilfunknetzen, Satellitenkommunikationssystemen und drahtlosen Datenübertragungssystemen ist es unerlässlich, die Impedanz von Antennen und Übertragungsleitungen korrekt anzupassen.
- Radartechnologie: Zur Optimierung von Radarantennen und -systemen werden Impedanzanalysatoren eingesetzt, um sicherzustellen, dass Signale mit minimalen Verlusten gesendet und empfangen werden.
- Materialprüfung: Die Messung der Mikrowellenimpedanz kann auch dazu verwendet werden, um die Eigenschaften von Materialien, wie z. B. die Dielektrizitätskonstante, zu bestimmen. Dies ist besonders nützlich in Forschung und Entwicklung.
Vorteile des Mikrowellen-Impedanzanalysators
Mikrowellen-Impedanzanalysatoren bieten eine Reihe von Vorteilen gegenüber herkömmlichen Impedanzanalysatoren:
- Die Fähigkeit, bei sehr hohen Frequenzen zu messen, wo herkömmliche Messgeräte möglicherweise nicht effektiv sind.
- Hohe Genauigkeit und Reproduzierbarkeit von Messungen, die kritisch sind, wenn es um die Optimierung von Mikrowellenschaltungen geht.
- Die Möglichkeit, komplexe Impedanzeigenschaften grafisch darzustellen, was die Interpretation und Anwendung der Daten erleichtert.
Schlusswort
Der Mikrowellen-Impedanzanalysator ist ein unverzichtbares Werkzeug in der modernen Mikrowellentechnologie. Mit seiner Fähigkeit, die Impedanzeigenschaften von Materialien bei Mikrowellenfrequenzen genau zu messen, ermöglicht er die Entwicklung und Optimierung von Hochfrequenzsystemen und -schaltungen. Egal ob in der Kommunikation, in der Radar- oder in der Materialforschung, der Mikrowellen-Impedanzanalysator spielt eine Schlüsselrolle bei der Gewährleistung der bestmöglichen Leistung und Effizienz von Systemen.
