Entdecken Sie die Funktionsweise, Anwendungen und Vorteile von Magnetreedrelais sowie wichtige Design- und Sicherheitsaspekte.

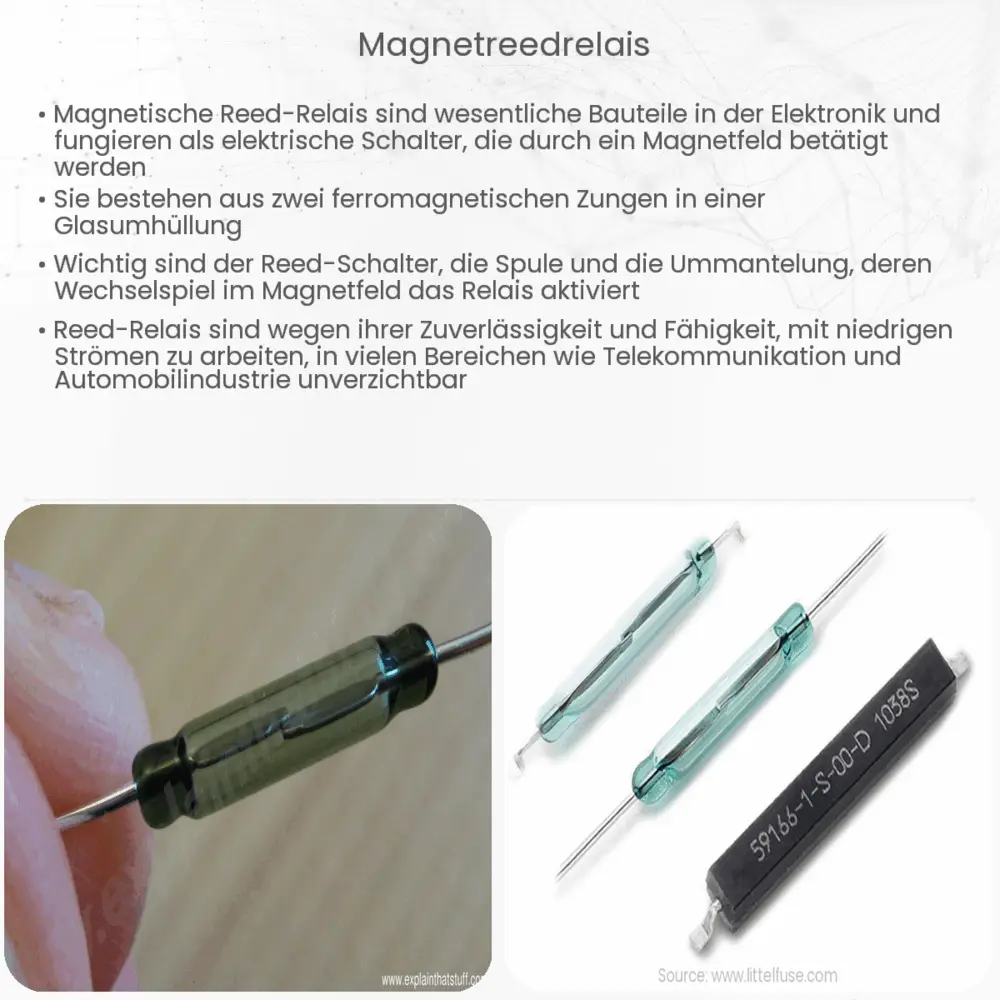

Was ist ein Magnetreedrelais?
Ein Magnetreedrelais ist ein elektromechanisches Schaltgerät, das häufig in der Elektronik und Elektrotechnik verwendet wird. Es besteht aus einem Reed-Schalter, der durch ein magnetisches Feld betätigt wird. Der Reed-Schalter selbst ist ein einfaches elektromechanisches Schaltelement, bestehend aus zwei oder mehr flexiblen Metallblättern, bekannt als Reed-Kontakte. Diese Kontakte befinden sich in einer hermetisch abgedichteten Glasröhre, die mit Inertgas gefüllt ist, um die Lebensdauer des Schalters zu verlängern und Kontaktkorrosion zu verhindern.
Funktionsweise eines Magnetreedrelais
Die Funktionsweise eines Magnetreedrelais basiert auf dem Prinzip der elektromagnetischen Induktion. Wenn ein Magnetfeld in der Nähe des Reed-Schalters erzeugt wird, ziehen sich die Metallblätter im Inneren der Glasröhre an und schließen den Schaltkreis. Dieses Magnetfeld kann durch eine Spule erzeugt werden, die um den Reed-Schalter gewickelt ist. Wird Strom durch die Spule geleitet, entsteht ein Magnetfeld, das stark genug ist, um die Kontakte zu schließen.
Anwendungen und Vorteile
Magnetreedrelais finden ihre Anwendung in einer Vielzahl von Bereichen, einschließlich Telekommunikation, Automatisierungstechnik, Fahrzeugtechnik und Medizintechnik. Sie bieten mehrere Vorteile gegenüber anderen Arten von Relais und Schaltern:
- Langlebigkeit: Aufgrund der hermetischen Abdichtung und des Fehlens beweglicher Teile (außer den Reed-Kontakten) haben Magnetreedrelais eine sehr lange Lebensdauer.
- Schnelle Schaltzeiten: Reed-Schalter reagieren sehr schnell auf Änderungen des Magnetfeldes, was zu schnellen Schaltzeiten führt.
- Robustheit: Die hermetische Abdichtung schützt vor Umwelteinflüssen wie Staub und Feuchtigkeit.
Grundlegende Parameter
Beim Einsatz von Magnetreedrelais sind verschiedene technische Parameter zu berücksichtigen:
- Schaltspannung und -strom: Diese Parameter definieren die maximalen Werte, die der Schalter sicher handhaben kann.
- Kontaktwiderstand: Ein niedrigerer Kontaktwiderstand sorgt für eine effizientere Übertragung von Signalen und Energie.
- Ansprechzeit: Die Zeit, die benötigt wird, um von einem offenen in einen geschlossenen Zustand (und umgekehrt) zu wechseln.
Im nächsten Abschnitt werden wir detaillierter auf die technischen Spezifikationen und Designüberlegungen von Magnetreedrelais eingehen.
Technische Spezifikationen und Designüberlegungen
Die Auswahl des richtigen Magnetreedrelais erfordert eine genaue Betrachtung der technischen Spezifikationen. Hierzu gehören die Kontaktanordnung (z.B. Schließer, Öffner, Wechsler), die maximale Schaltleistung, die Isolationsspannung zwischen den Kontakten und der Spule sowie die Empfindlichkeit der Spule, die angibt, wie viel Strom benötigt wird, um das Relais zu betätigen. Des Weiteren ist die Größe und Bauform des Relais wichtig, besonders in Anwendungen, bei denen der Platz begrenzt ist.
Designüberlegungen
Beim Design von Schaltkreisen mit Magnetreedrelais sind einige wichtige Aspekte zu beachten:
- Positionierung der Spule und des Magneten: Die Ausrichtung der Spule relativ zum Reed-Schalter ist entscheidend für eine optimale Leistung.
- Elektrische Störungen: Es ist wichtig, das Relais vor elektrischen Störungen zu schützen, die seine Funktion beeinträchtigen könnten.
- Temperaturbeständigkeit: Die Leistung des Relais kann durch extreme Temperaturen beeinflusst werden, daher sollte dies bei der Auswahl berücksichtigt werden.
Sicherheitsaspekte und Wartung
Sicherheit und Wartung sind bei der Verwendung von Magnetreedrelais ebenso wichtig. Es ist entscheidend, die Relais regelmäßig auf Verschleiß und Schäden zu überprüfen, insbesondere in kritischen Anwendungen. Außerdem sollte die elektrische Belastung innerhalb der spezifizierten Grenzen des Relais gehalten werden, um eine Überhitzung und potenzielle Gefahren zu vermeiden.
Schlussfolgerung
Magnetreedrelais spielen eine wesentliche Rolle in verschiedenen technischen Bereichen durch ihre Zuverlässigkeit, Langlebigkeit und Flexibilität. Ihre Fähigkeit, in rauen Umgebungen zu funktionieren und schnelle Schaltzeiten zu bieten, macht sie zu einer idealen Wahl für viele Anwendungen. Bei der Auswahl eines Magnetreedrelais sollten technische Spezifikationen, Designüberlegungen, Sicherheitsaspekte und Wartungsanforderungen sorgfältig berücksichtigt werden. Durch die Beachtung dieser Kriterien können Ingenieure und Techniker sicherstellen, dass sie die optimalen Komponenten für ihre spezifischen Bedürfnisse auswählen und so die Leistung und Sicherheit ihrer Systeme maximieren.
