Entdecken Sie die Welt magnetischer Sensoren: Ihre Funktionsweise, Anwendungen in Technik und Alltag sowie die Zukunft dieser innovativen Technologie.

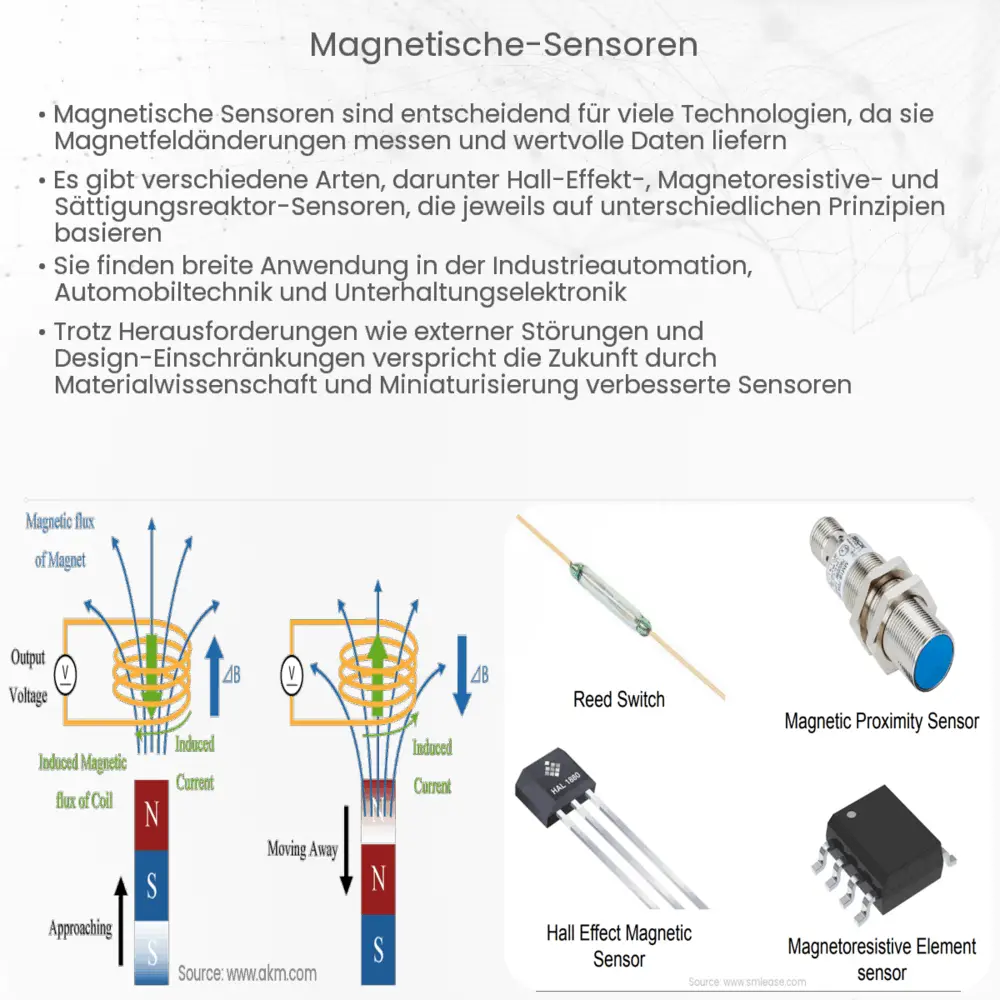

Grundlagen der magnetischen Sensoren
Magnetische Sensoren sind Geräte, die die Anwesenheit und/oder die Veränderung magnetischer Felder erfassen und in elektrische Signale umwandeln, die dann ausgelesen oder weiterverarbeitet werden können. Diese Sensoren finden in vielen modernen Technologien Anwendung, von der Automobilindustrie über die Medizintechnik bis hin zur mobilen Kommunikation.
Die Funktionsweise magnetischer Sensoren basiert auf verschiedenen physikalischen Prinzipien. Eines der bekanntesten ist der Hall-Effekt, benannt nach Edwin Hall, der 1879 entdeckte, dass ein elektrischer Strom, der durch ein Leitermaterial fließt, welches einem magnetischen Feld ausgesetzt ist, eine Spannung quer zum Stromfluss erzeugt.
Diese Hall-Spannung ist proportional zur Stärke des magnetischen Feldes und kann genutzt werden, um die Feldstärke zu messen. Die allgemeine Gleichung für den Hall-Effekt lautet:
UH = (I * B * d) / (n * e)
- UH ist die Hall-Spannung
- I ist der Strom durch den Sensor
- B ist die magnetische Flussdichte
- d ist die Dicke des Materials
- n ist die Ladungsträgerdichte
- e ist die Elementarladung
Andere Sensoren nutzen den Magnetoresistiven Effekt, bei dem sich der elektrische Widerstand eines Materials in Anwesenheit eines magnetischen Feldes ändert. Es gibt mehrere Arten von magnetoresistiven Sensoren, darunter Anisotrope Magnetoresistive (AMR), Giant Magnetoresistive (GMR) und Tunnel Magnetoresistive (TMR) Sensoren, die sich in ihrer Empfindlichkeit und Anwendung unterscheiden.
Die Auswahl eines magnetischen Sensors hängt von mehreren Faktoren ab, darunter die zu messende magnetische Feldstärke, die Umgebungsbedingungen, die erforderliche Genauigkeit und die Kosten. Die Integration und Miniaturisierung der Sensoren hat in den letzten Jahren erheblich zugenommen, was zu einer breiteren Anwendungspalette und einer höheren Integration in Alltagsgeräte geführt hat.
Anwendungsbereiche magnetischer Sensoren
Magnetische Sensoren sind extrem vielseitig und werden in einer Vielzahl von Branchen eingesetzt. Im Automobilsektor überwachen sie beispielsweise die Drehzahl und Position von Rädern und Kurbelwellen, was für moderne Antiblockiersysteme (ABS) und Motormanagementsysteme unerlässlich ist. In der Medizintechnik ermöglichen sie die genaue Positionierung und Steuerung von Instrumenten in bildgebenden Verfahren wie der Magnetresonanztomographie (MRT).
In der Robotik spielen magnetische Sensoren eine Schlüsselrolle bei der Wahrnehmung der Umgebung und bei der präzisen Bewegungssteuerung. Zudem sind sie unverzichtbar in der Konsumelektronik, wo sie zum Beispiel in Smartphones und Tablets für die Kompassfunktion und zur Bildschirmorientierung verwendet werden. Auch in der industriellen Automatisierung sind sie durch ihre Fähigkeit, ohne direkten Kontakt zu messen, von großer Bedeutung.
Eine weitere wichtige Anwendung ist die Überwachung des Erdmagnetfeldes, die nicht nur in der Navigation, sondern auch in der Geologie zur Ortung von Erzvorkommen eingesetzt wird. Umweltüberwachung, Verkehrssteuerung und sogar Raumfahrttechnologie sind weitere Bereiche, in denen magnetische Sensoren eine zentrale Rolle spielen.
Die fortschreitende Entwicklung in der Halbleitertechnologie ermöglicht es, magnetische Sensoren immer kleiner, energieeffizienter und kostengünstiger zu produzieren. Dies eröffnet neue Möglichkeiten für tragbare Technologien und das Internet der Dinge (IoT), wo Sensoren unabdingbar sind, um physische Daten in digitale Informationen umzuwandeln.
Die Zukunft der magnetischen Sensorik könnte auch in der Quantentechnologie liegen, wo Prinzipien der Quantenmechanik genutzt werden, um noch empfindlichere und präzisere Messungen magnetischer Felder zu ermöglichen. Dies könnte zu Durchbrüchen in der medizinischen Bildgebung und in vielen anderen Bereichen führen, in denen hohe Präzision gefragt ist.
Schlussfolgerung
Die Welt der magnetischen Sensoren ist vielfältig und dynamisch, ständig angetrieben durch technologische Fortschritte, die neue Anwendungen ermöglichen. Ihre Fähigkeit, unsichtbare magnetische Felder in nützliche Daten zu verwandeln, macht sie zu einem unschätzbaren Werkzeug in vielen Bereichen unseres Lebens. Vom täglichen Gebrauch in unseren Smartphones bis hin zu spezialisierten Anwendungen in der Medizintechnik und Raumfahrt, magnetische Sensoren eröffnen neue Horizonte für Innovation und Entwicklung. Mit der kontinuierlichen Verbesserung ihrer Genauigkeit, Empfindlichkeit und Miniaturisierung werden sie auch in Zukunft eine Schlüsselkomponente in der fortschreitenden Digitalisierung unserer Welt sein.
