Log-periodische Antenne: Ein Überblick
Die log-periodische Antenne, oft einfach als log-periodische Dipolantenne (LPDA) bezeichnet, ist eine Art Richtantenne, die über einen weiten Frequenzbereich eine annähernd konstante Impedanz und eine fast gleichbleibende Richtcharakteristik aufweist. Dies unterscheidet sie von vielen anderen Antennentypen, die nur über einen begrenzten Frequenzbereich optimiert sind. Die besondere Struktur der log-periodischen Antenne ermöglicht es, über diesen weiten Frequenzbereich konsistente Leistungsmerkmale zu erzielen.
Aufbau und Design

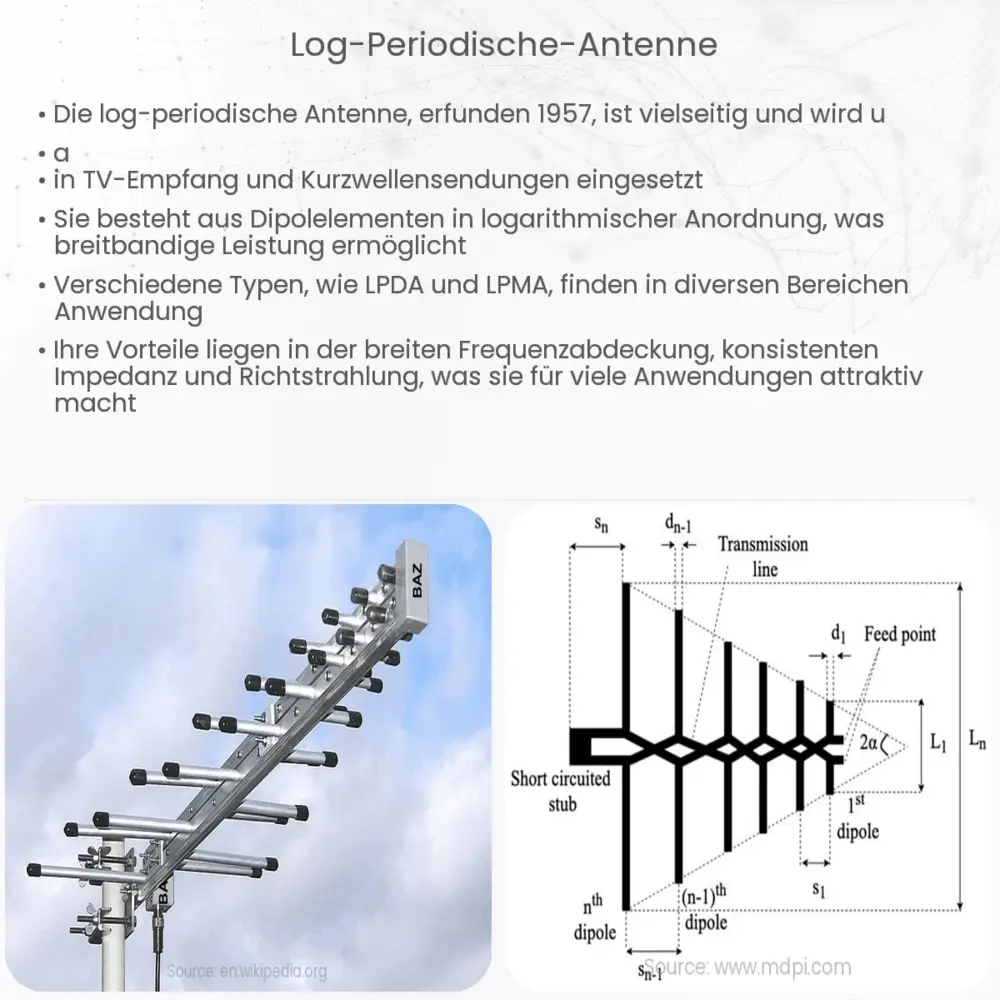

Ein typisches Merkmal einer log-periodischen Antenne ist ihre „Fraktal“-ähnliche Struktur, bei der mehrere Dipole in abnehmender Größe auf einer gemeinsamen Achse angeordnet sind. Die genaue Anordnung und Größe dieser Elemente folgt einer logarithmischen Skala, daher der Name „log-periodisch“.
- Elemente: Die Antenne besteht aus mehreren Halbdipol-Elementen, wobei jedes Element für einen bestimmten Frequenzbereich verantwortlich ist.
- Boom: Dies ist die zentrale Stange oder der Balken, an dem die Dipole angebracht sind. Sie dient auch als Leitung für das ankommende Signal.
- Speisepunkt: Hier wird das Koaxialkabel angeschlossen, um das Signal von und zur Antenne zu übertragen.
Funktionsprinzip
Das Hauptprinzip hinter der log-periodischen Antenne ist die Interaktion zwischen den verschiedenen Dipoles und dem zugeführten Signal. Zu einem gegebenen Zeitpunkt wird nur ein Teil der Dipoles von der zugeführten Frequenz effizient angeregt. Je nach Frequenz kann ein anderer Dipol aktiver oder „resonanter“ werden. Das Design stellt sicher, dass es immer mindestens einen Dipol gibt, der für jede mögliche Frequenz innerhalb des gewünschten Bandes optimiert ist. Somit wird eine gleichbleibende Performance über das gesamte Frequenzband gewährleistet.
Ein weiterer Vorteil der log-periodischen Antenne ist, dass sie unempfindlich gegenüber Veränderungen in der Umgebung ist. Dies macht sie besonders nützlich für Anwendungen, bei denen konstante und zuverlässige Signale erforderlich sind, wie z.B. in der Rundfunk- und Fernsehindustrie.
Die Technologie und das Konzept hinter der log-periodischen Antenne sind faszinierend und haben zahlreiche Anwendungen in der modernen Kommunikationstechnik gefunden. Im folgenden Abschnitt werden wir tiefer in die Technik eintauchen und einige der erweiterten Konzepte und Anwendungen dieser einzigartigen Antennenstruktur untersuchen.
Anwendungen der log-periodischen Antenne
Log-periodische Antennen sind in zahlreichen Bereichen der Funktechnik weit verbreitet. Zu den Hauptanwendungsgebieten gehören:
- Fernseh- und Radioempfang: Aufgrund ihrer Breitbandeigenschaften sind log-periodische Antennen häufig die bevorzugte Wahl für terrestrischen Fernseh- und Radioempfang.
- Kommunikation: Sie werden in verschiedenen Kommunikationssystemen eingesetzt, insbesondere in solchen, die über einen weiten Frequenzbereich arbeiten müssen.
- Messungen und Überwachung: Aufgrund ihrer konstanten Charakteristik über einen breiten Frequenzbereich werden sie oft in Überwachungs- und Messanwendungen eingesetzt.
Vorteile und Nachteile
Wie jede Antenne hat auch die log-periodische Antenne ihre eigenen Vor- und Nachteile.
- Vorteile:
- Breitbandeigenschaften: Kann über einen weiten Frequenzbereich arbeiten.
- Konstante Richtcharakteristik über den gesamten Betriebsfrequenzbereich.
- Unempfindlich gegenüber Umgebungseinflüssen.
- Nachteile:
- Größer im Vergleich zu anderen Antennentypen, insbesondere wenn sie für niedrigere Frequenzen ausgelegt sind.
- Komplexeres Design und daher möglicherweise teurer in der Herstellung.
Schlussfolgerung
Die log-periodische Antenne ist zweifellos ein beeindruckendes Stück Technologie in der Welt der Funkkommunikation. Mit ihrer einzigartigen Fähigkeit, über einen breiten Frequenzbereich zu arbeiten und dabei konstante Leistungsmerkmale aufrechtzuerhalten, bietet sie Lösungen für zahlreiche technische Herausforderungen. Während sie ihre Nachteile hat, überwiegen die Vorteile in vielen Anwendungen, wodurch sie zur bevorzugten Wahl für viele Ingenieure und Techniker wird. In einer sich ständig entwickelnden Kommunikationslandschaft wird die log-periodische Antenne sicherlich weiterhin eine wichtige Rolle spielen.
