Entdecken Sie die Grundlagen, Anwendungsbereiche und Vor- sowie Nachteile von Linear-Spannungsreglern in der Elektronik.
Was ist ein Linear-Spannungsregler?
Ein Linear-Spannungsregler ist ein elektronisches Bauelement, das eine konstante Ausgangsspannung liefert, unabhängig von Änderungen in der Eingangsspannung oder der Last. Diese Art von Regler ist für seine Einfachheit und Effektivität in vielen elektronischen Anwendungen bekannt. Er wird häufig in Geräten eingesetzt, die eine stabile und präzise Spannungsversorgung benötigen, wie beispielsweise in der digitalen Elektronik, bei Mikrocontrollern und in der Audio-Technik.

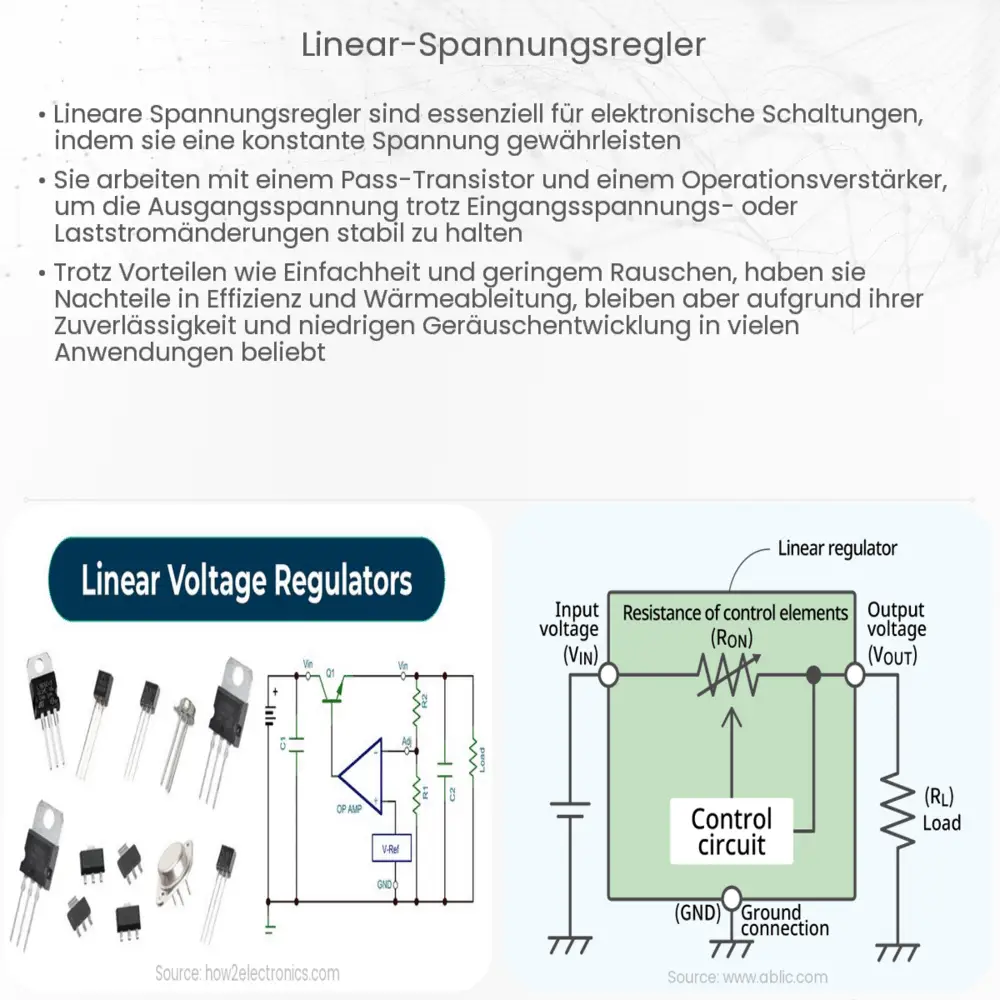

Grundprinzip und Funktionsweise
Der Grundmechanismus eines Linear-Spannungsreglers basiert auf einem Regelverstärker, der den Spannungsabfall über einem passiven Element (meist ein Transistor) steuert. Dieser Prozess sorgt dafür, dass die Ausgangsspannung konstant bleibt. Die Eingangsspannung muss dabei immer höher sein als die gewünschte Ausgangsspannung, da der Regler im Wesentlichen einen Teil der Eingangsspannung „abschneidet“.
Arten von Linear-Spannungsreglern
- Festspannungsregler: Diese Regler liefern eine feste Ausgangsspannung, die vom Hersteller vorgegeben ist. Bekannte Beispiele sind die 7805- und 7812-Regler für 5V bzw. 12V Ausgangsspannung.
- Variable Spannungsregler: Bei diesen Reglern kann die Ausgangsspannung innerhalb eines bestimmten Bereichs eingestellt werden, meist durch externe Widerstände oder Potentiometer.
Anwendungsbereiche
Linear-Spannungsregler finden in einer Vielzahl von elektronischen Geräten Verwendung. Sie sind ideal für Anwendungen, bei denen eine geringe Ausgangsspannungsschwankung (Ripple) erforderlich ist. Dazu gehören Audio-Geräte, Sensoren, Mikrocontroller-Systeme und andere digitale Schaltungen, die eine stabile Spannungsversorgung benötigen.
Vorteile und Nachteile
Die Hauptvorteile von Linear-Spannungsreglern liegen in ihrer einfachen Handhabung, geringen Ausgangsspannungsschwankungen und guten Rauschunterdrückung. Allerdings sind sie nicht so effizient wie Schaltregler, besonders bei großen Unterschieden zwischen Eingangs- und Ausgangsspannung, da die überschüssige Spannung in Form von Wärme verloren geht. Dies erfordert oft zusätzliche Kühlmaßnahmen wie Kühlkörper.
Wärmeentwicklung und Kühlung
Ein wesentlicher Aspekt beim Einsatz von Linear-Spannungsreglern ist die Wärmeentwicklung. Da der Regler die Differenz zwischen Eingangs- und Ausgangsspannung in Wärme umwandelt, kann bei hohen Stromstärken oder großen Spannungsdifferenzen eine erhebliche Wärmemenge entstehen. Um eine Überhitzung zu vermeiden, ist es oft notwendig, Kühlkörper oder sogar aktive Kühlmethoden wie Lüfter einzusetzen.
Designüberlegungen
Bei der Auswahl und dem Design von Schaltungen mit Linear-Spannungsreglern sind mehrere Faktoren zu berücksichtigen. Dazu zählen die maximale Eingangsspannung, die gewünschte Ausgangsspannung, der maximale Ausgangsstrom sowie die Wärmeableitung. Ebenso wichtig ist die Berücksichtigung der Mindestlast, um eine stabile Regulation sicherzustellen.
Alternativen zu Linear-Spannungsreglern
Als Alternative zu Linear-Reglern werden oft Schaltregler (Switching Regulators) verwendet. Diese bieten eine höhere Effizienz, besonders bei großen Spannungsunterschieden, und erzeugen weniger Wärme. Allerdings sind sie komplexer im Aufbau und können störende elektromagnetische Interferenzen erzeugen, was bei empfindlichen analogen Schaltungen problematisch sein kann.
Fazit
Linear-Spannungsregler sind ein grundlegendes und weit verbreitetes Werkzeug in der Elektronik. Sie bieten eine einfache, kostengünstige und effektive Methode zur Bereitstellung einer stabilen Spannungsversorgung für eine Vielzahl von Anwendungen. Ihre einfache Handhabung, geringe Ausgangsspannungsschwankung und gute Rauschunterdrückung machen sie besonders nützlich für Anwendungen, bei denen diese Eigenschaften entscheidend sind. Allerdings sind sie weniger effizient als Schaltregler und können bei hohen Leistungen zu Wärmeentwicklung führen, was zusätzliche Kühlmaßnahmen erforderlich macht. Insgesamt sind Linear-Spannungsregler eine hervorragende Wahl für Anwendungen, bei denen die Effizienz nicht der Hauptfaktor ist und eine geringe Störung des Ausgangssignals erforderlich ist.
