Artigo abrangente sobre reguladores de tensão lineares, abordando seu funcionamento, vantagens, desvantagens e aplicações no mundo eletrônico.
Introdução aos Reguladores de Tensão Lineares
Os reguladores de tensão lineares são componentes eletrônicos essenciais para muitos dispositivos e circuitos. Eles desempenham o papel crucial de fornecer uma tensão de saída estável a partir de uma tensão de entrada variável. Isso é especialmente importante em eletrônicos sensíveis, onde uma variação mínima na tensão pode afetar adversamente o desempenho ou até mesmo danificar o dispositivo.
O que são Reguladores de Tensão Lineares?
Um regulador de tensão linear é um dispositivo que aceita uma tensão de entrada e produz uma tensão de saída constante. Eles são chamados de “lineares” porque operam em um modo em que a diferença entre a tensão de entrada e a tensão de saída é dissipada como calor. Dessa forma, regulam a tensão de saída ajustando a quantidade de corrente que passa através de um transistor interno, operando em sua região ativa.

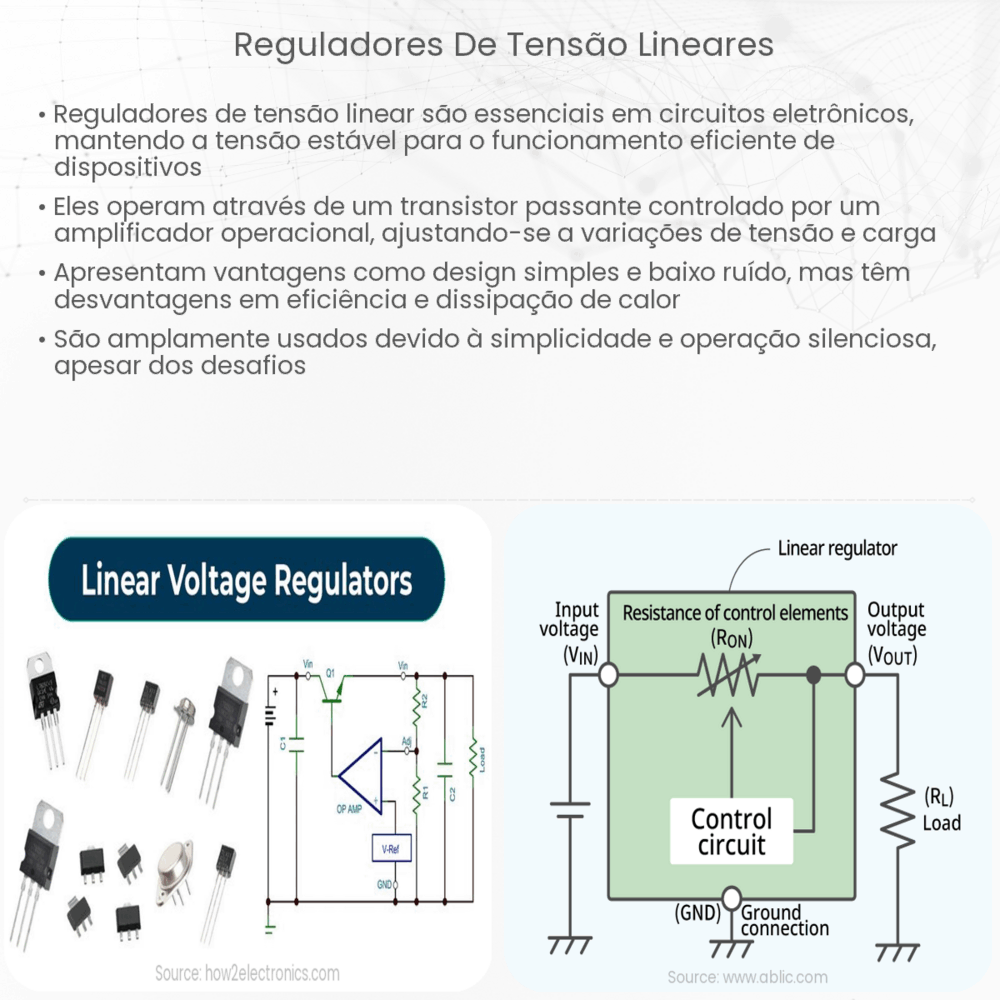

Funcionamento Básico
O componente principal de um regulador linear é o transistor. A corrente de entrada flui através desse transistor, e sua resistência é ajustada para produzir a tensão de saída desejada. A diferença entre a tensão de entrada e a tensão de saída é dissipada pelo transistor na forma de calor. Por essa razão, muitos reguladores lineares precisam de dissipadores de calor para manter a temperatura do componente em níveis seguros.
Vantagens dos Reguladores Lineares
- Resposta rápida: Eles são capazes de responder rapidamente a variações na carga ou na tensão de entrada.
- Simplicidade: São relativamente simples de projetar e usar.
- Baixo ruído: Produzem uma saída com baixo ruído, o que é benéfico para aplicações sensíveis.
Desvantagens
- Eficiência limitada, especialmente quando a diferença entre a tensão de entrada e saída é grande.
- Produção excessiva de calor pode necessitar de dissipadores adicionais ou ventilação.
- Menos eficiente em comparação com os reguladores de comutação.
Apesar de suas desvantagens, os reguladores de tensão lineares são uma escolha popular devido à sua simplicidade e confiabilidade. Eles são comumente usados em aplicações onde a eficiência não é a principal preocupação, mas a estabilidade e a qualidade da tensão de saída são críticas.
Aplicações dos Reguladores de Tensão Lineares
Os reguladores de tensão lineares são encontrados em uma variedade de aplicações, tais como:
- Fontes de alimentação: Para converter a tensão de entrada a um valor estável e seguro para os dispositivos que alimentam.
- Eletrônica de consumo: Como smartphones, tablets e outros dispositivos que necessitam de uma alimentação estável para funcionar corretamente.
- Equipamentos de áudio: A estabilidade fornecida por reguladores lineares pode ser benéfica para reduzir ruídos em sistemas de áudio.
- Sistemas de comunicação: Onde a estabilidade e o baixo ruído são essenciais para a transmissão clara de sinais.
Considerações ao Escolher um Regulador Linear
Quando se busca um regulador de tensão linear para um projeto específico, é crucial considerar alguns pontos:
- Requisitos de tensão e corrente: Escolher um regulador que possa lidar com a tensão e a corrente máximas necessárias para a aplicação.
- Requisitos térmicos: Certificar-se de que o regulador possa dissipar o calor gerado sem superaquecer.
- Tamanho e forma: Em alguns projetos, o espaço pode ser limitado, por isso é essencial selecionar um regulador que se ajuste ao espaço disponível.
Conclusão
Os reguladores de tensão lineares têm sido a espinha dorsal de muitos sistemas eletrônicos por décadas. Embora tenham limitações, como eficiência reduzida e geração de calor, sua simplicidade, baixo ruído e confiabilidade os tornam uma escolha inestimável para muitos designers. Ao entender suas características e como eles funcionam, é possível selecionar o regulador de tensão linear apropriado para uma vasta gama de aplicações, garantindo que os dispositivos funcionem de maneira confiável e eficaz.
