Das Kryogen-Magnetometer: Ein tiefer Einblick in seine Funktionsweise, Anwendungen und Vorteile in Geophysik, Medizin und Materialwissenschaft.
Kryogen-Magnetometer: Ein tiefer Einblick

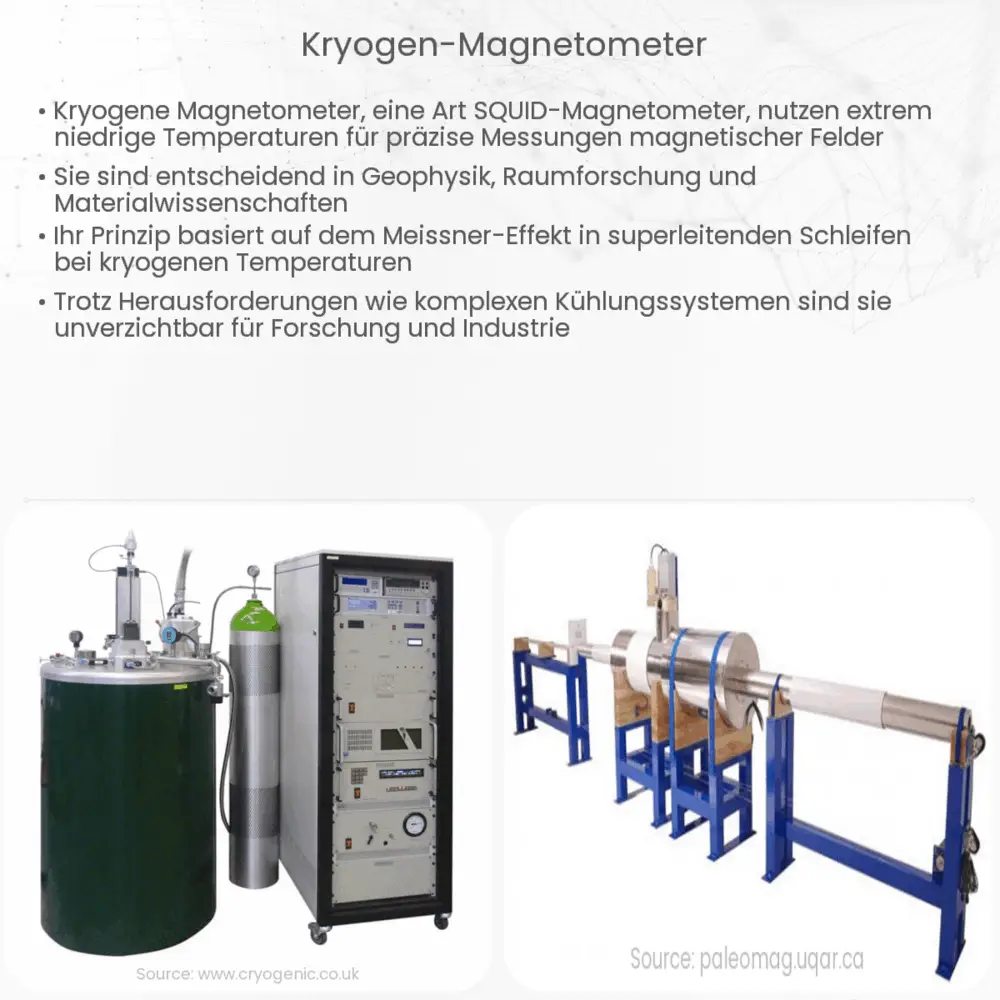

Das Kryogen-Magnetometer ist ein hochpräzises Messgerät, das magnetische Felder in extrem kleinen Größen detektieren kann. Dieses Instrument basiert auf den Prinzipien der supraleitenden Quanteninterferenz. In diesem Artikel werden wir die Funktionsweise, Anwendungen und Vorteile eines Kryogen-Magnetometers diskutieren.
Wie funktioniert ein Kryogen-Magnetometer?
Das Herzstück eines Kryogen-Magnetometers ist ein supraleitender Quanteninterferenzdetektor, oft als SQUID (Superconducting Quantum Interference Device) bezeichnet. Der SQUID ist ein Ring aus supraleitendem Material, der an zwei Stellen durch dünne nicht-supraleitende Schichten unterbrochen ist. Diese Unterbrechungen sind als Josephson-Kontakte bekannt. Wenn ein magnetisches Feld durch den Ring fließt, erzeugt es einen messbaren supraleitenden Strom, der sich in Abhängigkeit von der Stärke des magnetischen Feldes ändert.
Anwendungen des Kryogen-Magnetometers
- Geophysikalische Untersuchungen: Die Fähigkeit, extrem schwache magnetische Felder zu messen, macht Kryogen-Magnetometer zu einem wertvollen Werkzeug in der Geophysik. Es ermöglicht Wissenschaftlern, die Magnetfelder der Erde detailliert zu studieren und Anomalien zu identifizieren, die auf unterirdische Strukturen oder Aktivitäten hinweisen können.
- Medizinische Bildgebung: In der Medizin werden Kryogen-Magnetometer in der Magnetoenzephalographie (MEG) eingesetzt, einer Technik zur Kartierung der Gehirnaktivität durch Messung der magnetischen Felder, die von neuronalen Strömen erzeugt werden.
- Materialwissenschaft: Forscher nutzen diese Geräte auch, um die magnetischen Eigenschaften von Materialien auf molekularer oder atomarer Ebene zu studieren.
Vorteile des Kryogen-Magnetometers
- Extreme Empfindlichkeit: Es kann magnetische Felder in der Größenordnung von Femtotesla (10-15 Tesla) detektieren.
- Rauscharme Messung: Dank seiner supraleitenden Eigenschaften sind die Messungen nahezu frei von elektronischem Rauschen.
- Vielseitigkeit: Es kann in verschiedenen wissenschaftlichen, technologischen und medizinischen Bereichen eingesetzt werden.
Diese Vorteile machen das Kryogen-Magnetometer zu einem unverzichtbaren Instrument für viele Anwendungen, die eine hohe Empfindlichkeit bei der Messung magnetischer Felder erfordern. Im nächsten Abschnitt werden wir uns näher mit der Technologie hinter dem Kryogen-Magnetometer befassen und wie es sich von anderen Magnetometertypen unterscheidet.
Technologie hinter dem Kryogen-Magnetometer
Das Kryogen-Magnetometer nutzt die besonderen Eigenschaften von supraleitenden Materialien. Supraleiter sind Materialien, die unter bestimmten Bedingungen, typischerweise bei sehr niedrigen Temperaturen, elektrischen Strom ohne jeglichen elektrischen Widerstand leiten können. In diesem Zustand zeigen sie perfekte Diamagnetismus-Eigenschaften, d.h. sie weisen externe Magnetfelder ab. Diese Eigenschaften machen SQUIDs extrem empfindlich gegenüber Änderungen im Magnetfeld.
Um diesen supraleitenden Zustand zu erreichen, wird das Magnetometer in einem kryogenen Zustand gehalten, oft durch Flüssighelium oder flüssigen Stickstoff gekühlt. Dies gewährleistet, dass der SQUID störungsfrei arbeiten kann und eine maximale Empfindlichkeit aufrechterhalten wird.
Unterschiede zu anderen Magnetometertypen
Es gibt viele verschiedene Arten von Magnetometern, aber das Kryogen-Magnetometer zeichnet sich durch seine unübertroffene Empfindlichkeit aus. Zum Beispiel, während ein Fluxgate-Magnetometer hervorragend für viele geophysikalische Anwendungen geeignet ist, kann es nicht die gleiche Präzision und Empfindlichkeit wie ein Kryogen-Magnetometer bieten. Optisch gepumpte Magnetometer und Protonenmagnetometer sind andere Beispiele für Magnetometer, aber keines kann die extrem niedrigen Feldstärken messen, die ein Kryogen-Magnetometer kann.
Schlussfolgerung
Das Kryogen-Magnetometer ist zweifellos eines der fortschrittlichsten Instrumente zur Messung magnetischer Felder. Seine extrem hohe Empfindlichkeit, kombiniert mit seiner Fähigkeit, in einer Vielzahl von Anwendungen eingesetzt zu werden, von der geophysikalischen Forschung bis hin zur medizinischen Bildgebung, macht es zu einem unschätzbaren Werkzeug in der modernen Wissenschaft und Technologie. Trotz seiner Komplexität und des Bedarfs an kryogener Kühlung bieten seine einzigartigen Messfähigkeiten Forschern und Wissenschaftlern weltweit Einblicke, die mit anderen Technologien nicht möglich wären.
