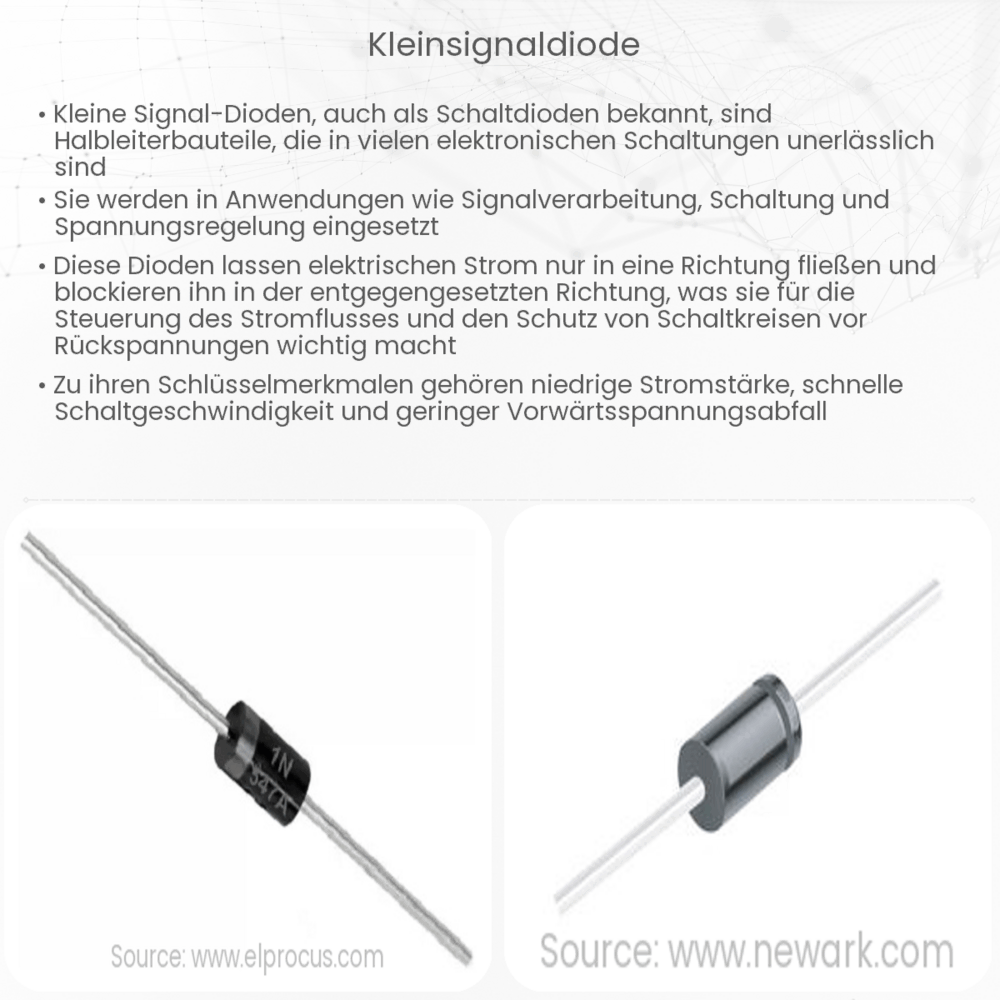

Kleinsignaldiode: Eine Einführung
Die Kleinsignaldiode, oft einfach als „Signaldiode“ bezeichnet, ist ein spezieller Halbleiterbauelementtyp, der speziell für den Betrieb in elektronischen Schaltungen bei kleinen Signalpegeln entwickelt wurde. Im Gegensatz zu Leistungsdioden, die für den Betrieb mit hohen Strömen und Spannungen vorgesehen sind, sind Kleinsignaldioden für Anwendungen mit niedrigem Strom und niedriger Spannung ausgelegt.
Grundlegende Eigenschaften
Einige charakteristische Eigenschaften von Kleinsignaldioden sind:
- Niedriger Vorwärtsspannungsabfall: Typischerweise zwischen 0,6 und 0,7 Volt bei Siliziumdioden.
- Schnelle Schaltzeiten: Diese Dioden können schnell zwischen dem Leitungs- und Sperrzustand wechseln, was sie ideal für Hochfrequenzanwendungen macht.
- Kleinere Bauformen: Oft in SMD- (Surface Mount Device) Gehäusen, die sich ideal für den Einsatz in kompakten elektronischen Geräten eignen.
Anwendungsgebiete
Kleinsignaldioden finden in einer Vielzahl von elektronischen Schaltungen Anwendung. Einige der häufigsten Einsatzbereiche sind:
- Demodulation von AM-Radiosignalen
- Als Schutzdioden in Transistor- und IC-Schaltungen
- Mixer in Hochfrequenzschaltungen
- In Schaltungen zur Spannungsreferenz
Funktionsprinzip
Wie alle Dioden besteht die Kleinsignaldiode aus einem p-n-Übergang. Dies ist ein Bereich, in dem ein p-Typ-Halbleitermaterial auf ein n-Typ-Halbleitermaterial trifft. Wenn eine positive Spannung an die Anode (p-Seite) und eine negative Spannung an die Kathode (n-Seite) angelegt wird, lässt die Diode den Strom fließen, da sie in Durchlassrichtung betrieben wird. Bei umgekehrter Spannungsrichtung sperrt sie den Strom, da sie in Sperrrichtung betrieben wird. Da die Kleinsignaldiode für kleine Signale optimiert ist, hat sie besondere Eigenschaften wie einen schnellen Schaltvorgang und einen niedrigen Spannungsabfall, die sie von anderen Diodentypen unterscheidet.
Wahl der richtigen Kleinsignaldiode
Beim Entwurf von elektronischen Schaltungen ist es wichtig, die richtige Kleinsignaldiode für die jeweilige Anwendung auszuwählen. Faktoren wie der maximale Vorwärtsstrom, die maximale Rückwärts-Sperrspannung, die Schaltgeschwindigkeit und die Gehäusegröße sollten berücksichtigt werden. Viele Hersteller bieten Datenblätter mit detaillierten Spezifikationen für ihre Dioden an, die den Ingenieuren helfen, die beste Wahl für ihre spezifische Anwendung zu treffen.
In der nächsten Sektion werden wir tiefer in die verschiedenen Arten von Kleinsignaldioden eintauchen, ihre Vor- und Nachteile diskutieren und einige praktische Anwendungsbeispiele geben.
Arten von Kleinsignaldioden
Es gibt verschiedene Typen von Kleinsignaldioden, die jeweils für bestimmte Anwendungen und Eigenschaften entwickelt wurden:
- Schottky-Dioden: Sie zeichnen sich durch einen sehr niedrigen Vorwärtsspannungsabfall und schnelle Schaltzeiten aus, was sie ideal für Hochfrequenzanwendungen macht.
- Varaktordioden: Diese Dioden ändern ihre Kapazität in Abhängigkeit von der angelegten Spannung und werden hauptsächlich in Hochfrequenzschaltungen und als Spannungssteuerelemente eingesetzt.
- PIN-Dioden: Aufgrund ihrer einzigartigen Struktur sind sie besonders nützlich in HF-Schaltungen und als HF-Schalter.
- Tunnel-Dioden: Mit einer sehr hohen Geschwindigkeit und der Fähigkeit, in einem bestimmten Spannungsbereich negativen Widerstand zu zeigen, werden sie in speziellen Oszillator-Schaltungen verwendet.
Vor- und Nachteile von Kleinsignaldioden
Wie jedes elektronische Bauelement haben auch Kleinsignaldioden ihre Vor- und Nachteile. Hier sind einige davon:
- Vorteile:
- Schnelle Schaltzeiten, ideal für HF-Anwendungen
- Niedriger Vorwärtsspannungsabfall
- Kompakte Bauweise, ideal für integrierte Schaltungen
- Nachteile:
- Typischerweise nicht für hohe Leistungsanwendungen geeignet
- Kann empfindlich gegenüber hohen Temperaturen sein
- Nicht so robust wie einige andere Diodentypen
Schlussfolgerung
Kleinsignaldioden sind unerlässliche Bausteine in der modernen Elektronik, die es ermöglichen, sowohl analoge als auch digitale Signale effizient zu verarbeiten. Ihre schnellen Schaltzeiten, geringe Größe und spezielle Eigenschaften machen sie ideal für eine Vielzahl von Anwendungen, von einfachen Demodulationsschaltungen bis hin zu komplexen Hochfrequenzdesigns. Trotz ihrer Einschränkungen, wie der Unfähigkeit, hohe Leistungen zu bewältigen, und ihrer Empfindlichkeit gegenüber extremen Bedingungen, sind sie aufgrund ihrer einzigartigen Vorteile in der Elektronik weit verbreitet. Es ist wichtig, dass Ingenieure und Hobbyelektroniker die spezifischen Eigenschaften und Anwendungen von Kleinsignaldioden verstehen, um sie effektiv in ihren Schaltungen und Projekten einzusetzen.
