Kapazitive Transimpedanzverstärker

Dieser Artikel beleuchtet kapazitive Transimpedanzverstärker, ihre Funktionsweise, Anwendungen und Design-Herausforderungen in der modernen Elektronik.

Kapazitive Transimpedanzverstärker

Kapazitive Transimpedanzverstärker, oft einfach als TIA (Transimpedanzverstärker) bezeichnet, sind elektronische Bauelemente, die in der Lage sind, einen Eingangsstrom in eine proportionale Ausgangsspannung umzuwandeln. Sie finden häufig Anwendung in der Optoelektronik, insbesondere bei der Verstärkung von Fotodiodenströmen.

Funktionsweise

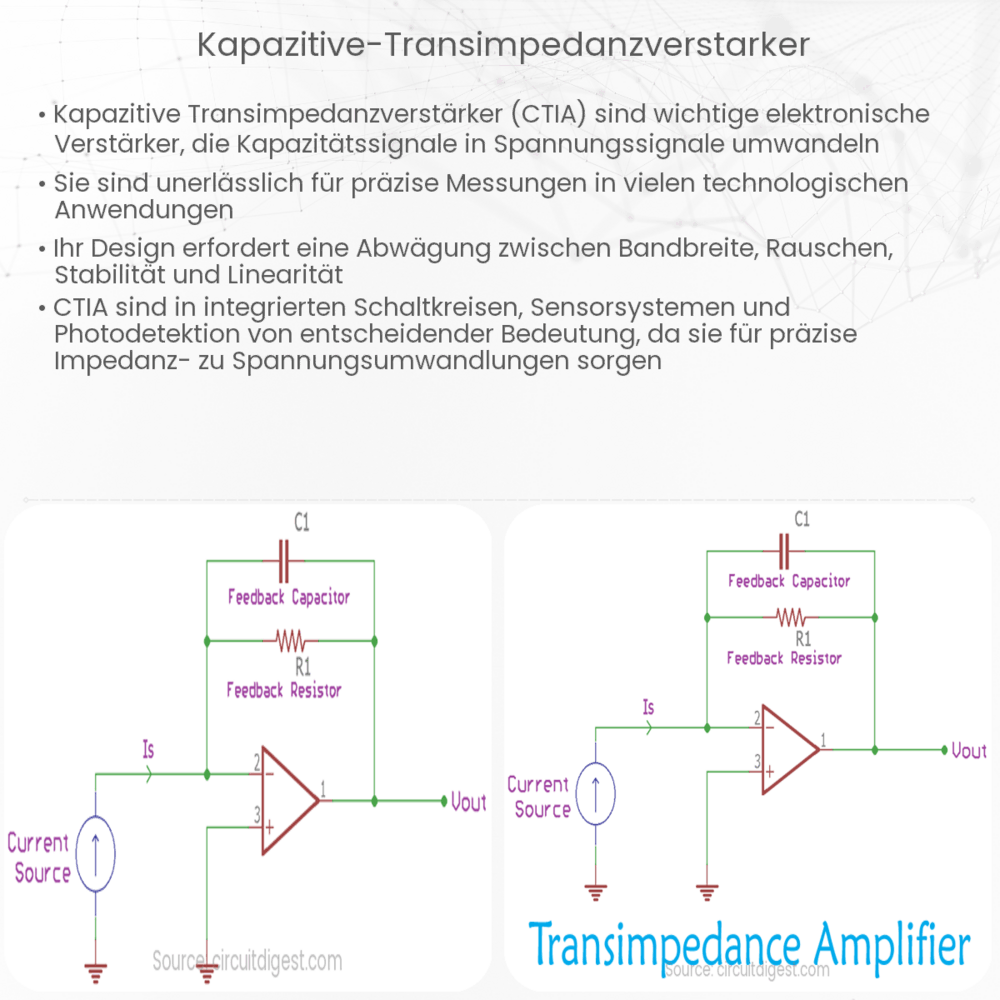

Die Hauptfunktion eines kapazitiven Transimpedanzverstärkers besteht darin, den Eingangsstrom, typischerweise von einer Fotodiode, zu messen und in eine Spannung umzuwandeln, die dann leichter in anderen elektronischen Schaltungen weiterverarbeitet werden kann. Der Transimpedanzverstärker erzielt dies durch einen negativen Rückkopplungswiderstand, welcher den Verstärkungsfaktor bestimmt.

Anwendungen

Kapazitive Transimpedanzverstärker sind in vielen modernen elektronischen Systemen unverzichtbar. Einige der häufigsten Anwendungen sind:

1. Optische Kommunikation: Bei der Übertragung von Daten über Glasfaserkabel werden Lichtsignale in elektrische Signale umgewandelt. Der daraus resultierende Strom muss verstärkt werden, bevor er weiterverarbeitet werden kann.
2. Medizinische Bildgebung: In Geräten wie OCT (Optische Kohärenztomographie) werden Fotodioden verwendet, um Lichtreflexionen aus Gewebe zu messen. Die schwachen Ströme, die von diesen Dioden erzeugt werden, benötigen eine Verstärkung, um brauchbare Bilder zu erzeugen.
3. Lichtsensoren: In Anwendungen, bei denen Lichtmengen gemessen werden müssen, können Fotodioden und TIAs zusammenarbeiten, um präzise Messungen zu ermöglichen.

Design-Herausforderungen

Beim Entwerfen eines kapazitiven Transimpedanzverstärkers müssen mehrere Faktoren berücksichtigt werden:

• Bandbreite: Die Bandbreite des Verstärkers muss ausreichend hoch sein, um das gewünschte Signal ohne Verzerrung zu übertragen.
• Rauschen: Ein geringes Rauschniveau ist essentiell, insbesondere in Anwendungen mit schwachen Eingangssignalen.
• Stabilität: Instabilitäten im Verstärker können zu Oszillationen und Fehlfunktionen führen.

Dies sind nur einige der vielen Überlegungen, die beim Design eines Transimpedanzverstärkers zu berücksichtigen sind. In der nächsten Sektion werden wir detaillierter auf diese Herausforderungen und mögliche Lösungsansätze eingehen.

Lösungsansätze für Design-Herausforderungen

Um die oben genannten Herausforderungen zu bewältigen, sind verschiedene Ansätze und Techniken erforderlich:

• Bandbreite: Durch die Verwendung von höherfrequenten Bauelementen und Optimierung der Schaltungstopologie kann die Bandbreite eines kapazitiven Transimpedanzverstärkers erhöht werden.
• Rauschen: Rauscharme Operationsverstärker und spezielle Design-Techniken, wie z.B. die Verwendung von Bootstrapping, können dazu beitragen, das Rauschniveau zu minimieren.
• Stabilität: Kompensationstechniken und sorgfältige Auswahl von Bauelementen können dazu beitragen, die Stabilität des Systems zu gewährleisten. Des Weiteren kann die Verwendung von negativer Rückkopplung Oszillationen reduzieren und die Stabilität verbessern.

Vorteile von kapazitiven Transimpedanzverstärkern

Trotz der Herausforderungen bieten kapazitive Transimpedanzverstärker viele Vorteile:

• Hohe Empfindlichkeit: Sie können sehr schwache Ströme mit hoher Genauigkeit detektieren und verstärken.
• Breite Bandbreite: Moderne TIAs können Signale über einen weiten Frequenzbereich ohne signifikante Verzerrung übertragen.
• Verschiedene Anwendungen: Ihre Vielseitigkeit ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von der optischen Kommunikation bis zur medizinischen Bildgebung.

Fazit

Kapazitive Transimpedanzverstärker sind entscheidende Bauelemente in vielen modernen elektronischen Systemen. Sie wandeln Eingangsströme effizient in Ausgangsspannungen um und bieten dabei eine hohe Empfindlichkeit und Bandbreite. Obwohl es beim Design einige Herausforderungen zu berücksichtigen gibt, sind die Vorteile, die sie bieten, enorm und machen sie zu einem unverzichtbaren Werkzeug in der Elektronik. Ihre breite Anwendung von Kommunikationssystemen bis hin zu Sensoren zeigt ihre Bedeutung in der heutigen technologiegetriebenen Welt.
