Grundlagen Kapazitiver Abstimmkreise
Kapazitive Abstimmkreise spielen eine zentrale Rolle in der modernen Elektronik, besonders in der Funktechnik. Sie sind entscheidend für das Filtern und Selektieren von Frequenzen in Radios, Sendern und vielen anderen Geräten. In diesem Artikel betrachten wir die Funktionsweise, die Komponenten und einige Anwendungen dieser wichtigen Schaltung.
Aufbau und Funktionsweise

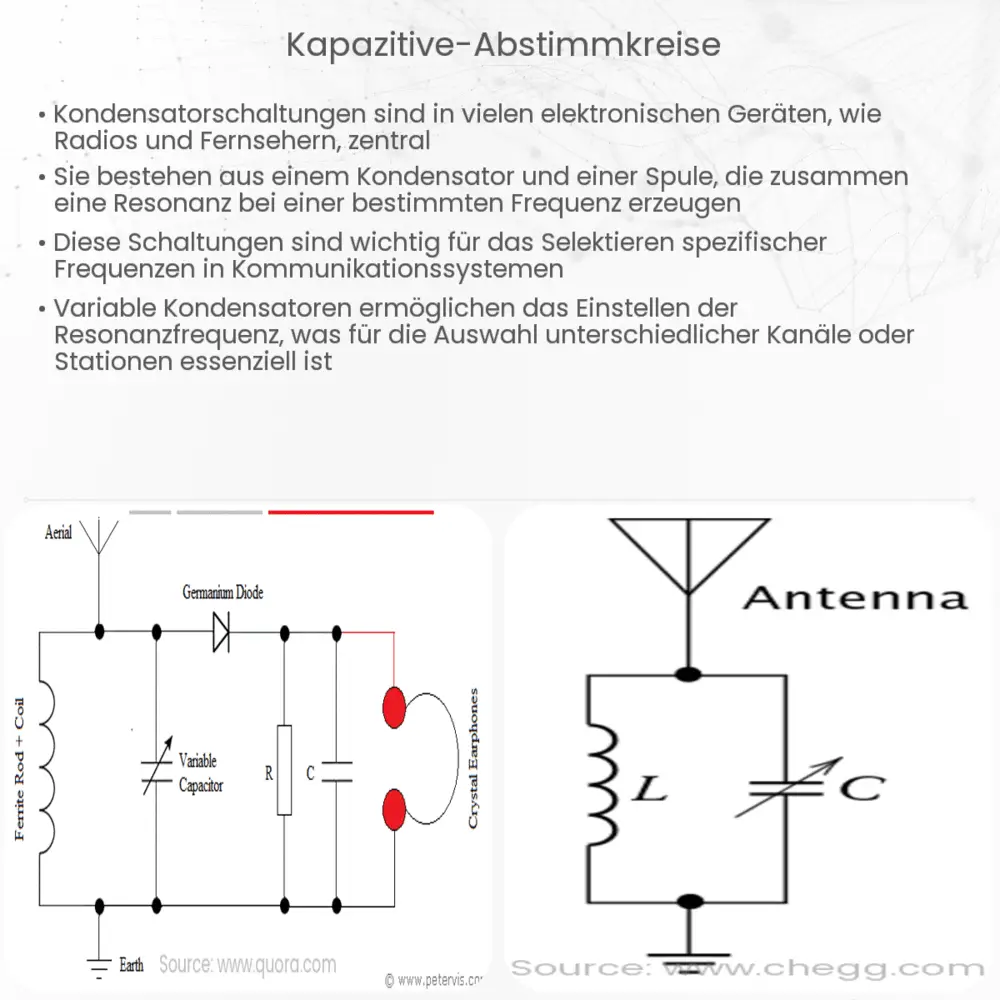

Ein kapazitiver Abstimmkreis besteht im Kern aus einem Kondensator und einer Spule. Diese Komponenten bilden zusammen einen Schwingkreis, der auf eine bestimmte Resonanzfrequenz abgestimmt werden kann. Die Grundformel für die Resonanzfrequenz \(f\) eines solchen Kreises lautet:
\[ f = \frac{1}{2 * \pi * \sqrt{L * C}} \]
wo \(L\) die Induktivität der Spule und \(C\) die Kapazität des Kondensators darstellt.
Veränderbare Kapazität
Die Besonderheit des kapazitiven Abstimmkreises liegt in der veränderbaren Kapazität. Durch Verändern der Kapazität des Kondensators kann die Resonanzfrequenz des Kreises angepasst werden. Dies ermöglicht es, verschiedene Frequenzen zu selektieren. In der Praxis wird dies oft durch einen Drehkondensator erreicht, dessen Plattenabstand verändert wird, um die Kapazität zu steuern.
Anwendungen in der Funktechnik
In der Funktechnik finden kapazitive Abstimmkreise häufig Anwendung. Sie ermöglichen es Radios, bestimmte Frequenzen aus dem breiten Spektrum der Radiowellen herauszufiltern. Durch das Drehen am Einstellknopf des Radios verändert der Hörer die Kapazität des Kondensators und damit die Resonanzfrequenz des Abstimmkreises, um verschiedene Sender zu empfangen.
Vorteile und Herausforderungen
Die Hauptvorteile der kapazitiven Abstimmkreise liegen in ihrer Einfachheit und Effektivität. Sie sind relativ leicht zu konstruieren und können sehr präzise auf bestimmte Frequenzen abgestimmt werden. Allerdings gibt es auch Herausforderungen, wie die Begrenzung der Frequenzbandbreite und die Empfindlichkeit gegenüber Temperaturschwankungen, welche die Leistung beeinträchtigen können.
Im nächsten Abschnitt werden wir tiefer in die technischen Details und erweiterten Anwendungen dieser faszinierenden Komponente der Elektronik eintauchen.
Erweiterte Anwendungen und technische Details
Kapazitive Abstimmkreise finden nicht nur in herkömmlichen Radios Anwendung, sondern auch in moderneren Geräten wie Smartphones und WLAN-Routern. Diese Geräte nutzen komplexe Versionen solcher Kreise, um mit unterschiedlichen Frequenzbändern zu kommunizieren. Darüber hinaus sind sie in der Satellitenkommunikation und bei verschiedenen Formen drahtloser Übertragung unverzichtbar.
Technische Herausforderungen
Bei der Implementierung kapazitiver Abstimmkreise gibt es jedoch einige technische Herausforderungen. Die Präzision der Frequenzabstimmung kann durch Faktoren wie Umgebungstemperatur, Feuchtigkeit und physische Erschütterungen beeinflusst werden. Moderne Schaltungen verwenden daher oft zusätzliche Komponenten wie Temperaturkompensatoren und Stoßdämpfer, um solche Einflüsse zu minimieren.
Digitale Abstimmung und Zukunftsperspektiven
In neueren Entwicklungen werden kapazitive Abstimmkreise zunehmend digital gesteuert. Dies ermöglicht eine genauere und flexiblere Kontrolle der Frequenzabstimmung. Mit der fortschreitenden Miniaturisierung und Integration digitaler Technologien in die Elektronik wird erwartet, dass die Rolle und Effizienz dieser Kreise weiter zunehmen wird.
Umwelt- und Sicherheitsaspekte
Ein weiterer wichtiger Aspekt ist die Umweltverträglichkeit. Die Materialien und Herstellungsprozesse kapazitiver Abstimmkreise müssen umweltfreundlich und nachhaltig gestaltet werden. Ebenso sind Sicherheitsstandards zu beachten, insbesondere bei Anwendungen in sensiblen Bereichen wie der Luft- und Raumfahrttechnik.
Fazit
Zusammenfassend sind kapazitive Abstimmkreise eine grundlegende und vielseitige Komponente in der Elektronik. Ihre Einfachheit, kombiniert mit der Fähigkeit zur präzisen Frequenzabstimmung, macht sie zu einem unverzichtbaren Bestandteil in vielen elektronischen Geräten. Mit den fortlaufenden Fortschritten in der Technologie und den sich ändernden Anforderungen werden kapazitive Abstimmkreise weiterhin eine zentrale Rolle in der Entwicklung neuer elektronischer Systeme spielen. Ihre Anpassungsfähigkeit und fortlaufende Evolution sichern ihnen einen festen Platz in der Zukunft der Elektronik und Kommunikationstechnik.
