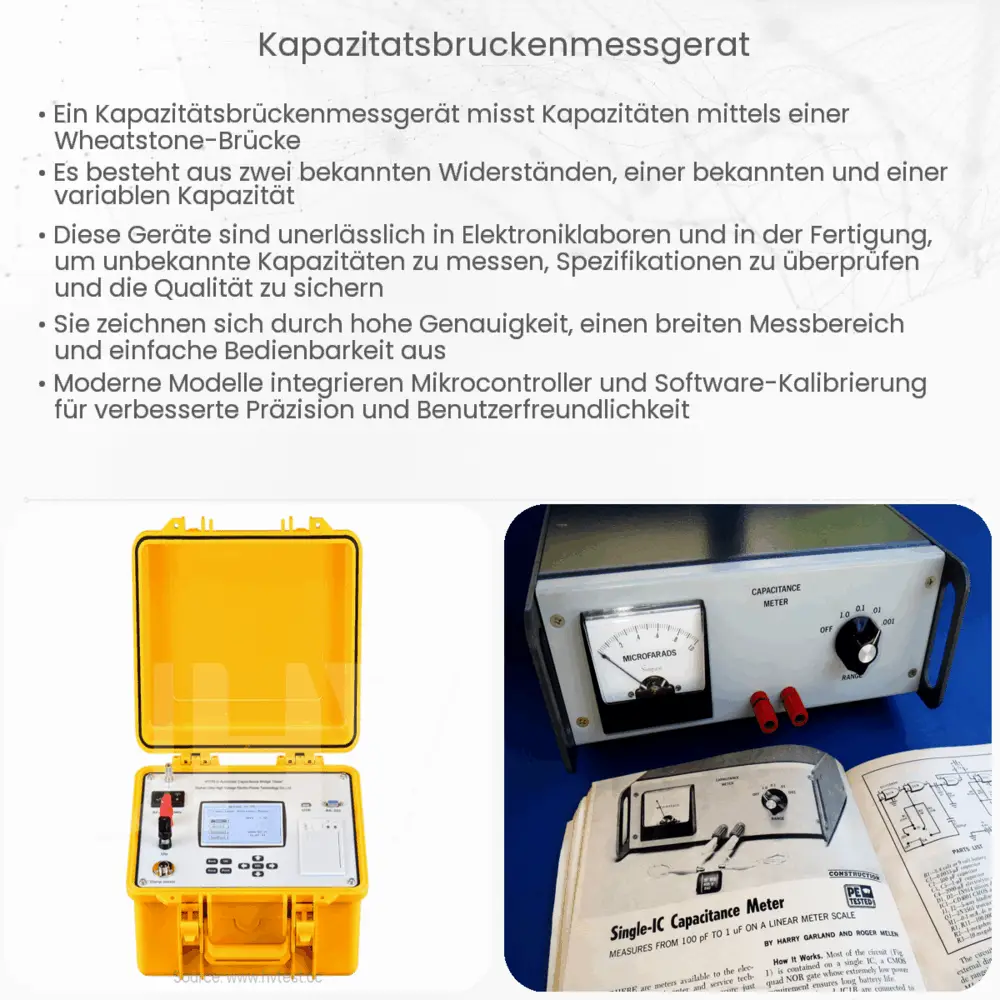

Kapazitätsbrückenmessgerät – Eine Einführung
Das Kapazitätsbrückenmessgerät ist ein präzises Instrument zur Bestimmung von Kapazitäten in elektrischen Schaltungen. Es basiert auf dem Prinzip einer Wechselstrombrücke und ermöglicht es, die Kapazität eines unbekannten Kondensators zu messen, indem er mit einem bekannten Referenzkondensator verglichen wird.
Funktionsweise
Das Grundprinzip einer Brückenschaltung ist recht einfach. Sie besteht aus vier Widerständen oder Impedanzen, die in einer Diamantstruktur geschaltet sind. Ein Eingangswechselstrom wird an zwei gegenüberliegenden Punkten dieser Diamantstruktur angelegt, während die Ausgangsspannung an den anderen beiden Punkten gemessen wird. Wenn die Brücke „ausgeglichen“ ist, d.h., wenn das Verhältnis der Impedanzen oder Widerstände in den beiden Armen der Brücke gleich ist, ist die Ausgangsspannung null. Andernfalls wird eine Ausgangsspannung angezeigt, die Informationen über die Differenz der Impedanzen enthält.
Bei einem Kapazitätsbrückenmessgerät werden anstelle von Widerständen Kondensatoren verwendet. Ein Arm der Brücke enthält den unbekannten Kondensator, während ein anderer Arm einen Referenzkondensator mit bekannter Kapazität enthält. Die anderen beiden Arme können aus reinen Widerständen oder aus Kombinationen von Widerständen und Kapazitäten bestehen.
Anwendungen
Das Kapazitätsbrückenmessgerät findet vielfältige Anwendungen in der Elektrotechnik. Hier sind einige Beispiele:
- Fehleranalyse: Es kann verwendet werden, um Fehler in Kondensatoren zu identifizieren, insbesondere wenn ihre Kapazitätswerte außerhalb der spezifizierten Toleranzen liegen.
- Komponentenauswahl: Bei der Entwicklung von elektronischen Schaltungen kann es helfen, Kondensatoren mit genau den benötigten Kapazitätswerten auszuwählen.
- Qualitätskontrolle: In Produktionsumgebungen kann es verwendet werden, um die Konsistenz und Qualität der hergestellten Kondensatoren zu überprüfen.
Ein weiterer Vorteil dieses Messgeräts ist seine hohe Genauigkeit. Mit modernen Kapazitätsbrückenmessgeräten können Kapazitäten mit einer Genauigkeit von bis zu 0,01% gemessen werden. Dies macht sie zu einem unverzichtbaren Werkzeug für viele technische Anwendungen.
[Fortsetzung folgt im nächsten Abschnitt…]
Typen von Kapazitätsbrückenmessgeräten
Es gibt verschiedene Typen von Kapazitätsbrückenmessgeräten, die je nach Anforderung und Anwendungsbereich ausgewählt werden können:
- Manuelle Brücken: Bei diesen Geräten muss der Benutzer die Einstellungen manuell anpassen, bis die Brücke ausgeglichen ist und die Ausgangsspannung null wird.
- Automatische Brücken: Diese Geräte verfügen über eine automatische Abgleichfunktion, die den Abgleichvorgang beschleunigt und menschliche Fehler minimiert.
- Digitale Brücken: Sie nutzen digitale Technologien, um Kapazitätswerte direkt in digitaler Form anzuzeigen, oft mit zusätzlichen Funktionen wie Datenspeicherung und -übertragung.
Vorteile und Herausforderungen
Das Kapazitätsbrückenmessgerät bietet nicht nur Genauigkeit, sondern auch Flexibilität bei der Messung von Kapazitäten. Sie sind in der Regel robust und langlebig, wodurch sie sich für den Einsatz in Labor- und Industrieumgebungen eignen. Jedoch, wie jedes Präzisionsinstrument, erfordert es eine sorgfältige Handhabung und regelmäßige Kalibrierung, um konstante und genaue Ergebnisse zu gewährleisten.
Eine Herausforderung bei der Verwendung dieses Geräts kann die Wechselwirkung mit anderen Elementen in der Schaltung sein, insbesondere wenn diese Elemente große Induktivitäten oder Widerstände aufweisen. In solchen Fällen können zusätzliche Anpassungen oder Vorkehrungen erforderlich sein, um genaue Messungen zu erhalten.
Schlussfolgerung
Das Kapazitätsbrückenmessgerät ist ein unschätzbares Instrument für Elektroingenieure und Techniker. Es bietet eine präzise und effiziente Methode zur Messung von Kapazitäten, sei es für Forschungszwecke, Qualitätskontrolle oder Fehleranalyse. Während es bestimmte Herausforderungen bei seiner Anwendung geben kann, überwiegen die Vorteile bei weitem. Für alle, die in der Elektrotechnik tätig sind, ist das Verständnis und die Fähigkeit, ein Kapazitätsbrückenmessgerät zu verwenden, eine wertvolle Fähigkeit.
