Entdecken Sie die Funktion, Anwendung und Typen von induktiven Rückstoßunterdrückern sowie ihre Vorteile und Design-Überlegungen in der Elektronik.
Was ist ein Induktiver Rückstoßunterdrücker?

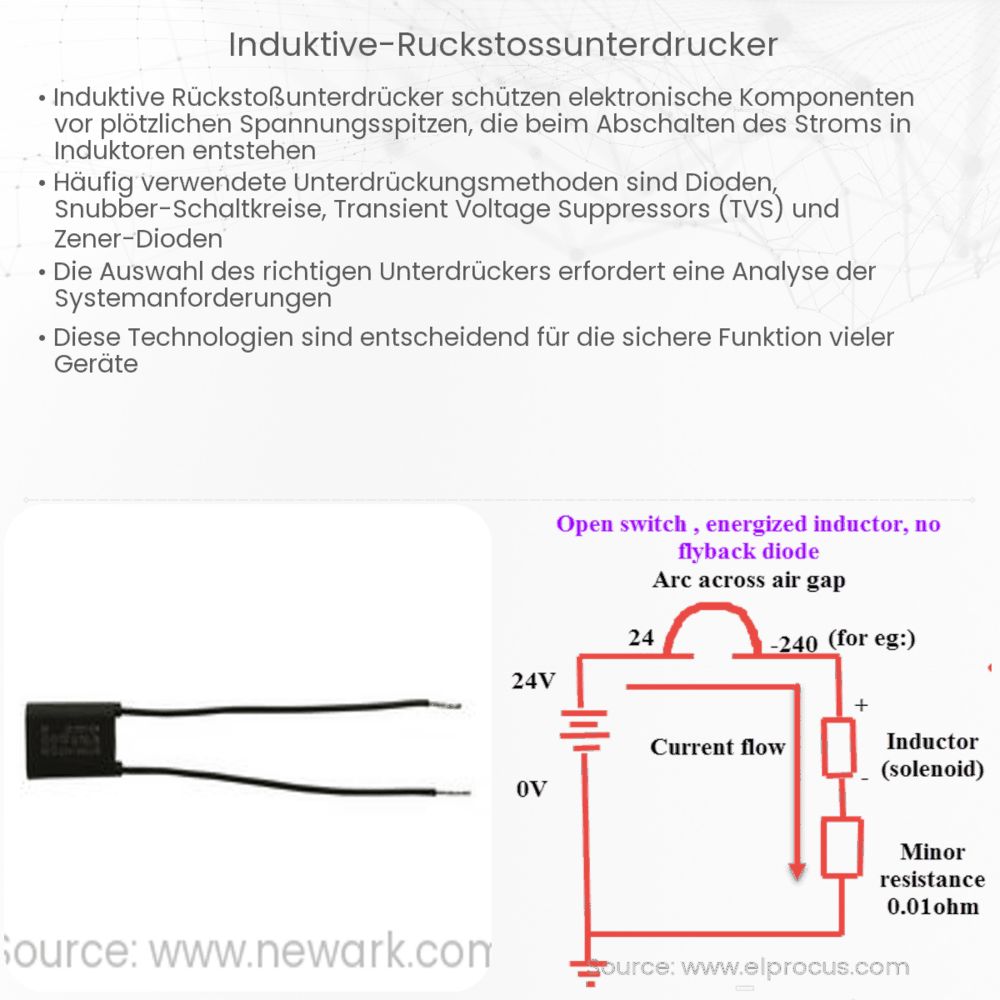

Der induktive Rückstoßunterdrücker, auch bekannt als induktiver Snubber, ist ein elektronisches Bauteil, das in verschiedenen elektronischen Schaltungen verwendet wird. Sein Hauptzweck besteht darin, potenziell schädliche Spannungsspitzen zu dämpfen und zu begrenzen, die durch induktive Lasten wie Motoren, Spulen oder Transformatoren verursacht werden. Diese Spannungsspitzen entstehen, wenn der Stromfluss in einer induktiven Last abrupt unterbrochen wird, wodurch eine hohe Gegenspannung erzeugt wird.
Arbeitsweise des Induktiven Rückstoßunterdrückers
Der induktive Rückstoßunterdrücker arbeitet auf der Grundlage des Lenzschen Gesetzes, welches besagt, dass die durch eine Änderung des magnetischen Flusses in einer Spule induzierte elektromotorische Kraft (EMK) immer eine solche Richtung hat, dass sie der Ursache ihrer Erzeugung entgegenwirkt. Wenn der Strom in einer induktiven Last abgeschaltet wird, versucht die gespeicherte Energie in der Spule, weiterhin einen Stromfluss aufrechtzuerhalten. Dies resultiert in der Erzeugung einer hohen Spannungsspitze. Der induktive Rückstoßunterdrücker schaltet sich in diesen Momenten ein und leitet diese überschüssige Energie sicher ab, um Schäden an anderen Bauteilen der Schaltung zu verhindern.
Anwendungen von Induktiven Rückstoßunterdrückern
Induktive Rückstoßunterdrücker finden in einer Vielzahl von Anwendungen Einsatz, vor allem in Bereichen, in denen induktive Lasten häufig geschaltet werden. Dazu gehören Automatisierungssysteme, Motorsteuerungen, Schaltnetzteile und andere elektronische Geräte, die empfindlich auf Spannungsspitzen reagieren. Durch die Verwendung eines induktiven Rückstoßunterdrückers wird die Zuverlässigkeit und Lebensdauer dieser Systeme deutlich erhöht.
Typen von Induktiven Rückstoßunterdrückern
Es gibt verschiedene Typen von induktiven Rückstoßunterdrückern, die sich in ihrer Bauweise und ihren spezifischen Eigenschaften unterscheiden. Dazu gehören RC-Snubber, die aus einem Widerstand (R) und einem Kondensator (C) bestehen, und Diode-Snubber, die eine Diode zur Begrenzung der Spannungsspitzen verwenden. Jeder Typ hat seine eigenen Vor- und Nachteile und wird je nach Anforderungen der jeweiligen Anwendung ausgewählt.
Vorteile und Grenzen von Induktiven Rückstoßunterdrückern
Die Verwendung von induktiven Rückstoßunterdrückern bietet mehrere Vorteile. Sie schützen empfindliche elektronische Komponenten vor Spannungsspitzen und erhöhen somit die Zuverlässigkeit und Lebensdauer elektrischer Geräte. Außerdem tragen sie dazu bei, elektromagnetische Störungen (EMI) zu reduzieren, die durch ungedämpfte Spannungsspitzen entstehen können. Trotz dieser Vorteile haben sie auch Grenzen. Die Auswahl des richtigen Typs und die korrekte Dimensionierung sind entscheidend, da eine falsche Auswahl oder Dimensionierung die Wirksamkeit des Snubbers beeinträchtigen kann. Zudem erzeugen sie eine zusätzliche thermische Belastung in der Schaltung, was in bestimmten Anwendungen berücksichtigt werden muss.
Design-Überlegungen für Induktive Rückstoßunterdrücker
Beim Entwurf eines induktiven Rückstoßunterdrückers müssen verschiedene Faktoren berücksichtigt werden. Dazu gehören die maximale Spannung und der Strom, den das Bauteil handhaben kann, sowie die spezifischen Eigenschaften der induktiven Last, wie beispielsweise die Induktivität und der normale Betriebsstrom. Die Auswahl der Komponenten für den Snubber sollte auf diesen Parametern basieren, um eine optimale Leistung zu gewährleisten. Weiterhin ist die Platzierung des Snubbers in der Schaltung entscheidend, da eine falsche Positionierung seine Effektivität beeinträchtigen kann.
Zukünftige Entwicklungen
Die Technologie der induktiven Rückstoßunterdrücker entwickelt sich stetig weiter. Fortschritte in Materialwissenschaften und Elektronikdesign führen zu effizienteren und kleineren Snubbers, die in einer breiteren Palette von Anwendungen eingesetzt werden können. Zudem wird an Lösungen gearbeitet, die die thermische Belastung reduzieren und die Effizienz weiter steigern. Diese Entwicklungen versprechen eine noch größere Integration von induktiven Rückstoßunterdrückern in moderne elektronische Systeme.
Fazit
Induktive Rückstoßunterdrücker sind essenzielle Komponenten in modernen elektronischen Schaltungen, besonders in Anwendungen, die induktive Lasten verwenden. Sie bieten Schutz vor potenziell schädlichen Spannungsspitzen und tragen zur Stabilität und Zuverlässigkeit elektronischer Systeme bei. Die richtige Auswahl, Dimensionierung und Platzierung sind entscheidend für ihre Wirksamkeit. Mit den kontinuierlichen Verbesserungen in diesem Bereich können wir erwarten, dass induktive Rückstoßunterdrücker eine noch größere Rolle in der Elektronik der Zukunft spielen werden.
