Erfahren Sie, wie induktive Filter in der Elektronik Störungen eliminieren und Signalintegrität in vielen Anwendungsbereichen sichern.
Was sind induktive Filter?
Induktive Filter spielen eine wesentliche Rolle in der Elektronik und Elektrotechnik. Sie dienen dazu, unerwünschte Frequenzen aus einem Signal zu entfernen oder zu dämpfen. Dies ist besonders wichtig in Anwendungen, bei denen elektromagnetische Störungen die Leistung oder die Funktionalität eines elektronischen Systems beeinträchtigen können.
Ein induktiver Filter nutzt die Eigenschaften von Induktivitäten (Spulen), um bestimmte Frequenzen zu blockieren oder durchzulassen. Die grundlegende Funktion eines induktiven Filters beruht auf der Tatsache, dass die Impedanz einer Spule mit steigender Frequenz zunimmt. Das bedeutet, dass hohe Frequenzen stärker gedämpft werden als niedrige.
Arten von induktiven Filtern
Es gibt verschiedene Arten von induktiven Filtern, die je nach Anforderung der Anwendung ausgewählt werden. Zu den gängigsten Typen gehören:
- Tiefpassfilter: Lässt Frequenzen unterhalb einer bestimmten Grenzfrequenz passieren und dämpft die darüberliegenden Frequenzen.
- Hochpassfilter: Funktioniert umgekehrt wie der Tiefpassfilter und lässt Frequenzen oberhalb einer bestimmten Grenze passieren.
- Bandpassfilter: Erlaubt nur Frequenzen innerhalb eines bestimmten Bereichs durchzulassen und dämpft alle anderen Frequenzen außerhalb dieses Bereichs.
- Bandsperre: Auch bekannt als Notch-Filter, dämpft Frequenzen innerhalb eines bestimmten Bereichs und lässt alle anderen Frequenzen passieren.
Wie funktioniert ein induktiver Filter?

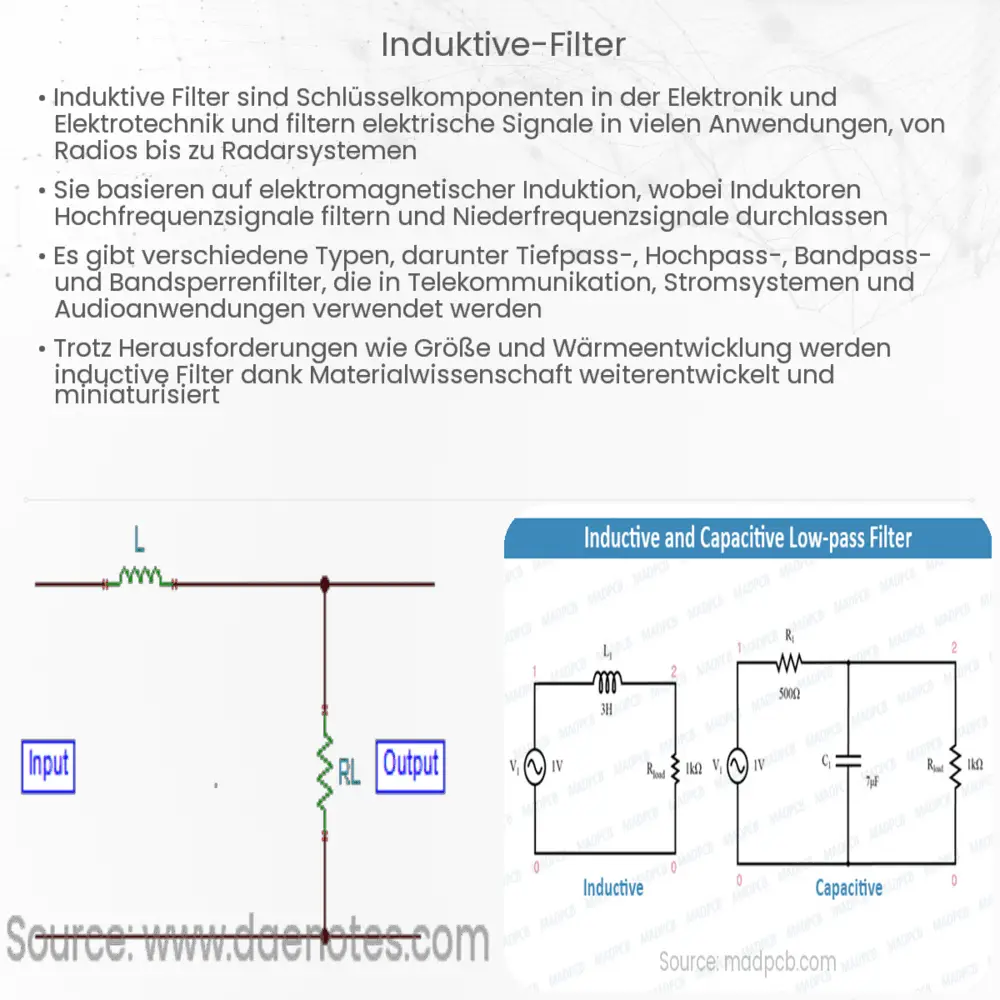

Die Funktionsweise eines induktiven Filters lässt sich anhand seiner Bauteile und deren Anordnung verstehen. Ein einfacher induktiver Tiefpassfilter besteht zum Beispiel aus einer in Reihe geschalteten Spule und einem parallel dazu geschalteten Kondensator. Bei niedrigen Frequenzen verhält sich die Spule fast wie ein Kurzschluss und der Kondensator wie eine Unterbrechung. Das Signal kann somit den Filter ungehindert passieren. Bei hohen Frequenzen steigt jedoch die Impedanz der Spule, und der Kondensator beginnt, wie ein Kurzschluss zu wirken, wodurch die hohen Frequenzen gedämpft werden.
Die Effektivität eines induktiven Filters hängt von mehreren Faktoren ab, darunter die Qualität der Spule (Q-Faktor), die Wahl der Komponenten und die genaue Abstimmung der Filtereigenschaften auf die Anwendung. Induktive Filter finden ihre Anwendung in vielen Bereichen, von der Unterdrückung von Rauschen in Audiogeräten bis hin zur Vermeidung von Interferenzen in Kommunikationssystemen.
Anwendungsbeispiele induktiver Filter
Die Praxisanwendungen für induktive Filter sind vielfältig. In der Audioelektronik werden sie beispielsweise verwendet, um das 50/60 Hz-Netzbrummen aus Audiosignalen zu entfernen. In der Funktechnik dienen sie dazu, die Übertragung auf bestimmte Frequenzbänder zu begrenzen, um Interferenzen mit anderen Geräten zu vermeiden. Auch in der Stromversorgung sind sie unentbehrlich, um die Ausbreitung von Schalttransienten und Hochfrequenzstörungen zu unterbinden.
In industriellen Anlagen werden induktive Filter eingesetzt, um die elektromagnetische Verträglichkeit (EMV) zu gewährleisten. Sie verhindern, dass hochfrequente Störungen aus dem Stromnetz oder von anderen Maschinen die empfindliche Elektronik beeinflussen. In der Automobilindustrie sind induktive Filter wichtig, um die Funktionsweise von elektronischen Komponenten gegenüber den von Motoren erzeugten elektromagnetischen Feldern zu schützen.
Auswahl und Design von induktiven Filtern
Die Auswahl und das Design von induktiven Filtern erfordern ein tiefes Verständnis der zu filternden Signale und der möglichen Störquellen. Die Spezifikationen eines Filters, wie die Grenzfrequenz und die Flankensteilheit, müssen sorgfältig auf die jeweilige Anwendung abgestimmt werden. Kommerziell verfügbare Filter können für viele Standardanwendungen ausreichend sein, während für spezielle Anforderungen oft maßgeschneiderte Lösungen entwickelt werden müssen.
Das Design eines induktiven Filters kann mit Hilfe von Computersimulationen optimiert werden, um die ideale Kombination aus Spulen und Kondensatoren für eine bestimmte Aufgabe zu finden. Moderne Simulationssoftware ermöglicht es, das Verhalten des Filters unter verschiedenen Bedingungen zu analysieren und so die beste Leistung sicherzustellen.
Schlussfolgerung
Induktive Filter sind ein essenzieller Bestandteil in der modernen Elektronik und Elektrotechnik. Sie ermöglichen es, Störungen und unerwünschte Frequenzen effektiv zu unterdrücken und die Integrität von Signalen zu wahren. Die richtige Auswahl und das Design von induktiven Filtern sind entscheidend für die Leistungsfähigkeit elektronischer Systeme in einer Vielzahl von Anwendungen. Mit dem Fortschritt der Technologie und dem Aufkommen neuer Störquellen wird die Bedeutung von induktiven Filtern weiter zunehmen. Ingenieure und Techniker sind daher gefordert, ihr Verständnis und ihre Fähigkeiten in diesem Bereich kontinuierlich zu vertiefen, um die Zuverlässigkeit und Effizienz elektronischer Systeme zu gewährleisten.
