Ein umfassender Überblick über IC-Sockel: ihre Funktionen, Vorteile, verschiedene Typen und ihre Bedeutung in der modernen Elektronik.
Was ist ein IC-Sockel?
Ein IC-Sockel, auch bekannt als integrierter Schaltkreissockel, ist ein spezialisiertes Halterungsgerät, das auf einer Leiterplatte (PCB) montiert wird und dazu dient, einen integrierten Schaltkreis (IC) sicher aufzunehmen. Es funktioniert im Wesentlichen als Schnittstelle zwischen dem IC und der Leiterplatte. Einer der Hauptgründe für die Verwendung von IC-Sockeln ist der Schutz empfindlicher ICs vor Schäden während des Lötprozesses und die Möglichkeit, ICs auszutauschen, ohne sie direkt von der Leiterplatte zu löten.
Vorteile von IC-Sockeln
- Schutz vor Wärme: Direktes Löten kann zu hohen Temperaturen führen, die empfindliche ICs beschädigen könnten. Mit einem IC-Sockel wird der Chip vor direkter Hitze während des Lötprozesses geschützt.
- Einfacher Austausch: Bei einem defekten IC ist es einfacher und kosteneffizienter, den Chip aus seinem Sockel zu entfernen und zu ersetzen, anstatt das Löten rückgängig zu machen.
- Flexibilität: Bei Designänderungen oder Aktualisierungen können ICs einfach ausgetauscht werden, ohne den gesamten Leiterplattenentwurf zu ändern.
- Testzwecke: Sockel ermöglichen das einfache Einsetzen und Entfernen von ICs für Testzwecke, ohne ständig neu löten zu müssen.

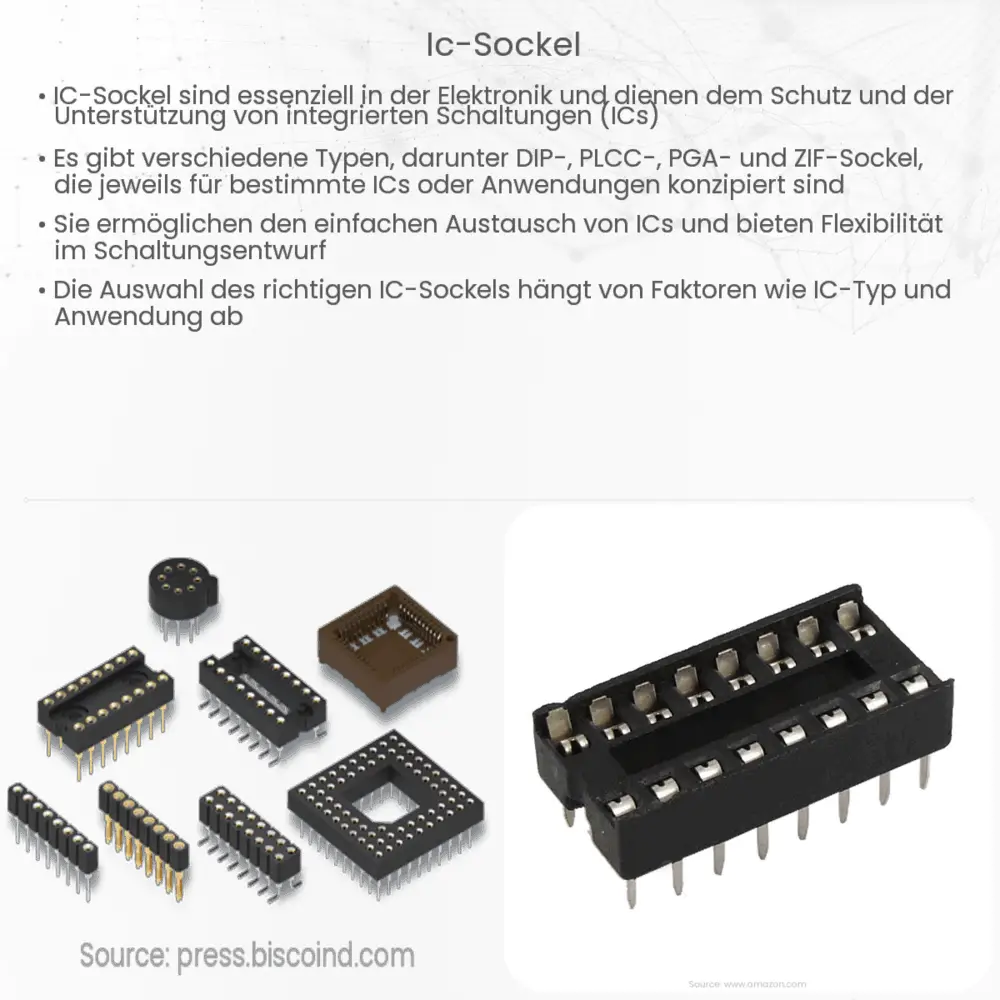

Arten von IC-Sockeln
Es gibt verschiedene Arten von IC-Sockeln, die für unterschiedliche Anwendungen und in verschiedenen Größen und Formen hergestellt werden. Einige der gebräuchlichsten Typen sind:
- Dual-In-line-Package (DIP) Sockel: Dies ist eine der am häufigsten verwendeten Arten von IC-Sockeln. Sie haben zwei parallele Reihen von Pins und sind in verschiedenen Pinzahlen erhältlich.
- Surface Mount Device (SMD) Sockel: Diese Sockel sind für Oberflächenmontage-ICs bestimmt und können direkt auf die Oberfläche der Leiterplatte gelötet werden.
- Zero Insertion Force (ZIF) Sockel: Wie der Name schon sagt, benötigen diese Sockel keine Kraft, um einen IC einzusetzen. Sie sind besonders nützlich für Testanwendungen.
Die Wahl des richtigen IC-Sockels hängt von der spezifischen Anwendung, den physischen Anforderungen und den Kosten ab.
Worauf sollte man beim Kauf von IC-Sockeln achten?
Bei der Auswahl des passenden IC-Sockels für Ihre Anwendung gibt es einige Faktoren zu berücksichtigen:
- Material und Qualität: Es ist wichtig, Sockel von hoher Qualität zu wählen, die aus robusten Materialien gefertigt sind, um eine zuverlässige Verbindung und Langlebigkeit zu gewährleisten.
- Pin-Konfiguration: Der Sockel sollte die richtige Anzahl von Pins und die passende Konfiguration für den jeweiligen IC haben.
- Wärmebeständigkeit: Einige ICs können viel Wärme erzeugen. Es ist daher wichtig, einen Sockel zu wählen, der diesen Temperaturen standhalten kann.
- Größe und Form: Abhängig von der Größe des IC und dem verfügbaren Platz auf der Leiterplatte muss der Sockel die passende Größe und Form haben.
IC-Sockel in der modernen Elektronik
Während IC-Sockel in der Vergangenheit häufiger verwendet wurden, insbesondere in Hobby-Elektronik und Prototyping, hat die Miniaturisierung in der Elektronikindustrie dazu geführt, dass viele moderne Geräte direkt gelötete ICs verwenden, um Platz zu sparen und die Herstellungskosten zu senken. Dennoch finden IC-Sockel in speziellen Anwendungen, insbesondere bei teuren oder schwer zu ersetzenden ICs, sowie in Entwicklungsumgebungen weiterhin Verwendung.
Schlussfolgerung
IC-Sockel spielen eine wichtige Rolle in der Elektronik, indem sie eine flexible und sichere Schnittstelle zwischen ICs und Leiterplatten bieten. Sie schützen wertvolle Komponenten vor Hitze, ermöglichen einfache Aktualisierungen und Tests und bieten Entwicklern und Technikern Flexibilität. Während die direkte Löttechnik in der modernen Produktion dominiert, bleibt der IC-Sockel ein unverzichtbares Werkzeug für viele, das sowohl in der Prototypenentwicklung als auch in spezialisierten Anwendungen Verwendung findet.
