Artigo abrangente sobre soquetes de CI: saiba o que são, por que usá-los, os tipos disponíveis e como escolher o ideal para seu projeto eletrônico.
O que são Soquetes de CI?
Os soquetes de CI (Circuito Integrado) são componentes eletrônicos essenciais para muitos projetos e dispositivos. Eles são pequenos conectores que permitem a inserção de CIs, ou chips, em placas de circuito impresso (PCBs) de forma que estes possam ser removidos ou substituídos sem a necessidade de desoldar. Eles têm um papel crucial na manutenção, teste e prototipagem de circuitos eletrônicos.
Por que usar Soquetes de CI?
Existem várias razões pelas quais os engenheiros e entusiastas da eletrônica optam por usar soquetes de CI em seus projetos:
- Proteção do Circuito Integrado: Soldar e dessoldar repetidamente um CI pode danificá-lo devido ao calor excessivo. Usando um soquete, o CI pode ser facilmente substituído sem a necessidade de exposição ao calor da solda.
- Flexibilidade: Durante a fase de prototipagem, pode ser necessário trocar os CIs várias vezes. Soquetes proporcionam essa flexibilidade, permitindo que diferentes CIs sejam testados rapidamente.
- Economia: Em caso de falha ou dano ao CI, apenas o chip precisa ser substituído e não toda a placa, resultando em economia de tempo e recursos.

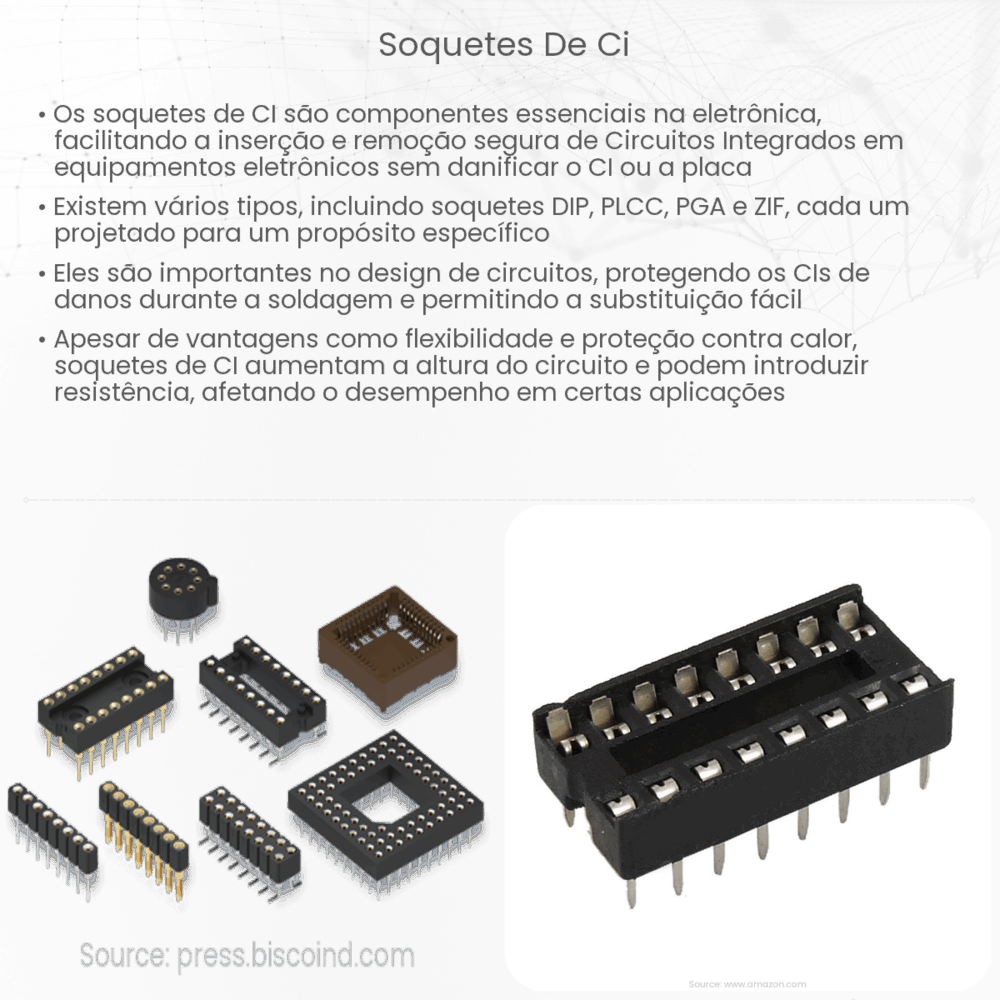

Tipos de Soquetes de CI
Existem diversos tipos de soquetes de CI disponíveis no mercado, e a escolha depende do tipo de CI e da aplicação específica. Alguns dos tipos mais comuns incluem:
- Soquetes DIP (Dual In-line Package): São os soquetes mais comuns e são usados para CIs que têm duas fileiras paralelas de pinos.
- Soquetes PLCC (Plastic Leaded Chip Carrier): Possuem uma estrutura quadrada e são utilizados para CIs que necessitam de mais conexões em uma área compacta.
- Soquetes ZIF (Zero Insertion Force): Estes permitem a inserção do CI sem força, reduzindo o risco de danificar os pinos durante a instalação ou remoção.
Compreender o propósito e os diferentes tipos de soquetes de CI pode ser crucial para qualquer pessoa envolvida no mundo da eletrônica, seja um hobbyista, estudante ou profissional.
Como escolher o soquete correto?
A escolha do soquete de CI correto depende de diversos fatores. Entre eles, a contagem de pinos do CI, o tipo de embalagem do CI e a aplicação específica do circuito. Além disso, a durabilidade e a facilidade de uso também são considerações importantes ao escolher o soquete ideal.
Considerações ao escolher um Soquete de CI
Quando você está no processo de seleção de um soquete de CI para o seu projeto, é essencial considerar as seguintes questões:
- Força de Inserção: Soquetes como o ZIF são ideais para aplicações onde os CIs precisam ser frequentemente trocados, pois minimizam o desgaste.
- Temperatura de Operação: Em ambientes de alta temperatura, é crucial escolher um soquete feito de materiais que possam resistir ao calor sem se deformar ou perder a conectividade.
- Tamanho e Espaço: Em projetos onde o espaço é limitado, a escolha do tamanho e forma do soquete pode ser um fator determinante.
- Custo: Dependendo do orçamento do seu projeto, você pode precisar considerar o custo. Embora soquetes de alta qualidade possam ser mais caros, eles muitas vezes oferecem melhor desempenho e maior durabilidade.
Conclusão
Os soquetes de CI desempenham um papel fundamental na eletrônica, permitindo uma maior flexibilidade e proteção para os componentes do circuito integrado. Eles são especialmente úteis durante a fase de prototipagem e testes, proporcionando uma maneira eficaz de trocar rapidamente os CIs sem a necessidade de solda. Ao entender os diferentes tipos de soquetes disponíveis e considerar as necessidades específicas do seu projeto, você pode fazer uma escolha informada e garantir a eficiência e durabilidade do seu circuito eletrônico. Como sempre na eletrônica, o conhecimento é a chave para tomar decisões informadas, e os soquetes de CI não são exceção a essa regra.
