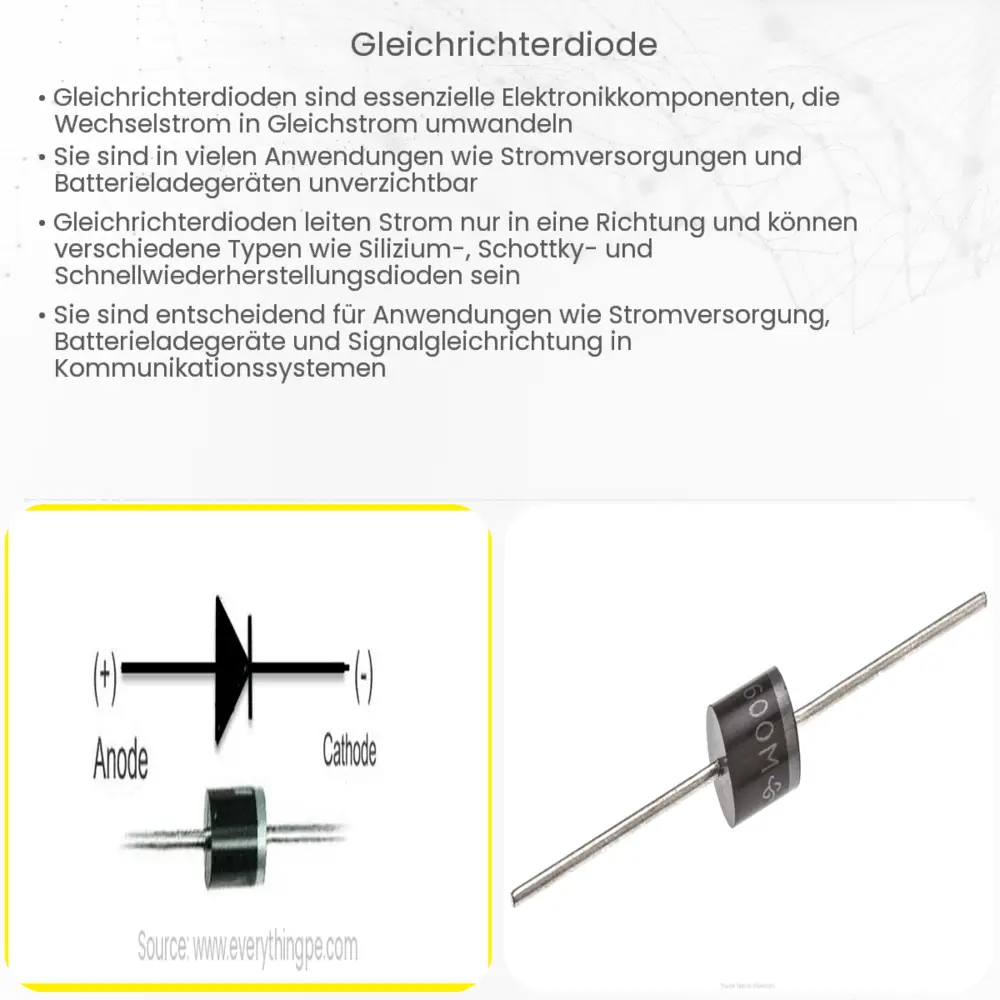

Die Gleichrichterdiode: Ein grundlegendes Element in der Elektronik
Die Gleichrichterdiode, oft einfach als Diode bezeichnet, ist ein elektronisches Bauelement, das in der Elektronik weit verbreitet ist und eine zentrale Rolle in vielen elektrischen Schaltungen spielt. Das Hauptmerkmal einer Diode ist ihre Fähigkeit, den Stromfluss nur in eine Richtung zuzulassen.
Struktur und Funktionsweise
Eine Gleichrichterdiode besteht im Wesentlichen aus einem Stück Halbleitermaterial, das in zwei Bereiche unterteilt ist: den P-Typ und den N-Typ. Diese beiden Bereiche sind durch eine Übergangszone, die sogenannte PN-Übergang, voneinander getrennt. Wenn eine Spannung an die Diode angelegt wird, so dass der positive Pol an den P-Typ und der negative Pol an den N-Typ angelegt wird (Vorwärtsspannung), erlaubt die Diode den Stromfluss. Wird die Spannung jedoch umgekehrt angelegt (Rückwärtsspannung), blockiert die Diode den Stromfluss fast vollständig.
Anwendungen der Gleichrichterdiode
- Stromrichtungskontrolle: Die Hauptfunktion einer Gleichrichterdiode besteht darin, den Stromfluss nur in eine Richtung zuzulassen. Dies ist nützlich in vielen elektrischen Anwendungen, bei denen Gleichstrom (DC) erforderlich ist.
- Gleichrichtung: Dioden werden oft in Gleichrichterschaltungen verwendet, um Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Ein gutes Beispiel hierfür sind die Netzteile von elektronischen Geräten.
- Überspannungsschutz: Dioden können auch als Schutz gegen Überspannungen eingesetzt werden, da sie bei einer Rückwärtsspannung den Stromfluss blockieren.
Arten von Gleichrichterdioden
Obwohl alle Gleichrichterdioden im Wesentlichen nach demselben Prinzip arbeiten, gibt es verschiedene Arten von Dioden, die für spezifische Anwendungen entwickelt wurden. Einige der häufigsten Typen sind:
- Schottky-Dioden: Diese Dioden haben einen geringen Vorwärtsspannungsabfall und sind daher besonders effizient. Sie sind oft in Hochfrequenzanwendungen zu finden.
- Leistungsdioden: Diese Dioden sind für den Betrieb bei hohen Strömen und Spannungen ausgelegt und werden häufig in Netzteilanwendungen verwendet.
Dies ist nur ein kurzer Überblick über die Gleichrichterdiode und ihre Anwendungen. Im nächsten Abschnitt werden wir uns näher mit den technischen Details und weiteren Einsatzmöglichkeiten beschäftigen.
Technische Details und weitere Einsatzmöglichkeiten
Die Leistungsfähigkeit einer Gleichrichterdiode wird durch verschiedene Kenngrößen bestimmt:
- Durchlassspannung: Sie bezeichnet die Mindestspannung, die an einer Diode anliegen muss, damit sie in Durchlassrichtung den Strom passieren lässt.
- Sperrspannung: Diese Spannung gibt an, bis zu welcher Grenzspannung die Diode in Sperrrichtung dicht bleibt. Überschreitet die anliegende Spannung diesen Wert, kann die Diode zerstört werden.
- Strombelastbarkeit: Dies ist der maximale Strom, den eine Diode im normalen Betrieb führen kann, ohne Schaden zu nehmen.
Neben den bereits genannten Anwendungen können Gleichrichterdioden auch in speziellen Schaltungen wie Spannungsverdopplern, Spannungsstabilisatoren oder als Detektoren in Radioschaltungen eingesetzt werden.
Weitere Arten von Dioden
Es gibt eine Vielzahl von spezialisierten Dioden, die für unterschiedliche Anwendungen entwickelt wurden:
- Zener-Dioden: Diese werden vor allem als Spannungsregler eingesetzt, da sie eine konstante Spannung über sich halten können.
- Leuchtdioden (LEDs): Sie sind spezialisiert auf die Emission von Licht, wenn Strom durch sie fließt, und finden in Anzeigegeräten und Beleuchtungslösungen Anwendung.
- Fotodioden: Diese Dioden reagieren auf Licht und können es in elektrischen Strom umwandeln. Sie werden in Lichtsensoren und in der optischen Kommunikation eingesetzt.
Schlussfolgerung
Die Gleichrichterdiode ist ein grundlegendes und vielseitiges Bauelement in der Elektronik. Ihre Hauptfunktion besteht darin, den Stromfluss in eine Richtung zu steuern, was sie zu einem unverzichtbaren Bestandteil in einer Vielzahl von Anwendungen macht. Mit den verschiedenen verfügbaren Diodentypen können Ingenieure und Techniker Schaltungen entwerfen, die spezifische Aufgaben erfüllen, sei es die Umwandlung von Wechselstrom in Gleichstrom, der Schutz vor Überspannungen oder die Emission von Licht. In einer sich ständig weiterentwickelnden Technologiewelt bleibt die Gleichrichterdiode ein zentrales Element in vielen elektronischen Geräten und Systemen.
