Dieser Artikel bietet einen umfassenden Einblick in flüssigkeitsgekühlte Heatsinks, ihre Vor- und Nachteile, Anwendungen und Wartungstipps.
Flüssigkeitsgekühlter Heatsink: Eine Einführung
Die ständige Entwicklung und Miniaturisierung von elektronischen Bauteilen treibt die Notwendigkeit voran, effiziente Kühlungslösungen zu finden. Einer der fortschrittlichsten Ansätze, um dies zu erreichen, ist der flüssigkeitsgekühlte Heatsink oder, wie er oft genannt wird, der „Flüssigkeitskühler“.
Was ist ein flüssigkeitsgekühlter Heatsink?

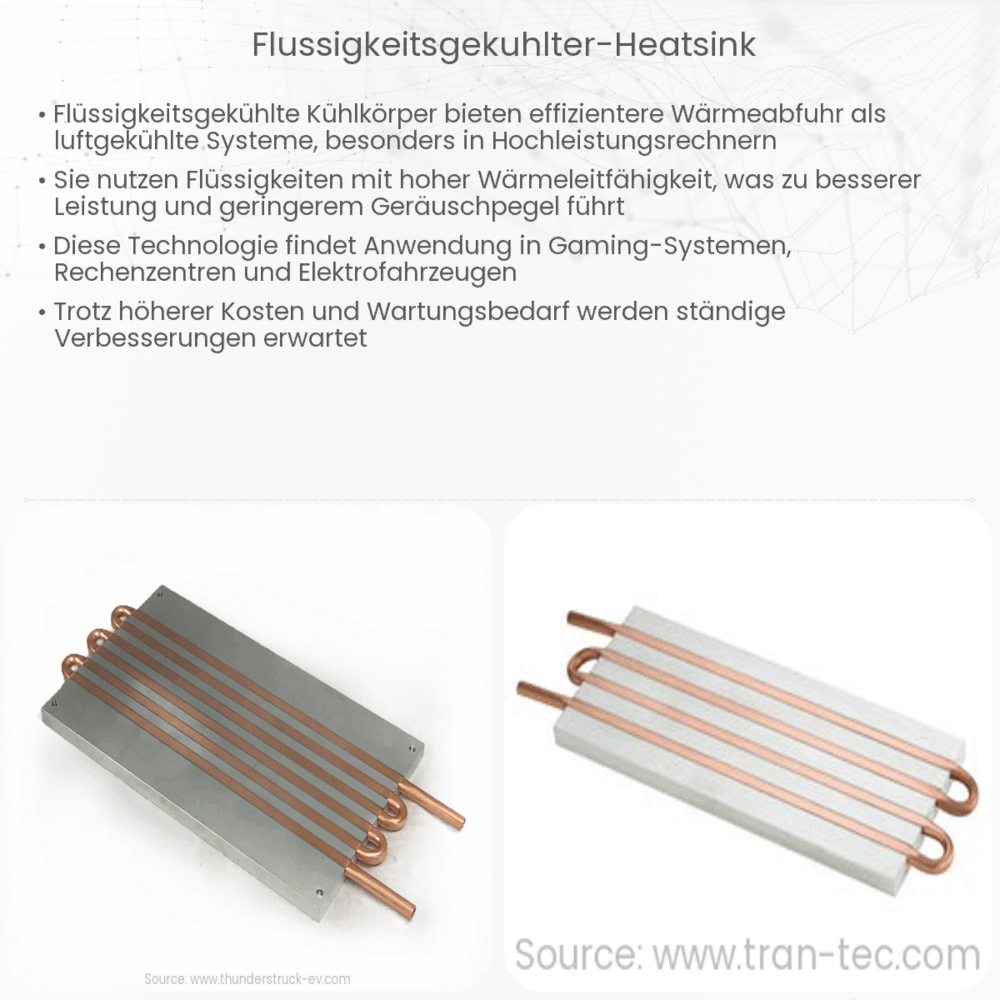

Ein flüssigkeitsgekühlter Heatsink ist ein Kühlkörper, der Flüssigkeit verwendet, um überschüssige Wärme von einem elektronischen Bauteil oder System abzuleiten. Im Gegensatz zu einem traditionellen luftgekühlten Heatsink, der Luft als Kühlmittel verwendet, nutzt der flüssigkeitsgekühlte Heatsink eine spezielle Kühlflüssigkeit, die durch einen Kreislauf fließt, um die Wärme effizienter abzuleiten.
Warum Flüssigkeitskühlung?
- Effizienz: Flüssigkeiten haben eine höhere Wärmekapazität als Luft, was bedeutet, dass sie mehr Wärme pro Volumeneinheit aufnehmen können. Dies ermöglicht eine schnellere und effizientere Wärmeabfuhr.
- Kompakte Bauweise: Da Flüssigkeiten die Wärme besser leiten, können flüssigkeitsgekühlte Heatsinks oft kleiner und kompakter gestaltet werden als ihre luftgekühlten Gegenstücke.
- Lautstärkereduzierung: Ohne die Notwendigkeit großer und oft lauter Lüfter kann ein flüssigkeitsgekühltes System leiser betrieben werden.
Wie funktioniert es?
Der grundlegende Mechanismus eines flüssigkeitsgekühlten Heatsinks besteht darin, dass eine Pumpe die Kühlflüssigkeit durch den Kühlkörper und dann durch einen Radiator treibt. Wenn die Flüssigkeit durch den Kühlkörper fließt, nimmt sie die Wärme vom Bauteil auf. Diese erhitzte Flüssigkeit wird dann zum Radiator geführt, wo sie durch Luft oder einen sekundären Kühlmittelkreislauf gekühlt wird. Die jetzt abgekühlte Flüssigkeit wird dann wieder in den Kühlkörper gepumpt, und der Zyklus beginnt von Neuem.
Arten von Kühlflüssigkeiten
Es gibt verschiedene Arten von Flüssigkeiten, die in einem flüssigkeitsgekühlten Heatsink verwendet werden können. Dazu gehören destilliertes Wasser, spezielle Kühlflüssigkeiten, die für maximale Wärmeübertragungseigenschaften entwickelt wurden, und sogar Fluorokohlenwasserstoffe (FKWs), die in extremen Anwendungen verwendet werden.
In der kommenden Fortsetzung werden wir uns mit den Vor- und Nachteilen der Flüssigkeitskühlung, ihrer Anwendung in der Industrie und den besten Praktiken für die Wartung eines flüssigkeitsgekühlten Heatsinks befassen.
Vor- und Nachteile der Flüssigkeitskühlung
Wie bei jeder Technologie hat auch die Flüssigkeitskühlung ihre eigenen Vor- und Nachteile:
- Vorteile:
- Effizientere Wärmeabfuhr im Vergleich zu Luftkühlung
- Möglichkeit für leiseren Betrieb
- Flexibilität in der Systemgestaltung und -platzierung
- Nachteile:
- Höhere Anfangskosten
- Potentielle Leckageprobleme
- Wartungsanforderungen, wie das Auffüllen von Flüssigkeiten oder das Überprüfen von Dichtungen
Anwendungen in der Industrie
Flüssigkeitsgekühlte Heatsinks finden in vielen Branchen Anwendung. Von High-End-Computersystemen und Gaming-PCs bis hin zu Industriemaschinen und Telekommunikationsausrüstungen – überall, wo eine effiziente Wärmeabfuhr erforderlich ist, kann man diese Technologie finden.
Beste Praktiken für die Wartung
Um die Langlebigkeit und Effizienz eines flüssigkeitsgekühlten Heatsinks zu gewährleisten, sind regelmäßige Wartungsarbeiten erforderlich:
- Überprüfen Sie regelmäßig auf Leckagen und stellen Sie sicher, dass alle Verbindungen fest sind.
- Ersetzen oder füllen Sie die Kühlflüssigkeit nach Bedarf nach. Achten Sie darauf, nur die empfohlene Flüssigkeit zu verwenden.
- Reinigen Sie den Radiator und die Pumpe regelmäßig, um eine maximale Leistungsfähigkeit zu gewährleisten.
- Überprüfen Sie die elektrischen Komponenten, insbesondere die Pumpe, auf ordnungsgemäße Funktion.
Fazit
Der flüssigkeitsgekühlte Heatsink bietet eine leistungsstarke Lösung für viele der Herausforderungen, die mit der Kühlung moderner elektronischer Systeme verbunden sind. Während es einige Überlegungen und potentielle Hürden bei der Implementierung gibt, überwiegen die Vorteile oft. Mit sorgfältiger Planung und Wartung kann ein flüssigkeitsgekühltes System jahrelang effizient und zuverlässig arbeiten. Es ist eine Technologie, die in der heutigen Welt der Elektronik nicht übersehen werden sollte.
