Dieser Artikel erklärt, was ein gesickter Kühlkörper ist, warum er für die Elektronik wichtig ist und wie seine Design- und Materialwahl die Effizienz beeinflusst.

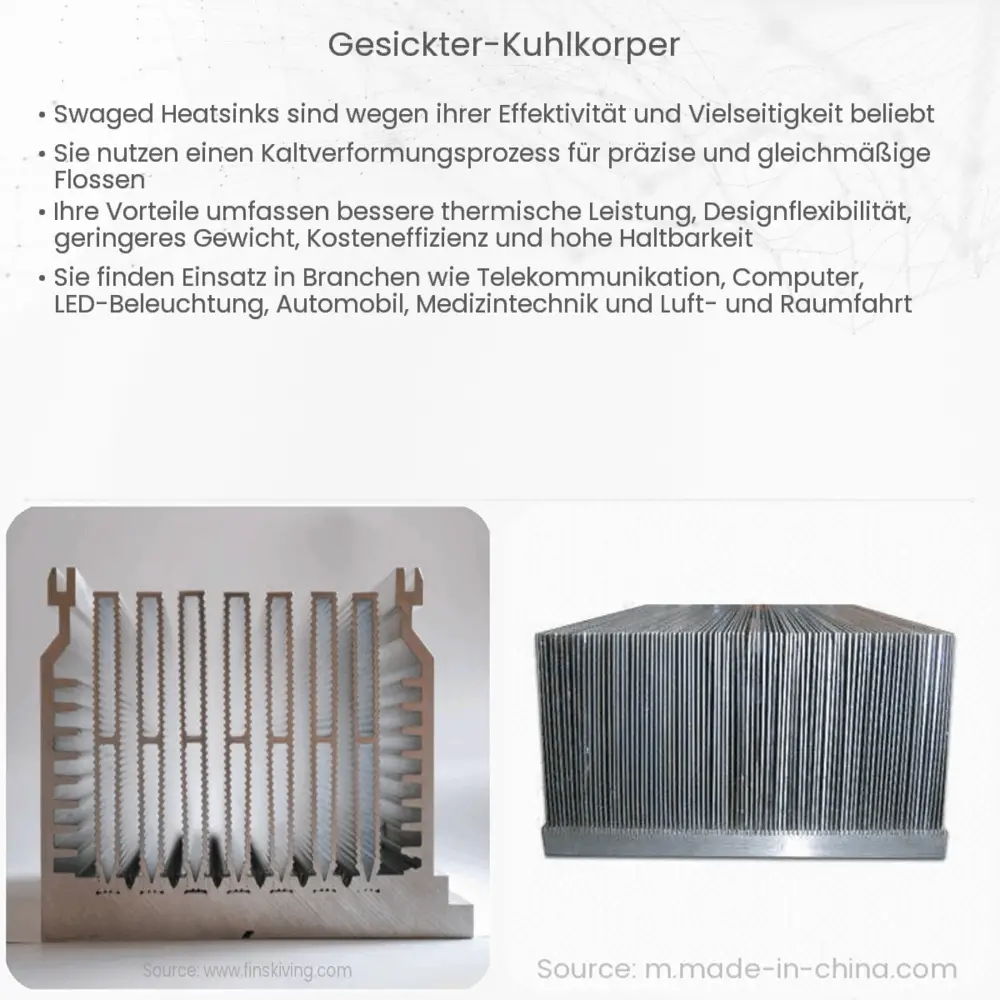

Gesichteter Kühlkörper: Was ist das und warum ist es wichtig?
Ein Gesickter Kühlkörper ist ein speziell entworfenes Bauteil, das dazu dient, die Wärme, die in elektronischen Geräten und Komponenten erzeugt wird, effizient abzuleiten. Das Wort „Gesickter“ bezieht sich auf die Rippen oder Wellen, die in der Struktur des Kühlkörpers zu finden sind. Diese Rippen erhöhen die Oberfläche des Kühlkörpers und verbessern dadurch seine Wärmeabfuhrkapazität.
Elektronische Bauteile, insbesondere Halbleiter, erzeugen Wärme, wenn Strom durch sie fließt. Wenn diese Wärme nicht effektiv abgeleitet wird, können die Bauteile überhitzen, was ihre Leistung beeinträchtigt oder sogar zu dauerhaften Schäden führen kann. Ein Kühlkörper spielt daher eine entscheidende Rolle, um die Langlebigkeit und Effizienz von elektronischen Geräten sicherzustellen.
Wie funktioniert ein Gesickter Kühlkörper?
Der Hauptmechanismus, mit dem ein Kühlkörper Wärme abführt, ist die Konvektion. Wenn ein Bauteil Wärme erzeugt, wird diese Wärme an den Kühlkörper übertragen. Die erweiterte Oberfläche des gesickten Designs ermöglicht es dem Kühlkörper, die Wärme schnell an die umgebende Luft abzugeben. Der Prozess funktioniert wie folgt:
- Das elektronische Bauteil erzeugt Wärme und überträgt diese an den Kühlkörper.
- Die gesickte Struktur des Kühlkörpers erhöht die Oberfläche, die mit der Luft in Kontakt kommt.
- Durch natürliche oder erzwungene Konvektion (z.B. durch einen Lüfter) wird die Wärme von der Oberfläche des Kühlkörpers in die Umgebungsluft abgegeben.
Das gesickte Design maximiert die Oberfläche, die mit der umgebenden Luft in Kontakt kommt, ohne dabei den physischen Raumbedarf des Kühlkörpers wesentlich zu erhöhen. Dies macht es zu einer effizienten Lösung für viele Anwendungen, bei denen der Platz begrenzt ist.
Die Materialauswahl für Gesickte Kühlkörper
Die Effizienz eines Kühlkörpers hängt nicht nur von seinem Design, sondern auch von dem Material ab, aus dem er hergestellt ist. Metalle wie Aluminium und Kupfer sind wegen ihrer hohen Wärmeleitfähigkeit beliebte Wahlmöglichkeiten. Aluminium ist aufgrund seiner Leichtigkeit und guten Wärmeleitfähigkeit besonders beliebt. Kupfer bietet eine noch höhere Wärmeleitfähigkeit, ist jedoch schwerer und teurer.
Weitere Faktoren, die bei der Materialauswahl berücksichtigt werden müssen, sind Kosten, Gewicht und Korrosionsbeständigkeit. Der ideale Kühlkörper bietet eine Balance zwischen diesen Eigenschaften, um eine optimale Leistung in seiner spezifischen Anwendung zu gewährleisten.
Design und Anpassungsmöglichkeiten
Die spezifische Gestaltung und Anordnung der Sicken in einem Kühlkörper kann je nach Anwendung und Anforderungen variieren. Einige Kühlkörper haben breite, flache Sicken, während andere schmale, tiefere Rillen aufweisen. Die Entscheidung für ein bestimmtes Design hängt von verschiedenen Faktoren ab, wie z.B. der Art des Geräts, in dem der Kühlkörper eingesetzt wird, der Menge der zu entfernenden Wärme und dem verfügbaren Platz.
Einbau und Wartung
Bei der Installation eines gesickten Kühlkörpers ist es wichtig, sicherzustellen, dass eine gute thermische Verbindung zwischen dem Kühlkörper und dem Bauteil besteht. Häufig wird eine Wärmeleitpaste oder ein Wärmeleitpad verwendet, um die Wärmeübertragungseffizienz zu erhöhen. Es ist auch ratsam, den Kühlkörper regelmäßig auf Staub oder andere Ablagerungen zu überprüfen, da diese die Wärmeableitung beeinträchtigen können. Eine saubere Oberfläche gewährleistet eine effiziente Wärmeabfuhr und verlängert die Lebensdauer des elektronischen Bauteils.
Umweltüberlegungen
Da elektronische Geräte immer kleiner und leistungsfähiger werden, steigt auch der Bedarf an effizienten Kühlungslösungen. Gesickte Kühlkörper tragen dazu bei, den Energieverbrauch zu reduzieren und die Effizienz von Geräten zu steigern. Indem sie die Wärme effektiv ableiten, können sie dazu beitragen, den Stromverbrauch zu senken und so die Umweltauswirkungen von elektronischen Geräten zu verringern.
Schlussfolgerung
Ein gesickter Kühlkörper ist ein essentielles Werkzeug in der modernen Elektronik, das dazu beiträgt, die Lebensdauer und Leistung von elektronischen Bauteilen zu erhalten. Durch die Erhöhung der Oberfläche ermöglicht das gesickte Design eine effizientere Wärmeableitung im Vergleich zu herkömmlichen flachen Kühlkörpern. Die richtige Auswahl von Material, Design und Installationstechniken kann die Wirksamkeit dieses Tools weiter maximieren und so sicherstellen, dass unsere Elektronik nicht nur leistungsstark, sondern auch langlebig und umweltfreundlich ist.
