Erdschlussrelais

Entdecken Sie die Funktion, Typen und Wichtigkeit von Erdschlussrelais in elektrischen Netzen für verbesserte Sicherheit und Effizienz.

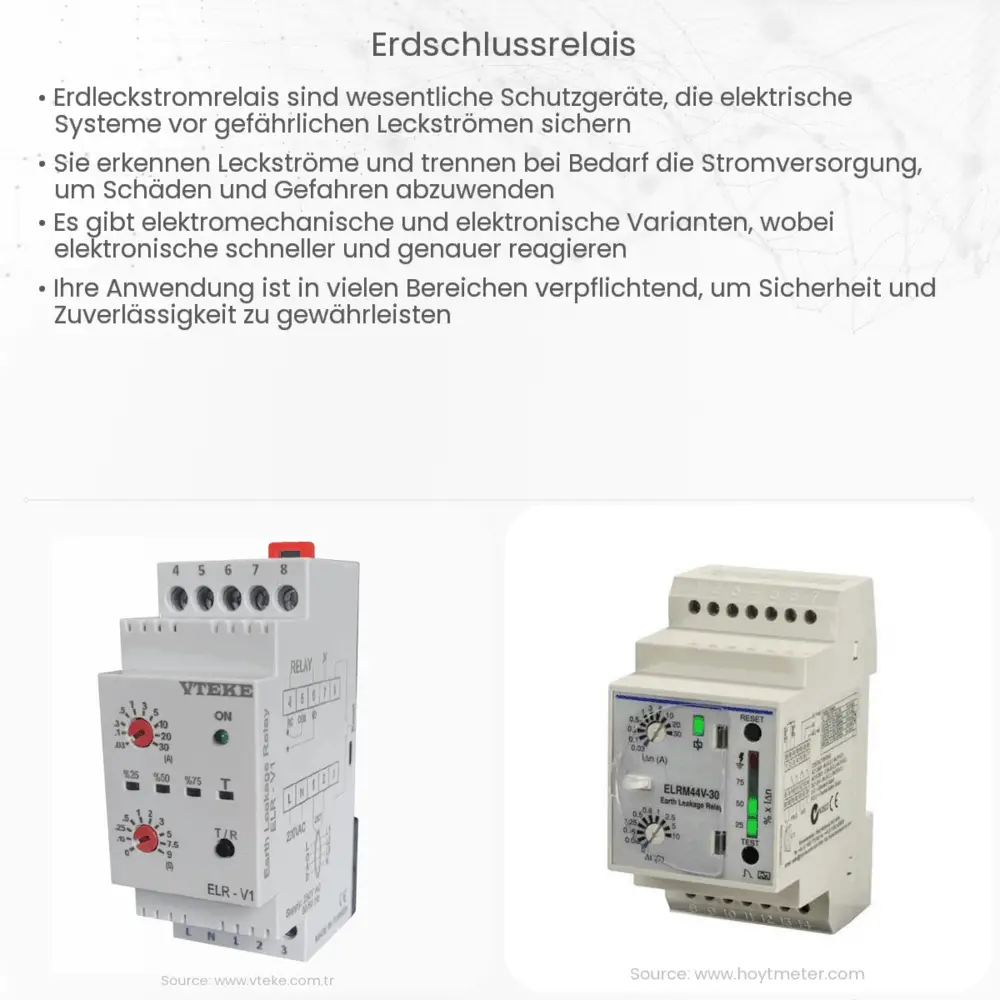

Erdschlussrelais

Was ist ein Erdschlussrelais?

Ein Erdschlussrelais, auch als Erdschlussschutzrelais bekannt, ist ein essenzielles Instrument in elektrischen Stromversorgungssystemen. Es dient zur Erkennung und Signalisierung von Erdschlüssen, einer häufigen Art von Fehlern in elektrischen Netzen. Ein Erdschluss tritt auf, wenn ein elektrischer Leiter (normalerweise eine Phase) Kontakt mit der Erde oder dem geerdeten Gehäuse hat, was zu einem ungewollten Stromfluss zur Erde führt. Dies kann zu ernsthaften Problemen wie Stromausfällen, Beschädigung von elektrischen Anlagen und sogar zu gefährlichen Situationen für Personen führen.

Funktionsweise eines Erdschlussrelais

Die Hauptaufgabe eines Erdschlussrelais besteht darin, einen Erdschluss schnell zu erkennen und zu lokalisieren. Es überwacht kontinuierlich die Strom- und Spannungsverhältnisse in einem elektrischen Netz. Bei einem Erdschluss verändert sich das normale Muster dieser Verhältnisse, was vom Relais erkannt wird. Nach der Erkennung eines Erdschlusses sendet das Relais ein Signal an die Schutzgeräte, um den betroffenen Teil des Netzes abzuschalten. Dadurch wird verhindert, dass sich der Fehler ausbreitet und weitere Schäden verursacht.

Typen von Erdschlussrelais

Es gibt verschiedene Arten von Erdschlussrelais, die je nach Anwendung und Anforderungen des elektrischen Systems ausgewählt werden. Zu den gängigen Typen gehören:

  • Direktionale Erdschlussrelais: Sie sind in der Lage, die Richtung des Fehlerstroms zu bestimmen, was bei der Lokalisierung und Isolierung des Fehlers hilft.
  • Nicht-direktionale Erdschlussrelais: Diese Relais erkennen lediglich das Vorhandensein eines Erdschlusses, ohne die Richtung des Fehlerstroms zu bestimmen.
  • Empfindliche Erdschlussrelais: Sie werden in Netzen mit hohem Widerstand verwendet, um auch geringe Fehlerströme zu detektieren.

Wichtige Parameter und Einstellungen

Bei der Auswahl und Konfiguration eines Erdschlussrelais sind verschiedene Parameter zu berücksichtigen. Dazu gehören:

  1. Auslöseschwelle: Definiert den minimalen Fehlerstrom, der einen Alarm oder eine Abschaltung auslöst.
  2. Zeiteinstellung: Bestimmt, wie schnell das Relais nach Erkennung eines Fehlers reagiert.
  3. Selektivität: Ermöglicht es, das Relais so einzustellen, dass es nur auf Fehler in einem bestimmten Teil des Netzes reagiert.

Integration in Schutzsysteme

Erdschlussrelais sind oft Teil eines umfassenden Schutzsystems in elektrischen Netzen. Sie arbeiten zusammen mit anderen Schutzkomponenten wie Überstromrelais und Distanzschutzrelais, um die Sicherheit und Zuverlässigkeit des Netzes zu gewährleisten. In modernen Systemen sind Erdschlussrelais häufig in digitale Schutzsysteme integriert, die eine präzise Überwachung und schnelle Reaktionszeiten bieten.

Wartung und Prüfung

Regelmäßige Wartung und Prüfung sind entscheidend, um die Funktionalität von Erdschlussrelais zu gewährleisten. Dies beinhaltet routinemäßige Überprüfungen der Einstellungen und der Sensitivität des Relais. Außerdem sollten periodische Tests durchgeführt werden, um sicherzustellen, dass das Relais korrekt auf simulierte Fehler reagiert. Eine vernachlässigte Wartung kann zu unerkannten Fehlern und potenziellen Gefahren führen.

Auswahlkriterien

Die Auswahl des richtigen Erdschlussrelais hängt von mehreren Faktoren ab. Dazu zählen die Art des elektrischen Systems (z.B. Hochspannung, Mittelspannung), die Netzkonfiguration und die spezifischen Anforderungen an den Schutzumfang. Es ist wichtig, ein Relais zu wählen, das sowohl die technischen Anforderungen erfüllt als auch mit anderen Schutzkomponenten im System kompatibel ist.

Schlussfolgerung

Zusammenfassend ist das Erdschlussrelais ein unverzichtbarer Bestandteil in der Sicherheitsarchitektur elektrischer Versorgungsnetze. Durch die frühzeitige Erkennung und Isolierung von Erdschlüssen tragen diese Relais wesentlich zur Vermeidung von Schäden an Ausrüstung und zur Gewährleistung der Betriebssicherheit bei. Die Auswahl, Installation und Wartung dieser Relais erfordert Fachkenntnis und Sorgfalt, um ihre Effektivität und Zuverlässigkeit zu maximieren. In einer Zeit, in der die Zuverlässigkeit elektrischer Versorgung immer wichtiger wird, spielen Erdschlussrelais eine entscheidende Rolle bei der Aufrechterhaltung eines stabilen und sicheren Stromnetzes.
