Das elektrostatische Voltmeter: Ein Überblick über seine Funktionsweise, Vorteile, Grenzen und Anwendungen in der Elektrotechnik.
Elektrostatische Voltmeter
Ein elektrostatisches Voltmeter ist ein Messgerät, das speziell entwickelt wurde, um die Spannung oder das elektrische Potential ohne signifikante Stromentnahme von der Messquelle zu messen. Es unterscheidet sich von den herkömmlichen Voltmetern insofern, als es keine beweglichen Teile oder Magneten enthält und stattdessen auf elektrostatischen Kräften basiert.
Grundprinzip
Das Grundprinzip eines elektrostatischen Voltmeters beruht auf der Wechselwirkung zweier geladener Körper. Wenn zwei Platten eines Kondensators unterschiedlich geladen sind, ziehen sie sich aufgrund der elektrostatischen Anziehungskraft an oder stoßen sich ab. Die Größe dieser Kraft ist proportional zur Spannung zwischen den Platten. Indem man diese Kraft misst, kann man die Spannung bestimmen.
Struktur und Design

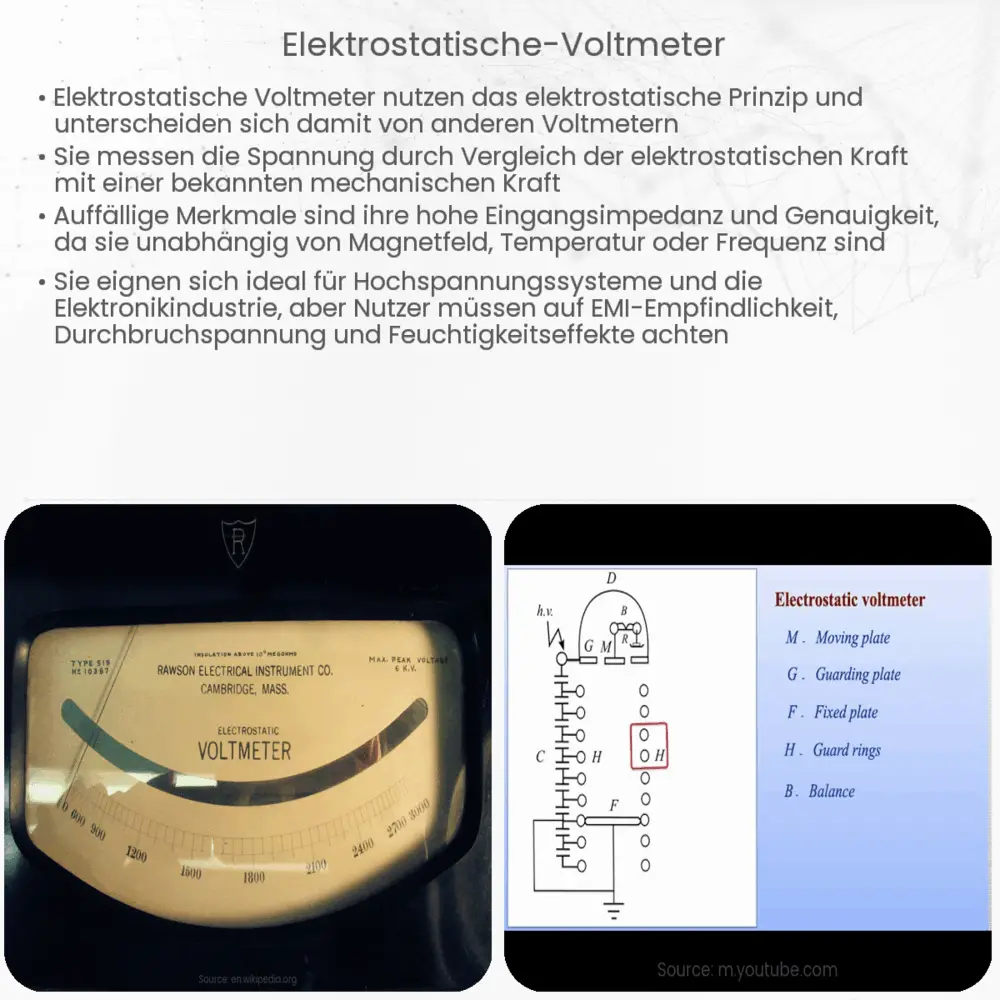

Das typische Design eines elektrostatischen Voltmeters umfasst zwei Platten: eine feste und eine bewegliche. Die feste Platte ist mit der zu messenden Spannungsquelle verbunden, während die bewegliche Platte durch einen Federmechanismus in ihrer Position gehalten wird. Wenn eine Spannung an die feste Platte angelegt wird, entsteht eine elektrostatische Kraft zwischen den Platten, die die bewegliche Platte verdrängt. Diese Verdrängung wird dann in eine Spannungsanzeige umgewandelt.
Vorteile des elektrostatischen Voltmeters
- Niedriger Stromverbrauch: Da elektrostatische Voltmeter keine signifikante Menge an Strom aus der Messquelle entnehmen, sind sie ideal für Anwendungen geeignet, bei denen nur eine minimale Störung der Messquelle gewünscht ist.
- Hohe Genauigkeit: Elektrostatische Voltmeter können sehr genau sein, da sie nicht von Faktoren wie Temperatur, Magnetfeldern oder mechanischen Reibungen beeinflusst werden, die bei anderen Arten von Voltmetern Probleme verursachen können.
- Langlebigkeit: Aufgrund des Fehlens beweglicher Teile oder empfindlicher Elektronik können sie sehr robust und langlebig sein.
Dies sind nur einige der vielen Vorteile, die mit der Verwendung eines elektrostatischen Voltmeters verbunden sind. Aber wie jedes andere Messgerät hat auch das elektrostatische Voltmeter seine eigenen Grenzen und Einschränkungen, die in der folgenden Diskussion weiter erläutert werden.
Grenzen und Einschränkungen
Obwohl elektrostatische Voltmeter viele Vorteile bieten, gibt es auch einige Herausforderungen und Grenzen, die bei ihrer Verwendung zu berücksichtigen sind:
- Empfindlichkeit gegenüber Umgebungsbedingungen: Elektrostatische Voltmeter können empfindlich gegenüber äußeren elektrischen Feldern oder extremen Umgebungsbedingungen sein. Dies kann die Messgenauigkeit in bestimmten Situationen beeinflussen.
- Frequenzbereich: Diese Art von Voltmeter ist in erster Linie für Gleichspannungen konzipiert. Bei Wechselspannungen kann die Genauigkeit abnehmen, insbesondere bei höheren Frequenzen.
- Mechanische Einschränkungen: Trotz des Fehlens vieler beweglicher Teile kann die bewegliche Platte des Voltmeters durch mechanische Stöße oder Vibrationen beeinflusst werden, was zu einer Verringerung der Genauigkeit führen kann.
Abschluss
Das elektrostatische Voltmeter bietet eine einzigartige und effiziente Methode zur Messung elektrischer Spannungen, insbesondere in Situationen, in denen ein minimaler Stromverbrauch oder eine hohe Genauigkeit erforderlich ist. Mit seinem einfachen Design und der Fähigkeit, unter einer Vielzahl von Bedingungen zu arbeiten, hat es sich als wertvolles Werkzeug in vielen technischen Anwendungen etabliert. Während es einige Einschränkungen gibt, die berücksichtigt werden müssen, bleibt das elektrostatische Voltmeter ein wichtiger Bestandteil des Arsenal von Messgeräten für jeden, der in der Elektrotechnik tätig ist. Es ist essentiell, die Stärken und Schwächen dieses Instruments zu kennen, um es optimal einsetzen zu können und genaue Messungen zu gewährleisten.
