Ein umfassender Überblick über den Drehstrom-Induktionsmotor: Aufbau, Funktionsprinzip, Vorteile und Anwendungen in Industrie und Alltag.
Einführung in den Drehstrom-Induktionsmotor
Ein Drehstrom-Induktionsmotor, oft einfach als Induktionsmotor bezeichnet, ist eine der am häufigsten verwendeten Arten von Elektromotoren in Industrie und Haushalt. Seine Beliebtheit rührt von seiner Robustheit, Effizienz und einfachen Konstruktion her. Das Funktionsprinzip basiert auf dem elektromagnetischen Induktionsgesetz von Michael Faraday.

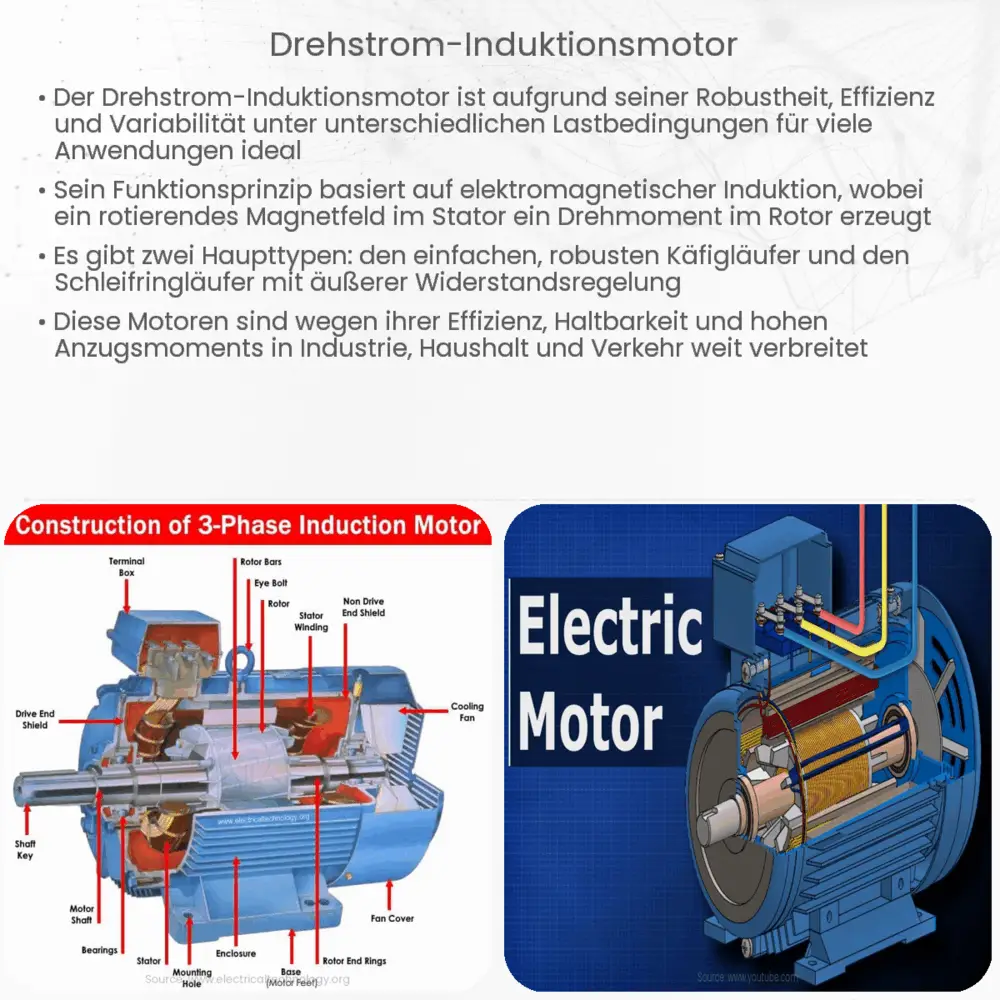

Aufbau und Grundkomponenten
Ein typischer Drehstrom-Induktionsmotor besteht aus zwei Hauptkomponenten:
- Stator: Der feste äußere Teil des Motors, der mit Drehstrom versorgt wird und ein rotierendes Magnetfeld erzeugt.
- Rotor: Der innere drehbare Teil des Motors, der sich aufgrund der Wechselwirkung mit dem vom Stator erzeugten Magnetfeld dreht.
Wenn der Stator mit einem Drehstrom versorgt wird, erzeugt er ein rotierendes Magnetfeld. Dieses Magnetfeld induziert wiederum einen Strom im Rotor aufgrund des Induktionsgesetzes. Dieser induzierte Strom führt zu einem eigenen Magnetfeld im Rotor, welches dem Statorfeld gegenübersteht. Aufgrund dieser magnetischen Wechselwirkung beginnt der Rotor sich zu drehen und treibt somit die angeschlossene Last an.
Funktionsprinzip
Das Funktionsprinzip des Drehstrom-Induktionsmotors beruht auf der elektromagnetischen Induktion. Wenn eine Leiterschleife in einem sich ändernden Magnetfeld platziert wird, wird eine elektromotorische Kraft (EMF) in der Schleife induziert. Im Fall des Induktionsmotors wird der Drehstrom im Stator verwendet, um ein sich zeitlich änderndes Magnetfeld zu erzeugen. Da der Rotor aus leitenden Materialien besteht, wird in ihm eine EMF induziert, wenn er diesem sich ändernden Magnetfeld ausgesetzt ist. Diese induzierte EMF führt zu einem Stromfluss im Rotor, der ein eigenes Magnetfeld erzeugt. Das Magnetfeld des Rotors reagiert mit dem Magnetfeld des Stators, was den Rotor zum Drehen bringt.
Vorteile des Drehstrom-Induktionsmotors
Einige der Hauptvorteile von Drehstrom-Induktionsmotoren sind:
- Einfacher Aufbau und geringe Wartungsanforderungen.
- Hohe Effizienz und Lebensdauer.
- Möglichkeit, unter verschiedensten Betriebsbedingungen zu arbeiten.
Da der Motor auf Induktion basiert, gibt es keine Bürsten oder Kommutatoren, die Verschleiß unterliegen könnten. Dies trägt zur Robustheit und Zuverlässigkeit des Motors bei.
Typen von Drehstrom-Induktionsmotoren
Es gibt verschiedene Typen von Drehstrom-Induktionsmotoren, die hauptsächlich aufgrund ihrer Rotorbauart unterschieden werden:
- Kurzschlussläufer: Hierbei sind die Rotorwindungen kurzgeschlossen und der Motor bietet eine hohe Startdrehmoment.
- Schleifringläufer: Bei diesem Typ sind Schleifringe am Rotor angebracht, die mit externen Widerständen verbunden werden können. Dies ermöglicht eine Anlaufsteuerung.
Anwendungen von Drehstrom-Induktionsmotoren
Drehstrom-Induktionsmotoren sind in einer Vielzahl von Anwendungen zu finden, da sie sowohl für einfache als auch für komplexe industrielle Prozesse geeignet sind. Einige typische Anwendungen sind:
- Pumpen und Lüfter in industriellen Anlagen.
- Laufbänder und Förderanlagen.
- Maschinen in der Produktion, wie Fräsmaschinen und Drehbänke.
- Hausgeräte, wie Waschmaschinen und Klimaanlagen.
Tipps zur Auswahl eines Drehstrom-Induktionsmotors
Bei der Auswahl eines Drehstrom-Induktionsmotors für eine bestimmte Anwendung sollten mehrere Faktoren berücksichtigt werden:
- Leistung: Der Motor sollte die benötigte Leistung für die spezifische Anwendung liefern können.
- Drehzahl: Die Drehzahl des Motors sollte mit den Anforderungen der Anwendung übereinstimmen.
- Bauform: Je nach Einbausituation und verfügbarem Raum kann eine bestimmte Bauform des Motors erforderlich sein.
- Energieeffizienz: Insbesondere in Anwendungen, in denen der Motor kontinuierlich läuft, sollte auf einen hohen Wirkungsgrad geachtet werden, um Energiekosten zu sparen.
Fazit
Der Drehstrom-Induktionsmotor ist ein wesentliches Element in der modernen Industrie und im täglichen Leben, das sich durch seine Robustheit, Effizienz und vielseitige Anwendungsmöglichkeiten auszeichnet. Durch seine einfache Konstruktion und den geringen Wartungsaufwand ist er oft die erste Wahl für viele Maschinen und Anlagen. Bei der Auswahl des richtigen Motors ist es jedoch wichtig, die spezifischen Anforderungen der jeweiligen Anwendung zu berücksichtigen, um eine optimale Leistung und Effizienz zu gewährleisten. Mit dem richtigen Wissen und Verständnis können Drehstrom-Induktionsmotoren in den verschiedensten Szenarien effektiv und effizient eingesetzt werden.
