Dieser Artikel bietet einen detaillierten Überblick über Differenzialrelais, ihre Funktionsweise, moderne Technologien und Vorteile in der Elektroenergietechnik.
Differenzialrelais – Was ist das und wie funktioniert es?
Ein Differenzialrelais ist ein spezielles Schutzrelais, das primär in der Elektroenergietechnik eingesetzt wird, um Fehlfunktionen oder Störungen in elektrischen Anlagen zu erkennen und zu isolieren. Sein Hauptzweck ist es, einen sicheren und effizienten Betrieb von Stromnetzen und Maschinen sicherzustellen.
Grundprinzip des Differenzialrelais

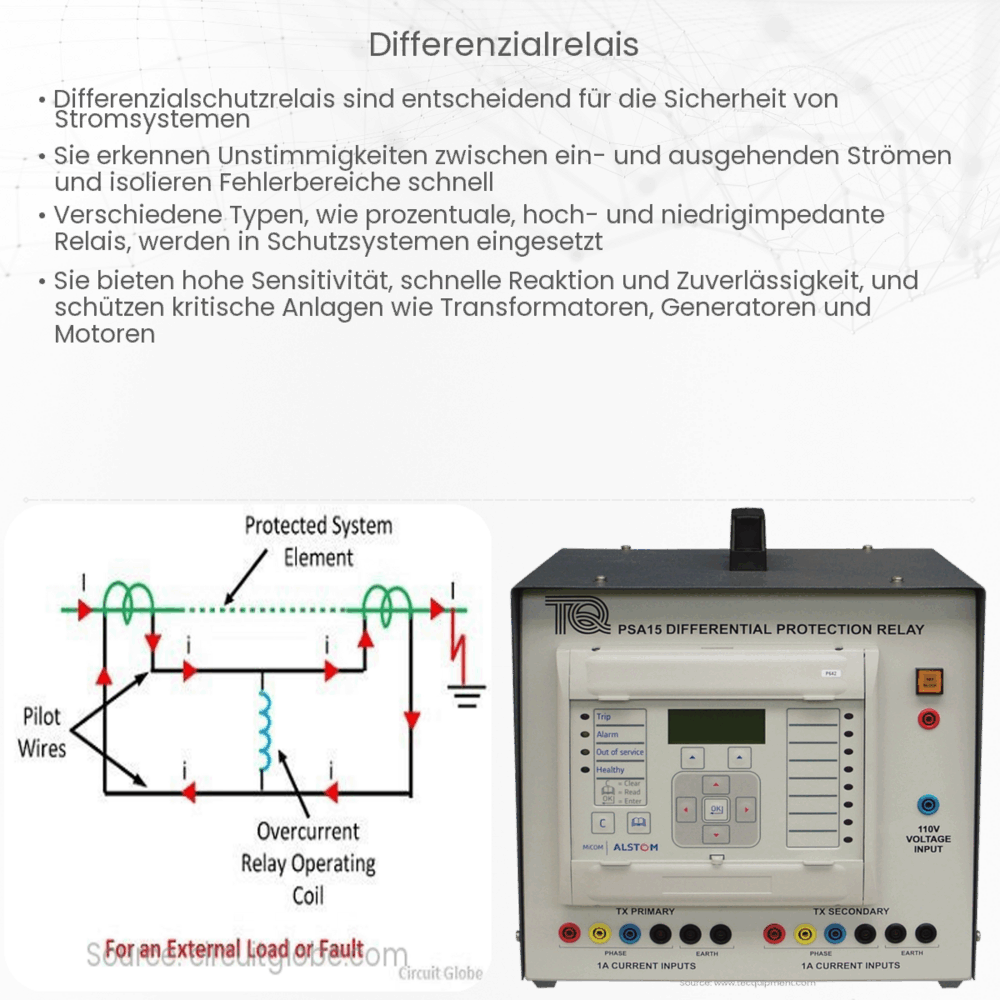

Das Grundkonzept hinter einem Differenzialrelais basiert auf dem Vergleich von zwei oder mehr Stromwerten. Es überwacht die Differenz zwischen dem eingehenden (Zuleitungs-) und dem ausgehenden (Abgangs-) Strom eines Systems oder einer Maschine. Wenn diese Differenz über einen bestimmten Grenzwert steigt, deutet dies auf eine Anomalie oder einen Fehler im System hin, und das Relais löst aus, um den entsprechenden Teil der Anlage abzuschalten und so Schäden oder weitere Störungen zu verhindern.
Anwendungen von Differenzialrelais
- Transformatorschutz: Bei Transformatoren kann ein Differenzialrelais dazu beitragen, interne Fehler wie Wicklungskurzschlüsse oder Erdfehler zu erkennen.
- Leitungsschutz: In Übertragungs- und Verteilungsnetzen können Differenzialrelais helfen, Kurzschlüsse oder andere Störungen auf einer Leitung zu identifizieren.
- Motorenschutz: Differenzialrelais können auch zum Schutz von Motoren eingesetzt werden, indem sie Unregelmäßigkeiten im Betrieb des Motors, wie z.B. Wicklungsfehler, detektieren.
Wie ein Differenzialrelais arbeitet
Das Differenzialrelais überwacht ständig die Ströme an verschiedenen Punkten eines Systems. Wenn die Differenz zwischen diesen Strömen einen festgelegten Wert übersteigt, wird davon ausgegangen, dass ein Fehler vorliegt. Dies könnte ein Kurzschluss, ein Erdschluss oder eine andere Art von Störung sein. Bei Erkennung eines solchen Fehlers sendet das Relais ein Signal an einen Schalter oder Leistungsschalter, um den fehlerhaften Teil der Anlage zu isolieren.
Es ist wichtig zu betonen, dass das Differenzialrelais sehr schnell reagiert, oft in Millisekunden, um sicherzustellen, dass das System vor weiteren Schäden geschützt ist.
In den folgenden Abschnitten werden wir uns genauer anschauen, wie Differenzialrelais in verschiedenen Anwendungen eingesetzt werden und welche Vorteile sie bieten.
Technologien hinter dem Differenzialrelais
Mit fortschreitender Technologie sind moderne Differenzialrelais heutzutage digital und bieten erweiterte Funktionen und Genauigkeit im Vergleich zu ihren älteren, elektromechanischen Gegenstücken. Digitale Differenzialrelais sind oft mit Mikroprozessoren ausgestattet, die fortgeschrittene Algorithmen verwenden, um Fehler zu erkennen und zu klassifizieren. Sie können auch mit Kommunikationsschnittstellen ausgestattet sein, die es ermöglichen, Daten für Überwachungs- und Diagnosezwecke an ein zentrales Kontrollsystem zu senden.
Vorteile von Differenzialrelais
- Hohe Empfindlichkeit und Schnelligkeit: Differenzialrelais können Fehler sehr schnell erkennen und isolieren, oft innerhalb von Millisekunden, wodurch die Auswirkungen des Fehlers minimiert werden.
- Selektivität: Da sie nur auf Differenzströme reagieren, sind sie sehr selektiv und reduzieren die Wahrscheinlichkeit von Fehlauslösungen.
- Vielseitigkeit: Dank moderner Technologie können sie für eine Vielzahl von Anwendungen und in verschiedenen Systemen eingesetzt werden.
- Kommunikationsfähigkeiten: Moderne Relais können Systemdaten in Echtzeit übermitteln, was eine verbesserte Überwachung und Diagnose ermöglicht.
Fazit
Das Differenzialrelais ist ein unverzichtbares Instrument in der Elektroenergietechnik. Seine Fähigkeit, schnell und präzise auf Fehler zu reagieren, schützt wertvolle Ausrüstung und stellt sicher, dass Stromsysteme effizient und sicher laufen. Die jüngsten technologischen Fortschritte haben die Funktionalität und Zuverlässigkeit dieser Relais weiter erhöht, und ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl für viele Anwendungen in der Elektroindustrie. Es ist von entscheidender Bedeutung, die richtigen Schutzmaßnahmen in elektrischen Anlagen zu implementieren, und Differenzialrelais spielen dabei eine Schlüsselrolle.
