Dieser Artikel erklärt die Funktionsweise und Anwendungen von Detektordioden, beleuchtet ihre Vor- und Nachteile und gibt Tipps zur richtigen Auswahl.

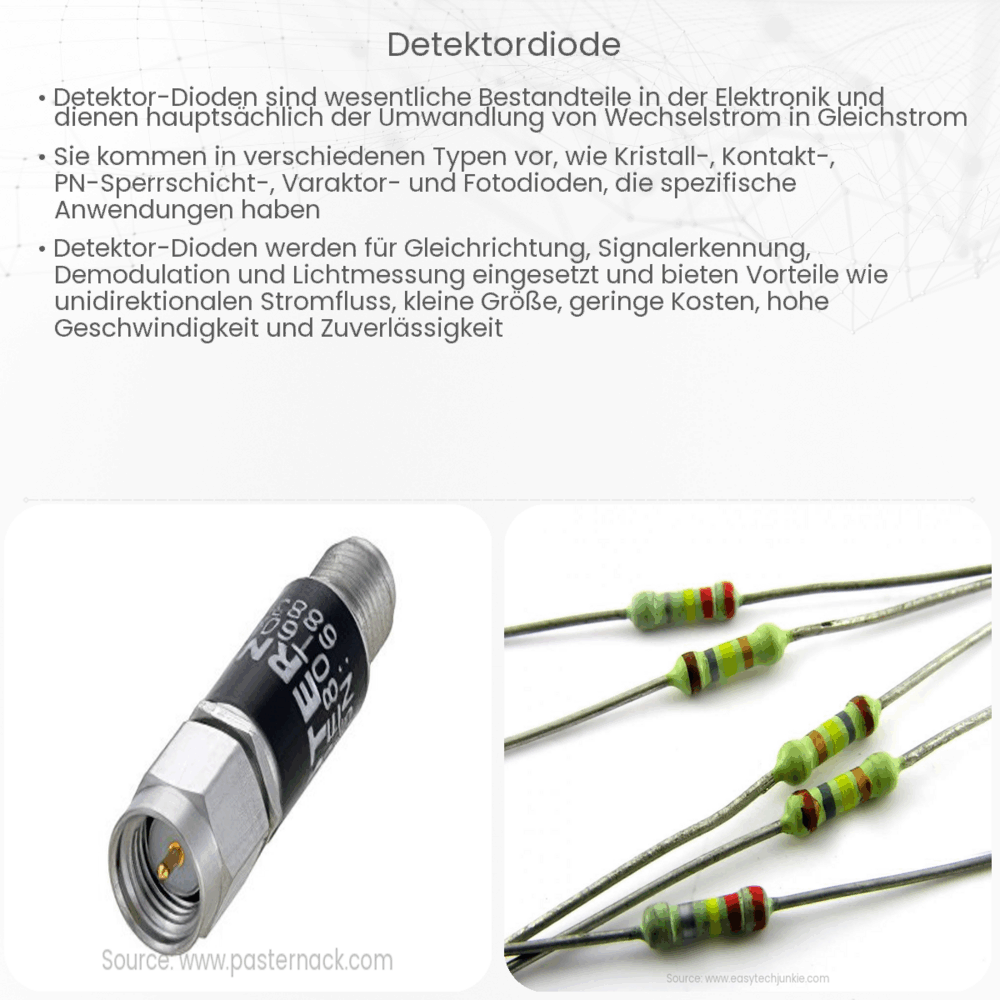

Was ist eine Detektordiode?
Die Detektordiode ist ein spezieller Halbleiterbauelementtyp, der hauptsächlich dazu verwendet wird, hochfrequente Signale in niederfrequente oder Gleichspannungssignale umzuwandeln. In der Funktechnik und anderen Kommunikationssystemen spielt sie eine entscheidende Rolle, da sie ermöglicht, übertragene Signale zu empfangen und zu lesen.
Funktionsweise der Detektordiode
Die Detektordiode funktioniert aufgrund des nichtlinearen Strom-Spannungs-Verhaltens des pn-Übergangs in Halbleiterdioden. Wenn ein hochfrequentes Signal auf eine Diode gelegt wird, reagiert die Diode darauf, indem sie das Signal gleichrichtet. Das bedeutet, sie lässt den Strom in nur einer Richtung fließen und wandelt somit das Wechselstromsignal in ein pulsierendes Gleichstromsignal um. Dieser Umwandlungsprozess ermöglicht es, die Information, die in einem hochfrequenten Signal kodiert ist, zu extrahieren und nutzbar zu machen.
Anwendungsgebiete
- Radiotechnik: Detektordioden werden häufig in AM-Radios verwendet, um die Amplitudenmodulationssignale zu demodulieren.
- Messgeräte: In Spektrumanalysatoren und Frequenzzählern können sie zur Erkennung von Frequenzkomponenten genutzt werden.
- Kommunikation: In optischen Empfangssystemen, beispielsweise bei Glasfaserkommunikation, werden sie zur Umwandlung von Lichtsignalen in elektrische Signale eingesetzt.
Typen von Detektordioden
Es gibt verschiedene Arten von Detektordioden, die für unterschiedliche Anwendungen und in verschiedenen Frequenzbereichen optimiert sind. Einige der gebräuchlichsten Typen sind:
- Germaniumdioden: Diese bieten eine niedrige Durchlassspannung und sind besonders gut für den Einsatz in AM-Radios geeignet.
- Schottky-Dioden: Sie besitzen eine sehr schnelle Schaltgeschwindigkeit und sind daher ideal für hohe Frequenzen.
- Photodioden: Diese sind spezialisiert auf die Umwandlung von Licht in elektrische Signale und werden oft in optischen Kommunikationssystemen verwendet.
Während die grundlegende Funktion bei allen Detektordioden ähnlich ist, bietet jede Art von Diode ihre eigenen Vorteile und Limitationen, abhängig von der spezifischen Anwendung.
Fortsetzung folgt…
Auswahl der richtigen Detektordiode
Bei der Auswahl einer Detektordiode für eine bestimmte Anwendung sollten mehrere Faktoren berücksichtigt werden:
- Frequenzbereich: Verschiedene Diodentypen eignen sich für verschiedene Frequenzbereiche. Es ist wichtig, eine Diode auszuwählen, die für den spezifischen Frequenzbereich der Anwendung optimiert ist.
- Empfindlichkeit: Je empfindlicher die Diode, desto besser kann sie schwächere Signale detektieren. Dies kann in Anwendungen wichtig sein, in denen das Signal eine geringe Amplitude hat.
- Ansprechzeit: In Anwendungen, die schnelle Signalwechsel erfordern, ist eine Diode mit kurzer Ansprechzeit von Vorteil.
- Temperaturstabilität: Für Anwendungen in extremen Umgebungen kann es wichtig sein, eine Diode zu wählen, die bei verschiedenen Temperaturen stabil arbeitet.
Vorteile und Nachteile von Detektordioden
Vorteile:
- Detektordioden sind in der Regel kompakt und leicht.
- Sie bieten eine schnelle Ansprechzeit, was sie ideal für hochfrequente Anwendungen macht.
- Aufgrund ihrer Robustheit und Langlebigkeit sind sie in vielen elektronischen Geräten weit verbreitet.
Nachteile:
- Sie können nicht für sehr hohe Leistungen verwendet werden, ohne beschädigt zu werden.
- Manche Detektordioden können teuer sein, je nach Typ und Anforderungen.
Fazit
Detektordioden sind wesentliche Bauelemente in vielen elektronischen Systemen und bieten die Möglichkeit, hochfrequente Signale zu detektieren und zu demodulieren. Mit einer Vielzahl von verfügbaren Typen, die für verschiedene Frequenzbereiche und Anwendungen optimiert sind, sind sie unverzichtbare Werkzeuge in der Welt der Elektronik. Bei der Auswahl der richtigen Diode für eine bestimmte Anwendung ist es jedoch wichtig, die spezifischen Anforderungen und die Eigenschaften jeder Diode sorgfältig zu berücksichtigen. Insgesamt sind Detektordioden trotz ihrer begrenzten Nachteile aufgrund ihrer Vielseitigkeit, Kompaktheit und Effizienz in der Elektronikindustrie unverzichtbar.
