Ein detaillierter Überblick über Darlington-Transistorarrays: ihre Struktur, Funktionsweise, Anwendungen und Vor- sowie Nachteile in elektronischen Schaltungen.
Was ist ein Darlington-Transistorarray?
Ein Darlington-Transistorarray, häufig auch als Darlington-Paar bezeichnet, ist eine spezielle Schaltung aus zwei Bipolartransistoren, die so verschaltet sind, dass sie den Stromverstärkungsfaktor der einzelnen Transistoren multiplizieren. Das bedeutet, dass ein kleiner Steuerstrom an der Basis des ersten Transistors einen signifikant größeren Strom am Kollektor des zweiten Transistors auslösen kann. Dies ermöglicht eine höhere Stromverstärkung als bei einem einzelnen Transistor.
Struktur und Funktionsweise
Das Darlington-Paar besteht aus zwei Transistoren: einem Eingangstransistor und einem Ausgangstransistor. Die Basis des Eingangstransistors bildet den Eingang des Darlington-Paares, während der Kollektor des Ausgangstransistors den Ausgang bildet. Der Emitter des Eingangstransistors ist mit der Basis des Ausgangstransistors verbunden, und beide Emitter sind gemeinsam verbunden.
Wenn ein kleiner Strom in die Basis des Eingangstransistors fließt, wird dieser Transistor aktiviert und lässt einen größeren Strom durch seinen Kollektor fließen. Dieser Strom fließt dann in die Basis des zweiten Transistors und aktiviert diesen ebenfalls, wodurch ein noch größerer Strom durch seinen Kollektor fließt. Die resultierende Stromverstärkung ist das Produkt der Stromverstärkungen der beiden einzelnen Transistoren.
Anwendungen von Darlington-Transistorarrays
Darlington-Transistorarrays sind aufgrund ihrer hohen Stromverstärkungsfähigkeit in vielen elektronischen Anwendungen nützlich. Sie werden häufig in Schaltungen eingesetzt, bei denen ein Mikrocontroller oder ein anderes Gerät mit niedrigem Stromausgang einen Verbraucher mit höherem Strom, wie z.B. einen Motor oder eine LED, steuern muss. Auch in Audioverstärkern und Relaisschaltungen finden sie Anwendung, da sie eine effiziente Signalverstärkung bieten.
Vorteile und Nachteile
Ein wesentlicher Vorteil des Darlington-Transistorarrays ist seine hohe Stromverstärkungsfähigkeit. Dadurch kann ein kleines Eingangssignal einen großen Ausgangsstrom steuern, was in vielen Anwendungen nützlich ist. Allerdings bringt diese hohe Verstärkung auch einige Nachteile mit sich. So hat das Darlington-Paar eine höhere Basis-Emitter-Spannung als ein einzelner Transistor und kann auch eine langsamere Schaltgeschwindigkeit aufweisen.
Integrierte Darlington-Arrays

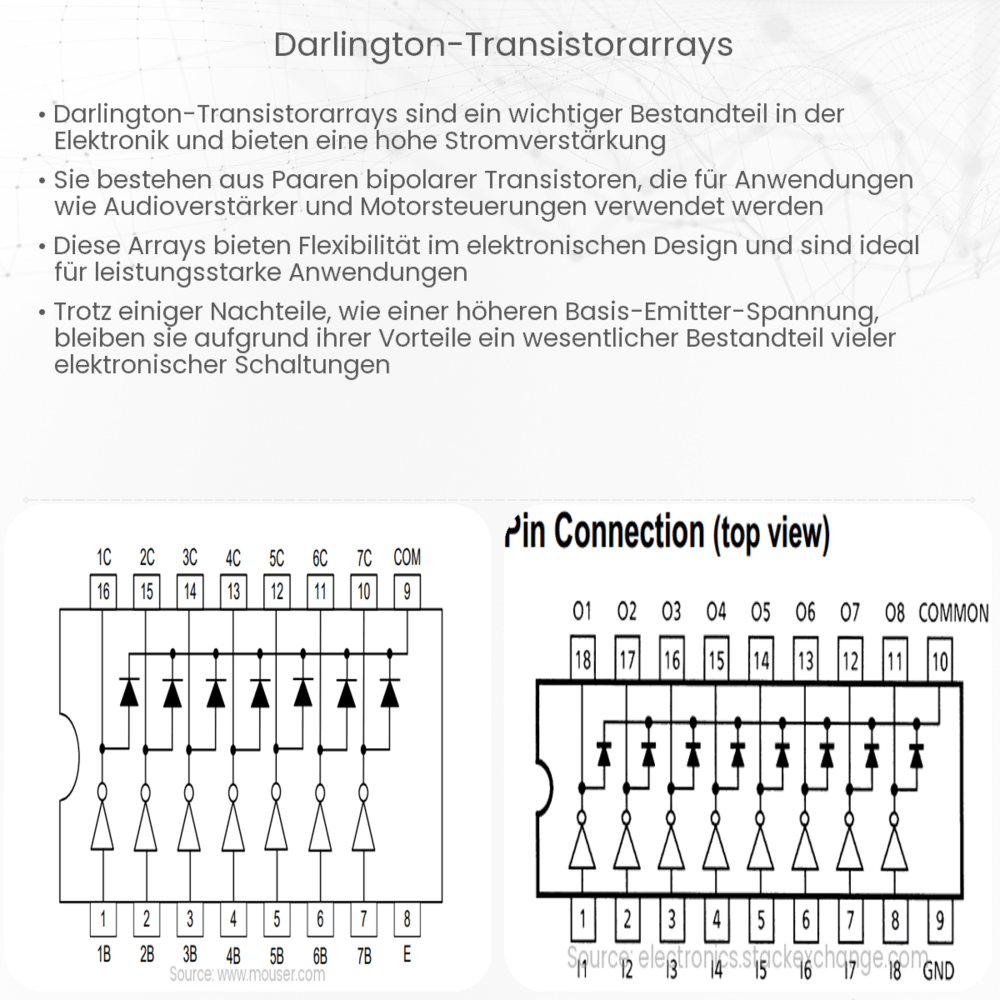

Es gibt integrierte Schaltkreise, die mehrere Darlington-Transistoren in einem einzigen Gehäuse enthalten. Diese werden oft als Darlington-Arrays oder -Treiber bezeichnet. Sie sind besonders nützlich in Anwendungen, bei denen mehrere Lasten unabhängig voneinander gesteuert werden müssen, z. B. bei der Steuerung von Schrittmotoren oder Anzeigen. Durch die Integration in einem Chip wird der Platzbedarf reduziert und die Schaltung vereinfacht.
Nachteile von Darlington-Arrays
Obwohl Darlington-Arrays viele Vorteile bieten, gibt es auch einige Herausforderungen bei ihrer Verwendung. Zum einen können sie thermische Probleme haben, wenn sie große Ströme steuern, da beide Transistoren im Array Wärme erzeugen. Es ist wichtig, für eine ausreichende Kühlung zu sorgen. Außerdem kann die höhere Basis-Emitter-Spannung dazu führen, dass sie in einigen Anwendungen nicht so effizient sind wie andere Transistorlösungen.
Fazit
Das Darlington-Transistorarray bietet eine effiziente Möglichkeit, kleine Signale in größere Ströme zu verstärken. Mit seiner Fähigkeit, hohe Ströme mit minimalen Eingangssignalen zu steuern, ist es ein wertvolles Werkzeug in vielen elektronischen Anwendungen. Trotz einiger Herausforderungen, wie der Notwendigkeit einer effektiven Kühlung und der höheren Basis-Emitter-Spannung, sind die Vorteile, die es bietet, oft überzeugend genug, um es zur bevorzugten Wahl in bestimmten Schaltungen zu machen. Wie bei jedem elektronischen Bauelement ist es jedoch wichtig, die spezifischen Anforderungen und Limitierungen des Darlington-Transistorarrays zu verstehen, um es optimal in elektronischen Designs zu nutzen.
