Bipolarer Sperrschichttransistor (BJT): Grundlagen und Arbeitsweise
Der Bipolare Sperrschichttransistor, oft einfach als BJT (Bipolar Junction Transistor) bezeichnet, ist eine der zentralen Bauteile in der modernen Elektronik und spielt eine wichtige Rolle in vielen elektronischen Schaltungen.
Was ist ein BJT?
Der BJT ist ein Halbleiterbauelement mit drei Anschlüssen, bekannt als Basis (B), Emitter (E) und Kollektor (C). Er funktioniert durch den Transport von Ladungsträgern durch eine Barriere oder „Sperrschicht“, und es gibt zwei Haupttypen von BJTs: den NPN- und den PNP-Transistor.
Aufbau und Funktionsweise

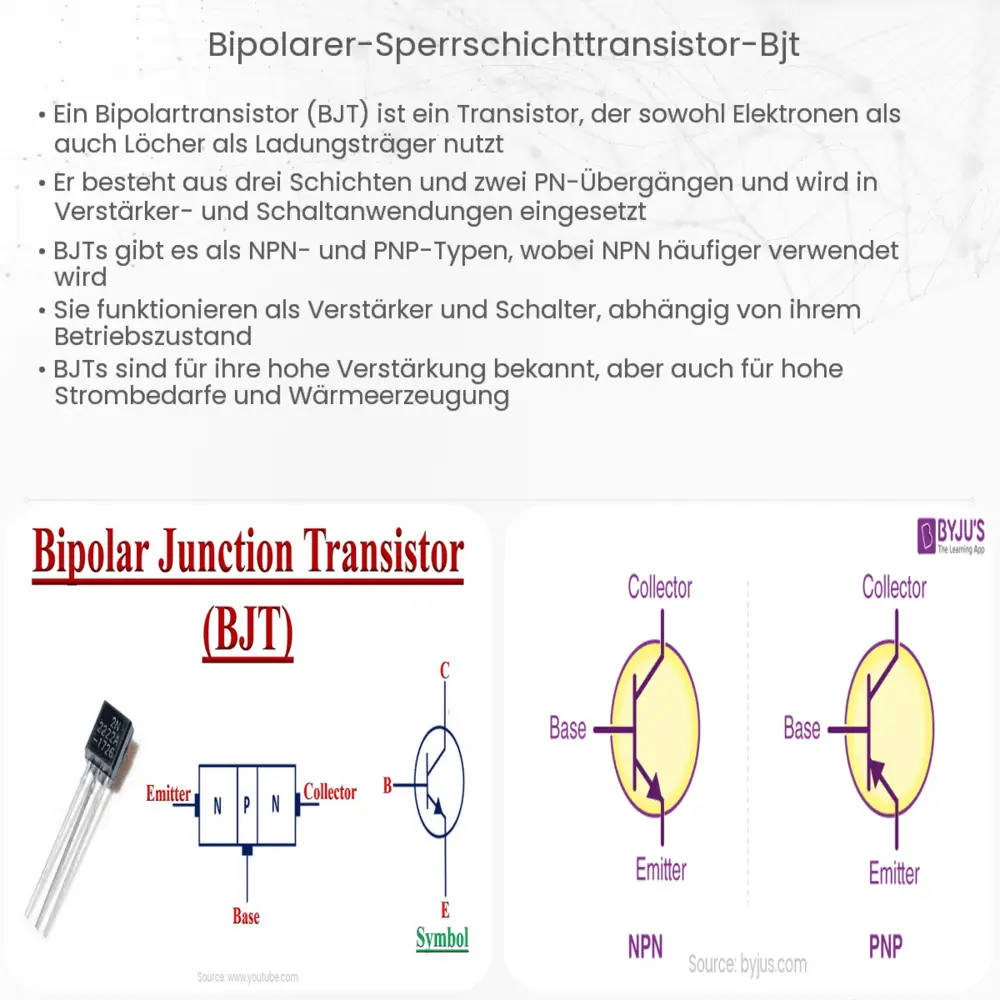

Ein BJT besteht aus drei abwechselnden Schichten von N- und P-dotierten Halbleitermaterialien. Bei einem NPN-Transistor wäre die Reihenfolge N-P-N, während es bei einem PNP-Transistor P-N-P ist. Die Mitte des Transistors, die als Basis bezeichnet wird, ist sehr dünn im Vergleich zu den Emitter- und Kollektorregionen.
Die Hauptfunktion eines BJT ist das Steuern eines großen Stroms zwischen Emitter und Kollektor durch einen kleinen Steuerstrom, der in die Basis eintritt (oder aus ihr austritt, je nach Transistortyp). Das Verhältnis des Kollektorstroms zum Basisstrom wird als Verstärkungsfaktor oder „Beta“ (β) bezeichnet.
- NPN-Transistor: Wenn eine positive Spannung an die Basis angelegt wird (im Vergleich zum Emitter), fließt ein kleiner Strom in die Basis. Dies erlaubt es einem viel größeren Strom, von Kollektor zu Emitter zu fließen.
- PNP-Transistor: Im Gegensatz dazu, wenn eine negative Spannung an die Basis eines PNP-Transistors angelegt wird, fließt ein kleiner Strom aus der Basis heraus, was wiederum einen großen Strom zwischen Emitter und Kollektor ermöglicht.
Der Hauptunterschied zwischen den beiden Typen liegt in der Richtung des Stromflusses und der Polarität der Steuerspannung.
Anwendungen
BJTs finden in einer Vielzahl von Anwendungen Verwendung, von der Signalverstärkung in Audio- und Radiogeräten bis hin zur Steuerung von großen Leistungsanwendungen wie Motortreibern. Sie können auch in Oszillatoren, Schaltern und vielen anderen elektronischen Schaltungen gefunden werden.
Ein wesentliches Merkmal des BJT ist seine Fähigkeit zur Stromverstärkung. Das bedeutet, dass ein kleiner Änderungsstrom, der in die Basis eingespeist wird, eine große Änderung im Kollektorstrom verursachen kann. Dies macht sie besonders nützlich in Verstärkerschaltungen, wo sie verwendet werden können, um schwache Signale zu verstärken.
Vorteile und Nachteile des BJT
Wie jedes elektronische Bauelement hat auch der BJT seine Stärken und Schwächen:
- Vorteile:
- Sie bieten eine gute Stromverstärkung.
- BJTs können in einem breiten Frequenzbereich arbeiten.
- Sie haben in der Regel niedrigere Rauschwerte im Vergleich zu Feld-Effekt-Transistoren (FETs).
- BJTs sind in vielen unterschiedlichen Bauformen und Größen erhältlich, was sie für diverse Anwendungen geeignet macht.
- Nachteile:
- BJTs verbrauchen mehr Leistung als FETs, da sie immer einen Basisstrom benötigen.
- Die Betriebstemperatur kann den BJT beeinflussen, insbesondere die Verstärkung.
- Bei hohen Frequenzen können Kapazitäten innerhalb des Transistors die Leistung beeinträchtigen.
Wichtige Parameter eines BJT
Wenn Sie einen BJT für eine bestimmte Anwendung auswählen, gibt es einige Schlüsselparameter, die Sie berücksichtigen sollten:
- Verstärkungsfaktor (β): Dies ist das Verhältnis des Kollektorstroms zum Basisstrom. Ein höherer β-Wert bedeutet eine größere Stromverstärkung.
- Kollektor-Emitter-Sperrspannung (VCE): Dies ist die maximale Spannung, die der Transistor zwischen Kollektor und Emitter aushalten kann, ohne beschädigt zu werden.
- Maximaler Kollektorstrom (IC): Der maximale Strom, den der Transistor sicher handhaben kann.
- Leistungsaufnahme: Die maximale Menge an Leistung, die der Transistor dissipieren kann, ohne Schaden zu nehmen.
Schlusswort
Der Bipolare Sperrschichttransistor (BJT) bleibt trotz der Entwicklung neuer Technologien ein unverzichtbares Bauelement in der Elektronik. Seine Fähigkeit zur Stromverstärkung und sein breiter Anwendungsbereich machen ihn zu einer wichtigen Wahl für viele elektronische Anwendungen. Obwohl es Alternativen wie FETs gibt, bieten BJTs einzigartige Vorteile, die sie in vielen Situationen zur ersten Wahl machen. Wie bei allen elektronischen Bauelementen ist es wichtig, den BJT richtig auszuwählen und in der Schaltung zu verwenden, um optimale Ergebnisse zu erzielen.
