Entdecken Sie die Funktionsweise, Typen und Anwendungen von Band-Sperrfiltern in der Elektronik und wie sie unerwünschte Frequenzen filtern.

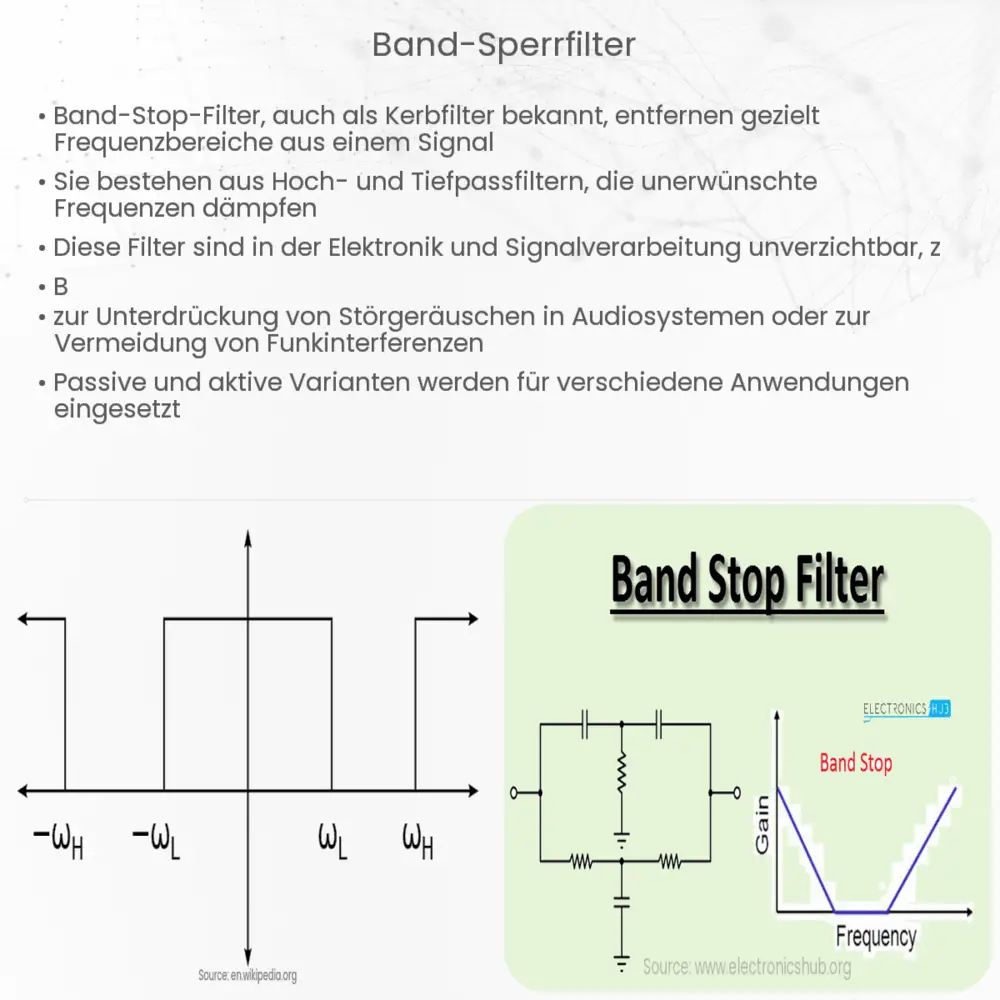

Was ist ein Band-Sperrfilter?
Ein Band-Sperrfilter, auch bekannt als Bandsperre oder Notch-Filter, ist ein elektronisches Gerät oder eine Schaltung, die dazu dient, ein bestimmtes Frequenzband zu unterdrücken, während sie gleichzeitig andere Frequenzen passieren lässt. Solche Filter sind in verschiedenen Bereichen der Elektronik und Telekommunikation von großer Bedeutung, da sie unerwünschte Frequenzen eliminieren oder dämpfen können.
Funktionsweise eines Band-Sperrfilters
Die Funktionsweise eines Band-Sperrfilters basiert auf dem Prinzip der Frequenzselektivität. Der Filter ist so konstruiert, dass er ein spezifisches Frequenzband blockiert, während er Frequenzen außerhalb dieses Bandes durchlässt. Dies wird erreicht, indem zwei Arten von Filtern kombiniert werden: ein Hochpassfilter, der Frequenzen oberhalb eines bestimmten Grenzwertes durchlässt, und ein Tiefpassfilter, der Frequenzen unterhalb eines anderen Grenzwertes durchlässt. Die Frequenzen zwischen diesen beiden Grenzwerten bilden das zu sperrende Band.
Anwendungsbereiche des Band-Sperrfilters
Band-Sperrfilter finden breite Anwendung in der Audio- und RF-Technik. In Audiosystemen werden sie eingesetzt, um unerwünschte Frequenzen wie Brumm- oder Rauschgeräusche zu entfernen. In der Funktechnik dienen sie dazu, bestimmte Frequenzbänder zu blockieren, um Interferenzen mit anderen Übertragungen zu vermeiden. Zudem sind sie in der Medizintechnik zur Unterdrückung von Netzbrummen in elektronischen Geräten wichtig.
Arten von Band-Sperrfiltern
Es gibt verschiedene Arten von Band-Sperrfiltern, die sich in ihrer Bauweise und ihren Eigenschaften unterscheiden. Zu den gängigsten Typen gehören:
- RC-Filter: Diese bestehen aus einem Widerstand (R) und einem Kondensator (C) und eignen sich besonders für niedrige Frequenzen.
- RLC-Filter: Diese Filter verwenden eine Kombination aus Widerstand (R), Induktivität (L) und Kondensator (C) und bieten eine höhere Selektivität als RC-Filter.
- Aktive Filter: Sie nutzen Verstärkerelemente, um die Filtercharakteristik zu verbessern und können auch bei höheren Frequenzen eingesetzt werden.
Design und Charakteristika
Beim Design eines Band-Sperrfilters sind verschiedene Parameter zu berücksichtigen, wie die Breite des Sperrbereichs, die Flankensteilheit und die Dämpfung. Die genaue Auslegung hängt vom jeweiligen Anwendungsfall ab. Ein entscheidender Faktor ist die sogenannte Güte oder Q-Faktor des Filters, der die Schärfe der Filtercharakteristik bestimmt.
Der Q-Faktor eines Band-Sperrfilters
Der Q-Faktor (Qualitätsfaktor) ist ein wesentliches Merkmal eines Band-Sperrfilters. Er beschreibt, wie scharf das Sperrband ist. Ein hoher Q-Faktor bedeutet eine schmale und scharfe Filterkurve, wodurch das Filter effektiv ein enges Frequenzband blockiert. Ein niedriger Q-Faktor führt zu einer breiteren Filterkurve, was für Anwendungen nützlich ist, bei denen ein breiteres Frequenzband unterdrückt werden soll.
Die Herausforderungen bei der Implementierung
Die Realisierung eines effektiven Band-Sperrfilters kann Herausforderungen mit sich bringen, insbesondere in Bezug auf die Stabilität und die Einhaltung der Spezifikationen. Bei hohen Frequenzen können parasitäre Effekte wie Kapazitäten oder Induktivitäten die Leistung beeinträchtigen. Zudem ist die exakte Abstimmung der Filterkomponenten entscheidend, um die gewünschte Sperrwirkung zu erzielen.
Digitale Band-Sperrfilter
In der modernen Elektronik kommen zunehmend digitale Band-Sperrfilter zum Einsatz. Diese werden softwarebasiert realisiert und bieten eine hohe Flexibilität in Bezug auf die Anpassung der Filterparameter. Digitale Filter sind besonders in Systemen nützlich, die eine dynamische Anpassung der Filtereigenschaften erfordern, wie in der digitalen Signalverarbeitung.
Zusammenfassung und Schlussfolgerung
Band-Sperrfilter sind in vielen technischen Bereichen unverzichtbar, da sie gezielt unerwünschte Frequenzen unterdrücken können. Ihre Anwendung reicht von der Audiotechnik über die Funktechnik bis hin zur Medizintechnik. Das Verständnis ihrer Funktionsweise, der verschiedenen Arten sowie der Herausforderungen bei der Implementierung ist entscheidend für ihre erfolgreiche Nutzung. Mit der fortschreitenden Entwicklung der digitalen Technologie gewinnen digitale Band-Sperrfilter an Bedeutung, da sie eine größere Flexibilität und Präzision in der Signalverarbeitung ermöglichen. Insgesamt spielen Band-Sperrfilter eine wichtige Rolle in der modernen Elektronik und tragen dazu bei, die Leistung und Effizienz von elektronischen Systemen zu verbessern.
