Reed-Schalter Näherungssensor

Überblick über Reed-Schalter Näherungssensoren: Funktionsweise, Vorteile, Anwendungsbereiche, Varianten und Tipps zur Auswahl. Alles über Magnetdetektionstechnologie.

Reed-Schalter Näherungssensor

Die Reed-Schalter Näherungssensor Technologie

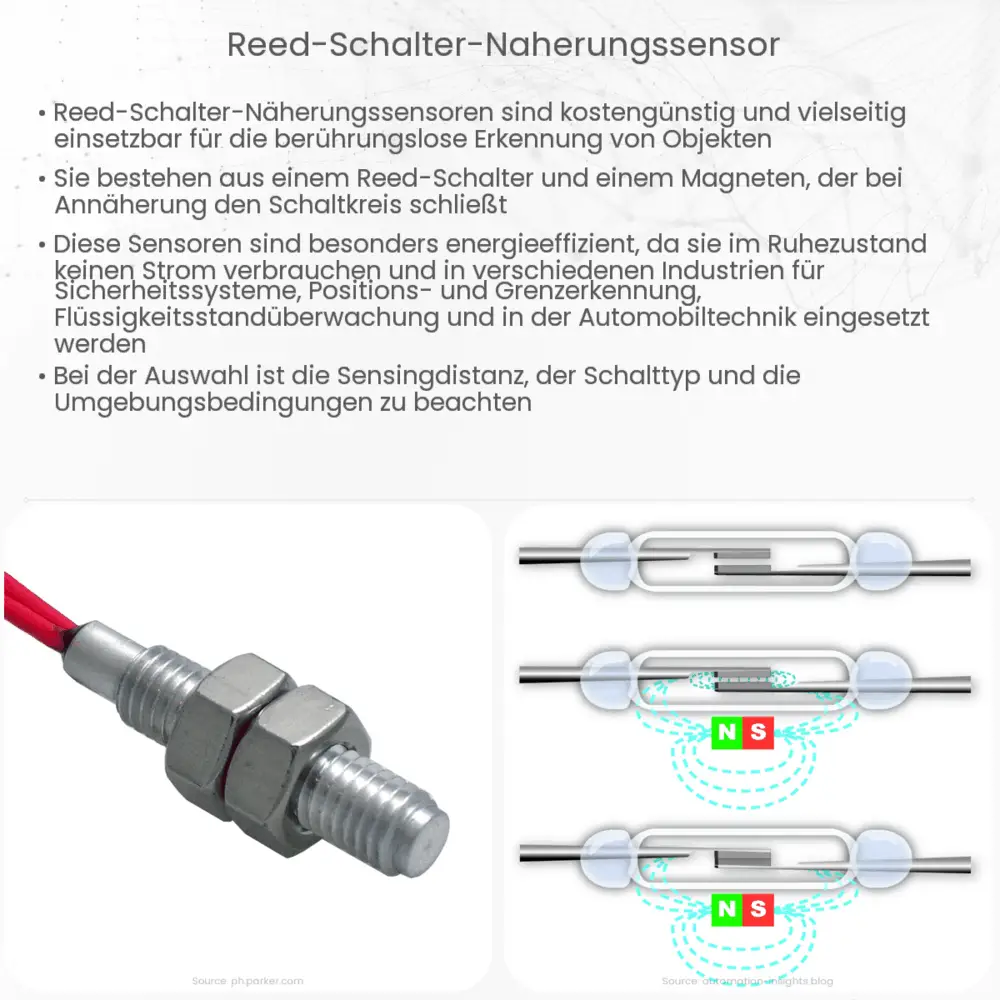

Ein Reed-Schalter Näherungssensor ist ein elektronisches Bauteil, das seine Schaltzustände durch die Annäherung eines Magneten verändert. Er besteht im Kern aus zwei dünnen Metallzungen, die in einem luftleeren oder gasgefüllten Glasröhrchen eingeschlossen sind. Wird ein Magnet dem Sensor genähert, ziehen sich die Metallzungen an und schließen einen elektrischen Stromkreis.

Arbeitsweise des Reed-Schalters

Die Hauptkomponenten eines Reed-Schalters sind zwei ferromagnetische Metallkontakte, die normalerweise getrennt voneinander sind. In der Anwesenheit eines Magnetfelds werden die Metallkontakte zusammengezogen, wodurch ein elektrischer Strom durch den Schalter fließen kann. Entfernt man den Magnet wieder, gehen die Kontakte in ihre Ausgangsposition zurück und unterbrechen den Stromkreis.

Vorteile von Reed-Schalter Näherungssensoren

  1. Robustheit und Langlebigkeit: Da die Kontakte des Reed-Schalters in einem geschlossenen Glasröhrchen liegen, sind sie gegenüber äußeren Einflüssen wie Staub, Feuchtigkeit und Schmutz gut geschützt. Dies verleiht dem Sensor eine besonders hohe Lebensdauer.
  2. Einfache Integration: Reed-Schalter Näherungssensoren benötigen keine externe Stromquelle, um zu funktionieren. Sie können daher einfach in verschiedene Schaltungen und Geräte integriert werden.
  3. Flexibilität: Diese Sensoren können sowohl als Öffner (normally open) als auch als Schließer (normally closed) konfiguriert werden, je nachdem, wie die Schaltung gestaltet ist.

Anwendungsbereiche

  • Haushaltsgeräte: In vielen modernen Haushaltsgeräten, wie Waschmaschinen und Kühlschränken, werden Reed-Schalter Näherungssensoren verwendet, um Türen oder Klappen zu erkennen.
  • Sicherheitssysteme: Sie dienen oft als Kontakte in Alarmsystemen, um zu überwachen, ob Fenster oder Türen geöffnet sind.
  • Industrielle Automation: In Fertigungsanlagen können sie zum Erfassen von Maschinenpositionen oder zur Überwachung von Sicherheitsvorrichtungen eingesetzt werden.

Insgesamt bieten Reed-Schalter Näherungssensoren eine zuverlässige und kosteneffektive Möglichkeit, die Anwesenheit eines Magneten zu detektieren und entsprechend zu reagieren.

Varianten und Auswahlkriterien

Reed-Schalter Näherungssensoren gibt es in verschiedenen Bauformen und Ausführungen, je nach Anwendungsbedarf. Einige häufige Varianten sind:

  • Einfacher Reed-Schalter: Er funktioniert mit nur einem Schaltkontakt. Er schließt, wenn ein Magnet in der Nähe ist und öffnet, wenn er entfernt wird.
  • Wechselschalter: Diese Variante verfügt über zwei Kontakte, einen Öffner und einen Schließer. Sie kann entweder den einen oder den anderen Zustand annehmen, je nach Magnetposition.
  • Verstärkter Reed-Sensor: Dieser Typ beinhaltet zusätzlich zur Basisfunktion des Reed-Schalters einen elektronischen Verstärker, der die Empfindlichkeit und Reaktionsgeschwindigkeit des Sensors erhöht.

Bei der Auswahl eines Reed-Schalter Näherungssensors sind mehrere Faktoren zu berücksichtigen, wie z.B. die benötigte Schaltleistung, die Umgebungsbedingungen, die Größe des Sensors und natürlich auch das Preis-Leistungs-Verhältnis.

Nachteile und Limitierungen

Obwohl Reed-Schalter Näherungssensoren viele Vorteile bieten, gibt es auch einige Limitierungen:

  • Empfindlichkeit gegenüber starken Magnetfeldern: Zu starke Magnetfelder können den Schalter dauerhaft schließen oder öffnen und so die Funktion beeinträchtigen.
  • Begrenzte Schaltfrequenz: Die mechanischen Eigenschaften des Reed-Schalters setzen der Schaltfrequenz Grenzen.
  • Physikalische Größe: Für Anwendungen, bei denen der Platz begrenzt ist, kann die Größe des Sensors problematisch sein.

Fazit

Reed-Schalter Näherungssensoren sind eine bewährte und zuverlässige Technologie, die in einer Vielzahl von Anwendungen eingesetzt wird. Ihre einfache Handhabung, Robustheit und Flexibilität machen sie zu einer bevorzugten Wahl für viele Anwendungen. Obwohl sie einige Nachteile und Limitierungen haben, bieten sie in den meisten Fällen eine kosteneffektive und praktikable Lösung für die Magneterkennung. Wie bei jeder Technologie ist es wichtig, den spezifischen Bedarf und die Umgebungsbedingungen zu berücksichtigen, um den richtigen Sensor für die jeweilige Anwendung auszuwählen.
