Der Artikel beleuchtet den Axialflussmotor, seine Funktionsweise und Vorteile. Erfahren Sie mehr über die Technik und Anwendungen in modernen Antrieben.

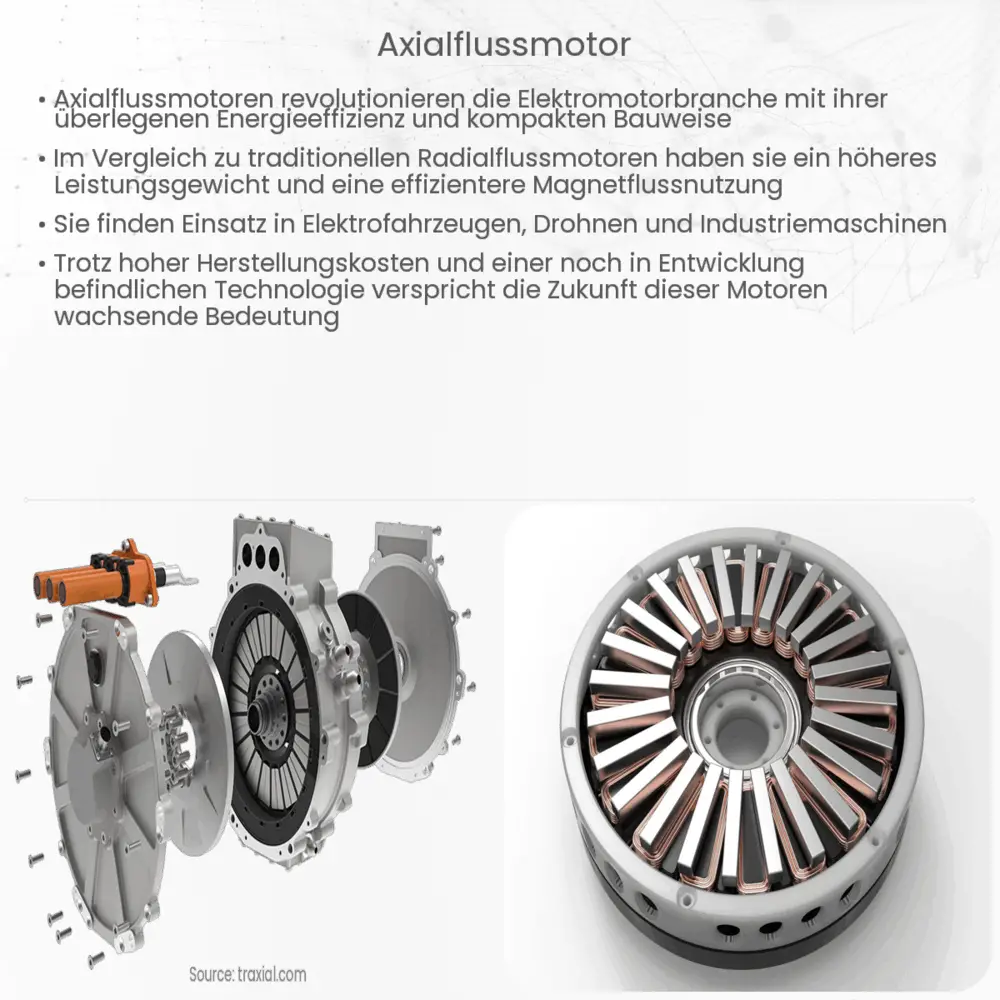

Einführung in den Axialflussmotor
Der Axialflussmotor, häufig auch als Axialmotor bezeichnet, ist eine Art von Elektromotor, bei dem die magnetische Flussrichtung im Wesentlichen parallel zur Motorwelle verläuft. Im Gegensatz zu herkömmlichen Radialflussmotoren, bei denen der Fluss senkrecht zur Welle steht, weisen Axialflussmotoren eine besondere Bauweise und eine Reihe von Vorteilen auf.
Grundprinzipien des Axialflussmotors
Wie jeder Elektromotor nutzt auch der Axialflussmotor das Prinzip der elektromagnetischen Induktion. Bei der Drehbewegung wird der Rotor des Motors durch magnetische Felder angetrieben, die durch den Stromfluss in den Spulen des Stators erzeugt werden. Die Hauptunterscheidung zwischen einem Axialflussmotor und einem Radialflussmotor liegt in der Anordnung dieser Spulen und Magnetfelder.
- Rotordesign: Beim Axialflussmotor sind sowohl die Permanentmagnete als auch die Wicklungen im Wesentlichen in einer flachen, scheibenförmigen Anordnung angebracht. Dies unterscheidet sich von der zylindrischen Anordnung bei den meisten herkömmlichen Motoren.
- Flussrichtung: Wie der Name schon sagt, fließt der magnetische Fluss axial, also entlang der Achse des Motors, und nicht radial.
Vorteile des Axialflussmotors
Axialflussmotoren bieten eine Vielzahl von Vorteilen gegenüber ihren Radialflussgegenstücken. Einige dieser Vorteile umfassen:
- Eine kompaktere und leichtere Bauweise, was zu einer besseren Energieeffizienz führen kann.
- Eine einfachere und kostengünstigere Fertigung durch die scheibenförmige Bauweise.
- Die Fähigkeit, hohe Drehzahlen mit weniger mechanischem Verschleiß zu erreichen.
Trotz dieser Vorteile haben Axialflussmotoren auch einige Nachteile, die ihre Anwendbarkeit in bestimmten Situationen einschränken können. Dazu gehören beispielsweise Herausforderungen bei der Kühlung und mechanischen Belastungen, die durch die spezifische Bauweise entstehen.
Im nächsten Abschnitt werden wir tiefer in die technischen Details eintauchen und erläutern, wie ein Axialflussmotor genau funktioniert.
Technische Details des Axialflussmotors
Um das Funktionsprinzip des Axialflussmotors zu verstehen, müssen wir uns die Kernkomponenten und deren Interaktion genauer ansehen:
- Stator: Der Stator eines Axialflussmotors besteht in der Regel aus mehreren geschichteten Spulen, die konzentrisch angeordnet sind. Wenn elektrischer Strom durch diese Spulen fließt, wird ein magnetisches Feld erzeugt, das axial ausgerichtet ist.
- Rotor: Der Rotor enthält Permanentmagnete, die sich in Reaktion auf das magnetische Feld des Stators drehen. Da die Magnete axial ausgerichtet sind, folgen sie dem von den Spulen erzeugten magnetischen Feld, was eine Drehung des Rotors verursacht.
- Lagerung und Kühlung: Aufgrund der flachen Bauweise des Axialflussmotors kann die Lagerung komplizierter sein als bei konventionellen Motoren. Zudem kann die Kühlung eine Herausforderung darstellen, da die Wärme weniger Raum hat, um sich zu verteilen. Hier kommen oft innovative Kühlungslösungen zum Einsatz.
Anwendungen des Axialflussmotors
Wegen ihrer besonderen Vorteile werden Axialflussmotoren in verschiedenen Bereichen eingesetzt. Häufig findet man sie in Anwendungen, bei denen eine hohe Leistungsdichte und ein kompaktes Design erforderlich sind. Einige typische Anwendungsbeispiele sind:
- Elektrische Fahrzeuge, insbesondere in Konzepten, die einen in-wheel Motor nutzen.
- Drohnen und andere kleine fliegende Geräte.
- Kompakte industrielle Antriebe.
Fazit
Der Axialflussmotor bietet durch seine einzigartige Bauweise und Arbeitsweise viele Vorteile gegenüber herkömmlichen Motoren. Obwohl es gewisse technische Herausforderungen gibt, wie die effektive Kühlung und spezielle Lageranforderungen, bieten die Energieeffizienz und das kompakte Design enormes Potenzial für eine Vielzahl von Anwendungen. Mit der fortlaufenden Entwicklung und den technologischen Fortschritten in der Elektromobilität und anderen Bereichen werden Axialflussmotoren wahrscheinlich eine immer wichtigere Rolle in der modernen Antriebstechnik spielen.
