Dieser Artikel bietet einen umfassenden Einblick in Axial-Draht-Drosseln, ihre Funktionsweise, technischen Aspekte und Anwendungen in der Elektronik.
Einführung in die Axial-Draht-Drossel
Eine Axial-Draht-Drossel ist eine Art von induktivem Bauelement, das in einer Vielzahl elektronischer Schaltungen eingesetzt wird. Sein Hauptzweck besteht darin, den Wechselstromfluss in einer Schaltung zu begrenzen oder die Filtereigenschaften einer Schaltung zu verbessern. Drosseln sind in verschiedenen Formen und Größen erhältlich, aber in diesem Artikel konzentrieren wir uns auf die Axial-Draht-Drossel.
Aufbau und Design

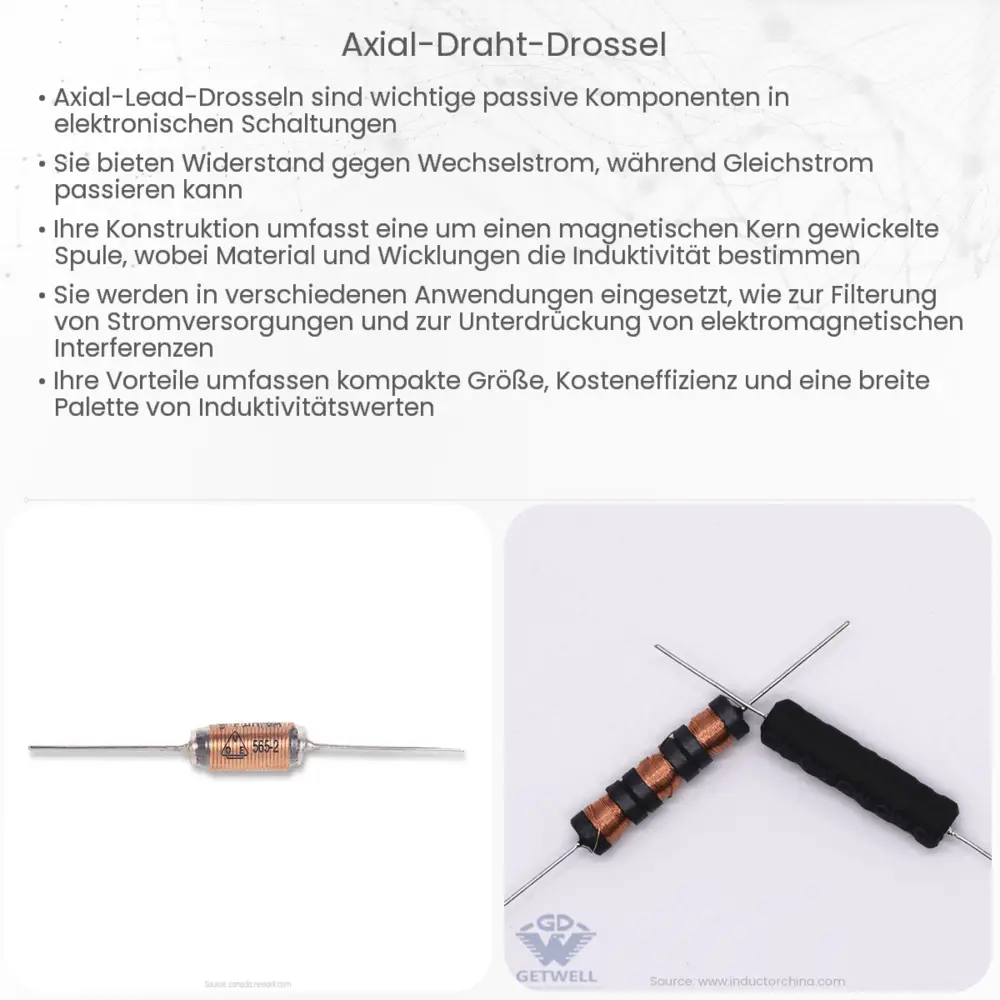

Die Axial-Draht-Drossel besteht aus einem Draht, der spiralförmig um einen zentralen Kern gewickelt ist. Der Draht wird oft aus einem leitfähigen Material wie Kupfer gefertigt, während der Kern in der Regel aus einem ferromagnetischen Material besteht, um die Induktivität zu erhöhen. Die Achse der Drossel bezeichnet die Richtung, in der die Anschlüsse oder Enden des Drahtes ausgerichtet sind.
Funktionsweise
Die Hauptfunktion einer Drossel ist es, eine Induktivität in einer Schaltung zu bieten. Wenn Strom durch den Draht fließt, erzeugt dies ein magnetisches Feld um den Draht herum. Ändert sich der Stromfluss, ändert sich auch das Magnetfeld. Diese Änderung des Magnetfeldes erzeugt eine Spannung im Draht, die der ursprünglichen Stromänderung entgegenwirkt. Dieses Phänomen wird als Selbstinduktion bezeichnet und ist der Hauptmechanismus, durch den Drosseln den Wechselstromfluss in einer Schaltung beeinflussen.
Anwendungen
- Filterung: Drosseln werden häufig in Kombination mit Kondensatoren in Filtern eingesetzt, um unerwünschte Frequenzen auszufiltern und die Signalqualität zu verbessern.
- Strombegrenzung: In einigen Anwendungen, wie z.B. in Schaltnetzteilen, werden Drosseln verwendet, um den Stromfluss zu begrenzen und einen stabilen Betrieb zu gewährleisten.
- Verhinderung von Hochfrequenzstörungen: Drosseln können dazu beitragen, Hochfrequenzstörungen in elektronischen Geräten zu reduzieren oder zu eliminieren.
Die Axial-Draht-Drossel hat aufgrund ihrer Bauweise und ihrer effektiven Funktion in der Elektronik einen festen Platz gefunden. In den folgenden Abschnitten werden wir tiefer in die technischen Aspekte und weitere Anwendungen eintauchen.
Technische Aspekte der Axial-Draht-Drossel
Bei der Auswahl und dem Einsatz von Axial-Draht-Drosseln sind verschiedene technische Aspekte zu berücksichtigen:
- Induktivitätswert: Dies ist ein Maß für die Fähigkeit der Drossel, ein Magnetfeld zu erzeugen. Er wird in Henry (H) gemessen und bestimmt, wie effektiv die Drossel bei der Begrenzung des Wechselstromflusses ist.
- Maximaler Strom: Jede Drossel hat eine maximale Strombelastbarkeit, die sie sicher handhaben kann. Dieser Wert sollte nicht überschritten werden, um Überhitzung oder Schäden zu vermeiden.
- Resonanzfrequenz: Bei einer bestimmten Frequenz kann die Drossel in Resonanz mit anderen Bauteilen geraten, was zu unerwünschten Schwingungen führen kann. Es ist wichtig, die Resonanzfrequenz zu kennen und zu vermeiden.
- Größe und Form: Abhängig vom Einsatzbereich und Platzbedarf kann die Größe der Drossel von Bedeutung sein. Axial-Draht-Drosseln sind in der Regel kompakter als andere Drosseltypen.
Weitere Anwendungen
Abgesehen von den bereits erwähnten Anwendungen werden Axial-Draht-Drosseln auch in folgenden Bereichen eingesetzt:
- Als Energiespeicher in Schaltnetzteilen und Konvertern.
- Zum Schutz empfindlicher Komponenten vor Spannungsspitzen.
- In der Telekommunikation zur Vermeidung von Signalverzerrungen.
Schlussfolgerung
Die Axial-Draht-Drossel ist ein unverzichtbares Bauelement in vielen elektronischen Schaltungen. Dank ihrer Fähigkeit, den Wechselstromfluss zu begrenzen, Hochfrequenzstörungen zu reduzieren und in Kombination mit anderen Bauteilen effektive Filterlösungen zu bieten, hat sie sich als zuverlässiges und vielseitiges Bauelement erwiesen. Bei der Auswahl der richtigen Drossel ist es entscheidend, die technischen Spezifikationen und Anforderungen der jeweiligen Anwendung zu berücksichtigen. Insgesamt bietet die Axial-Draht-Drossel eine Kombination aus Leistung, Vielseitigkeit und Kompaktheit, die sie zu einem geschätzten Bestandteil moderner Elektronik macht.
