Der Artikel bietet einen tiefen Einblick in den Armstrong-Oszillator, seine Funktionsweise, Anwendungen und Bedeutung in der Radiotechnik und Elektronik.
Einleitung zu Armstrong-Oszillatoren
Der Armstrong-Oszillator, auch als „Hartley-Oszillator“ bekannt, ist eine Art elektronischer Oszillator. Er erzeugt eine sinusförmige Ausgangswelle ohne Notwendigkeit eines externen Signals. Edwin H. Armstrong, der den Oszillator 1912 erfand, hat mit dieser Entwicklung einen wesentlichen Beitrag zur Radiotechnik geleistet.
Grundlegende Funktionsweise

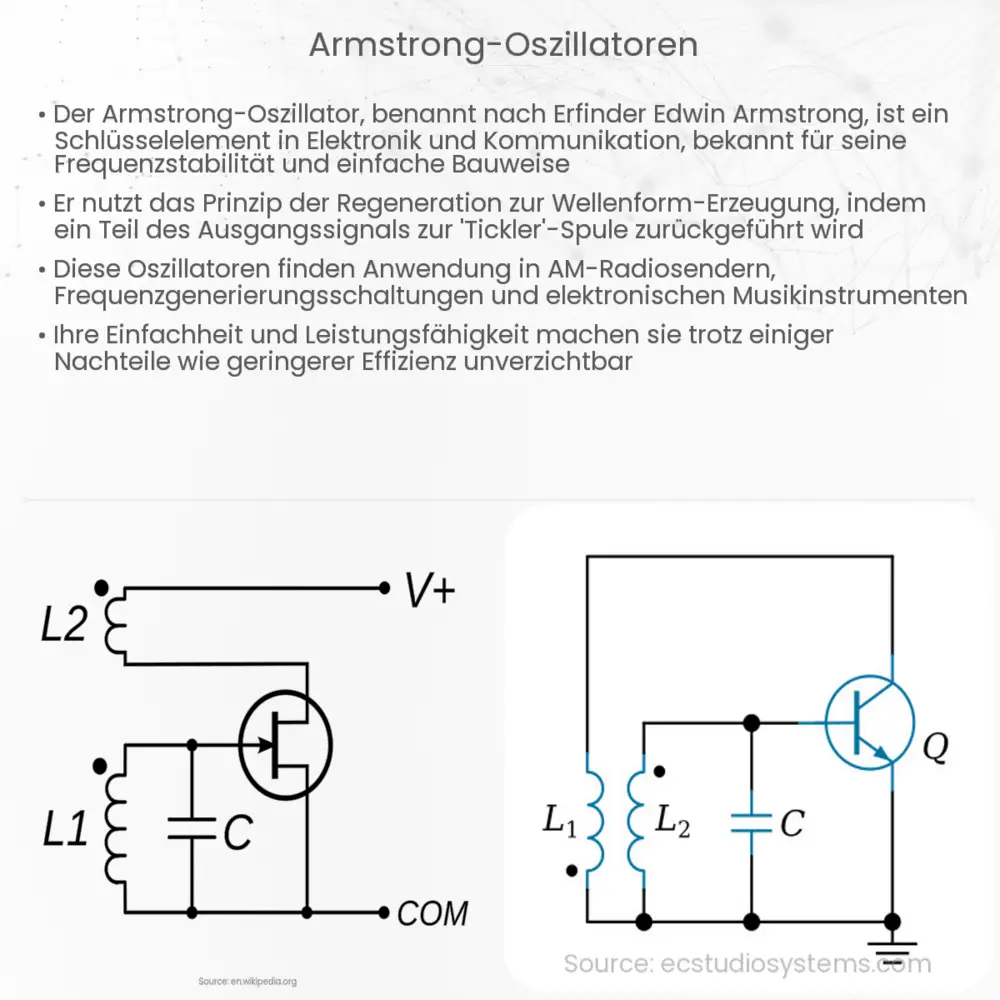

Im Kern besteht der Armstrong-Oszillator aus einem Verstärker und einem Frequenzselektionsnetzwerk. Das Frequenzselektionsnetzwerk besteht normalerweise aus einer Spule und einem Kondensator. Der Oszillator funktioniert durch Rückkopplung: Ein Teil des Ausgangssignals wird in den Eingang des Verstärkers zurückgeführt, was zu einer anhaltenden Schwingung führt.
Die Komponenten
- Verstärker: Ein Verstärker nimmt ein schwaches elektrisches Signal auf und erhöht seine Amplitude. Beim Armstrong-Oszillator wird die Ausgangsspannung des Verstärkers zurück an den Eingang gespeist, um die Schwingung aufrechtzuerhalten.
- Spule: Auch als Induktivität bezeichnet, speichert sie Energie im Magnetfeld, wenn Strom hindurchfließt und gibt diese Energie wieder ab, wenn der Stromfluss variiert.
- Kondensator: Dieses Bauelement speichert Energie in einem elektrischen Feld. Der Kondensator und die Spule arbeiten zusammen, um eine Resonanzfrequenz zu bestimmen, bei der der Oszillator schwingt.
Rückkopplungsmechanismus
Ein entscheidendes Merkmal von Oszillatoren ist die Rückkopplung. Ohne Rückkopplung würde das Signal im Verstärker nicht schwingen. Beim Armstrong-Oszillator wird ein Teil des verstärkten Ausgangssignals zurück an den Eingang geführt. Dieser Prozess wird so lange wiederholt, bis ein stabiles sinusförmiges Signal erzeugt wird. Das Feedback wird häufig über einen geteilten Induktor bereitgestellt, wobei ein Teil des Induktors mit dem Ausgang und ein anderer Teil mit dem Eingang verbunden ist.
Die Stabilität und Qualität des erzeugten Signals hängt von der Qualität der Komponenten und der genauen Abstimmung des Systems ab. Die Resonanzfrequenz, bei der der Oszillator schwingt, kann durch Veränderung der Werte von Spule und Kondensator angepasst werden.
Anwendungen des Armstrong-Oszillators
Armstrong-Oszillatoren werden häufig in Radiosendern und Empfängern, Signalgeneratoren und anderen Anwendungen eingesetzt, bei denen ein stabiles sinusförmiges Signal benötigt wird. Da sie einfach zu bauen und anzupassen sind, werden sie oft in Bildungsprojekten und Amateurfunkanwendungen verwendet.
Vorteile und Nachteile
Wie bei jeder Technologie gibt es sowohl Vor- als auch Nachteile beim Armstrong-Oszillator:
- Vorteile:
- Relativ einfache Konstruktion und Design.
- Stabile Schwingung bei richtiger Abstimmung.
- Möglichkeit zur Anpassung der Resonanzfrequenz durch Änderung der Werte von Spule und Kondensator.
- Benötigt wenige Komponenten und ist kostengünstig.
- Nachteile:
- Kann störanfällig sein, wenn er externen elektromagnetischen Interferenzen ausgesetzt ist.
- Die Qualität und Stabilität des Signals kann beeinträchtigt werden, wenn minderwertige Komponenten verwendet werden.
Zusammenfassung
Der Armstrong- oder Hartley-Oszillator ist eine herausragende Erfindung in der Welt der Elektronik, die eine Vielzahl von Anwendungen in der Radiotechnik ermöglicht hat. Mit seiner Fähigkeit, ein stabiles sinusförmiges Signal zu erzeugen, und seiner einfachen und kostengünstigen Konstruktion, bleibt er eine beliebte Wahl für viele elektronische Anwendungen. Trotz einiger Nachteile und Herausforderungen bietet der Armstrong-Oszillator Ingenieuren und Hobbyelektronikern ein effektives Mittel zur Signalgenerierung.
Schlusswort
Das Verständnis der Funktionsweise von Oszillatoren, insbesondere des Armstrong-Oszillators, ist für jeden, der in der Elektronik arbeitet oder sie studiert, von unschätzbarem Wert. Obwohl es modernere und komplexere Oszillatortypen gibt, bietet der Armstrong-Oszillator einen grundlegenden Einblick in die Prinzipien der Schwingungserzeugung und -verstärkung. Das Wissen um seine Geschichte, Funktionsweise und Anwendungen gibt uns einen tiefen Einblick in die Grundlagen der Radiotechnik und Elektronik im Allgemeinen.
