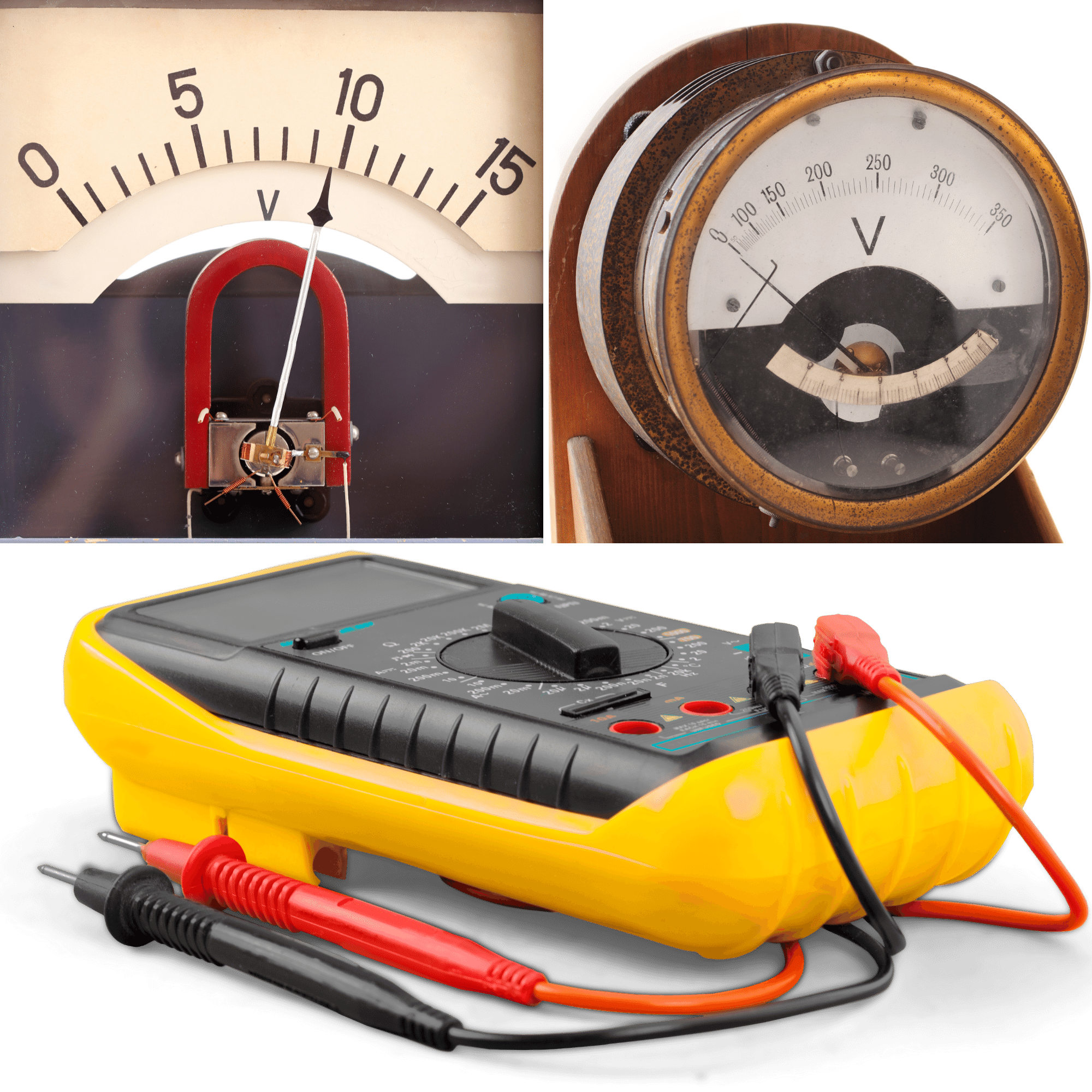

Entendendo Voltímetros Analógicos e Digitais
Os voltímetros são ferramentas essenciais no campo da eletricidade, utilizados para medir a diferença de potencial elétrico entre dois pontos de um circuito. Com a evolução da tecnologia, surgiram dois tipos principais de voltímetros: os analógicos e os digitais, cada um com suas características e aplicações específicas.
Voltímetro Digital
O voltímetro digital é conhecido por sua precisão e facilidade de leitura, apresentando os resultados numericamente em um display. Esses dispositivos utilizam um conversor analógico para digital para realizar as medições. Os voltímetros digitais possuem alta precisão, geralmente melhor que 1%, e em alguns instrumentos de teste especialmente calibrados, a precisão pode ser ainda maior. Sua capacidade de medir diferenças de potencial tão pequenas quanto 1 μV é comum, e sensibilidades até 10-12 V são alcançáveis.
Voltímetro Analógico
Os voltímetros analógicos, por outro lado, oferecem leituras através do movimento de um ponteiro sobre uma escala. Esses instrumentos podem ser mais baratos que os digitais e ainda são amplamente utilizados. O painel analógico contém várias escalas que correspondem a diferentes terminais de entrada na parte traseira do aparelho. Apesar de menos precisos que os digitais, os voltímetros analógicos são valiosos em algumas aplicações específicas.
Tipos de Voltímetros
Existem diversos tipos de voltímetros, classificados de acordo com o princípio de construção e o tipo de medição que realizam. Entre os mais comuns estão:
- Voltímetro de Bobina Móvel de Ímã Permanente (PMMC)
- Voltímetro de Ferro Móvel
- Voltímetro Digital (DVM)
- Electrodinamômetro
- Voltímetro de Tipo Retificador
- Voltímetro de Tipo Indução
- Voltímetro Eletrostático
Conexão e Resistência Ideal
Para realizar uma medição, os terminais do voltímetro são conectados em paralelo com os pontos do circuito entre os quais a tensão será medida. Idealmente, um voltímetro teria resistência infinita, para não alterar as correntes no circuito. Na prática, todos os voltímetros têm alguma resistência, mas é essencial que seja suficientemente alta para não influenciar significativamente as outras correntes no circuito.
Uso em Multímetros e Alimentação
Na era moderna, a funcionalidade dos voltímetros é frequentemente integrada em multímetros, que podem realizar uma variedade de medidas elétricas. Alguns voltímetros são alimentados separadamente, como por baterias, enquanto outros são alimentados pela própria fonte de tensão que está sendo medida.
Conclusão
Entender as diferenças e aplicações de voltímetros analógicos e digitais é fundamental para profissionais da eletricidade e eletrônica. Embora os voltímetros digitais ofereçam maior precisão e facilidade de leitura, os analógicos continuam relevantes em determinadas situações. A escolha do tipo de voltímetro depende da necessidade específica de medição e do contexto de uso.
