Explore o que é o Tiristor de Indução Estática, seu funcionamento, aplicações e considerações técnicas, além de vantagens e desvantagens.

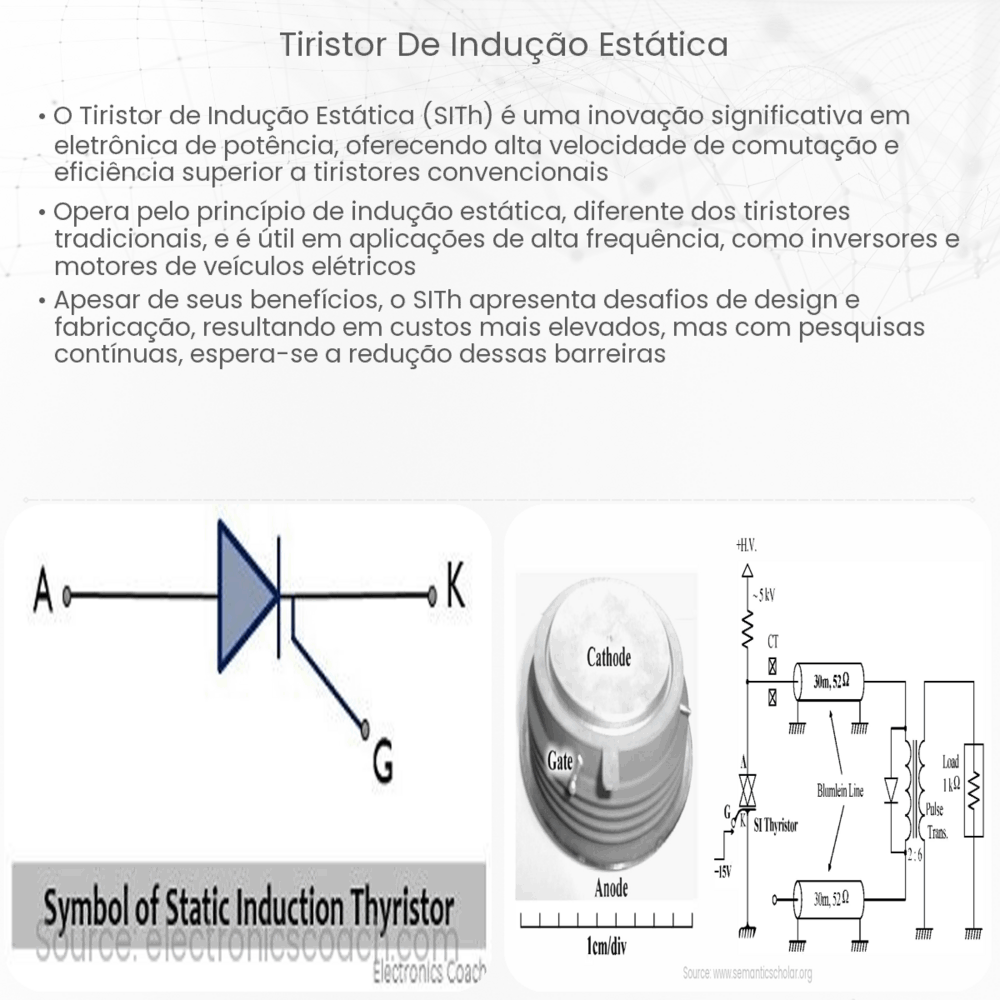

O que é um Tiristor de Indução Estática?
O Tiristor de Indução Estática, muitas vezes apenas referido como tiristor, é um dispositivo de estado sólido utilizado no controle e conversão de potência elétrica. Trabalha basicamente como um interruptor eletrônico, sendo capaz de conduzir ou bloquear a passagem de corrente quando uma certa tensão de disparo é aplicada.
Princípio de Funcionamento
O tiristor é um componente semicondutor, formado por quatro camadas alternadas de material tipo P e tipo N. Assim, ele pode ser visualizado como uma combinação de dois transistores, um PNP e outro NPN. Devido a essa estrutura, o tiristor tem três terminais: ânodo, cátodo e porta.
Quando uma tensão é aplicada entre o ânodo e o cátodo, mas nenhuma tensão é aplicada à porta, o tiristor permanece em estado de bloqueio e não conduz corrente. No entanto, ao se aplicar uma pequena tensão na porta, o tiristor é “disparado” e começa a conduzir corrente entre o ânodo e o cátodo, entrando em estado de condução. Uma vez no estado de condução, mesmo que a tensão na porta seja removida, o tiristor continuará conduzindo até que a corrente através dele seja interrompida ou a tensão entre o ânodo e o cátodo seja revertida.
Aplicações do Tiristor de Indução Estática
Devido à sua capacidade de rapidamente alternar entre estados de condução e bloqueio, o tiristor encontra ampla aplicação em diversos campos da eletrônica. Algumas destas aplicações incluem:
- Controle de motores em velocidade variável
- Conversão de potência em fontes de alimentação
- Controle de brilho em iluminação
- Proteção de circuitos contra sobre tensões
A versatilidade deste componente o torna uma ferramenta valiosa para engenheiros e técnicos em eletrônica. A próxima seção discutirá as vantagens e desvantagens do uso de tiristores, bem como algumas considerações técnicas importantes.
Vantagens e Desvantagens do Uso de Tiristores
O tiristor de indução estática apresenta várias vantagens, que têm consolidado sua presença em diversos aparelhos e sistemas elétricos. Entre as principais vantagens, destacam-se:
- Eficiência: Os tiristores possuem baixas perdas durante a condução, o que os torna eficientes em termos de energia.
- Durabilidade: Por ser um componente de estado sólido, tem uma longa vida útil e requer pouca ou nenhuma manutenção.
- Flexibilidade de Controle: A capacidade de controlar com precisão o momento e a duração da condução torna os tiristores ideais para aplicações de controle complexas.
Entretanto, como todo componente, o tiristor também possui suas desvantagens:
- Corrente de Disparo: A necessidade de uma corrente na porta para disparar o tiristor pode ser uma desvantagem em certos circuitos.
- Desligamento: Uma vez conduzindo, o tiristor não pode ser desligado simplesmente removendo-se a tensão da porta. É necessário interromper a corrente ou inverter a polaridade.
Considerações Técnicas
Ao projetar circuitos com tiristores, é crucial considerar alguns aspectos técnicos. A tensão máxima de operação, a corrente máxima de condução e a corrente de disparo são especificações fundamentais que devem ser observadas. Além disso, a dissipação térmica é um fator crítico, já que os tiristores podem gerar calor durante a operação. Por isso, em aplicações de alta potência, a refrigeração adequada é vital para assegurar a durabilidade e o bom funcionamento do componente.
Conclusão
O tiristor de indução estática é uma ferramenta essencial no campo da eletrônica de potência, oferecendo controle preciso, eficiência e durabilidade. Suas múltiplas aplicações vão desde simples ajustes de luminosidade até complexos sistemas de controle de motores. Contudo, como em qualquer componente eletrônico, é essencial entender suas características, vantagens e limitações para aproveitar ao máximo suas capacidades e garantir a segurança e eficiência dos projetos em que são implementados.
