Introdução aos Sistemas de Teste de Imunidade ESD
A imunidade eletrostática (ESD, do inglês “Electrostatic Discharge”) refere-se à capacidade de um dispositivo ou sistema resistir a descargas eletrostáticas. Essas descargas podem ser causadas por eventos naturais, como relâmpagos, ou por manipulações humanas, como o simples ato de tocar em componentes eletrônicos após caminhar sobre um tapete. Tais descargas são notoriamente prejudiciais para componentes eletrônicos e podem resultar em falhas de funcionamento ou danos permanentes.
Por que é essencial testar a imunidade ESD?
Os componentes eletrônicos, em particular os semicondutores, são extremamente sensíveis a descargas eletrostáticas. Uma pequena carga pode danificar ou degradar a funcionalidade de um componente. Além disso, com o avanço da tecnologia e a miniaturização dos componentes eletrônicos, a susceptibilidade a danos por ESD tem aumentado. Portanto, garantir que os dispositivos são imunes a ESD tornou-se uma etapa crucial no design e fabricação de dispositivos eletrônicos.
Como funcionam os sistemas de teste de imunidade ESD?

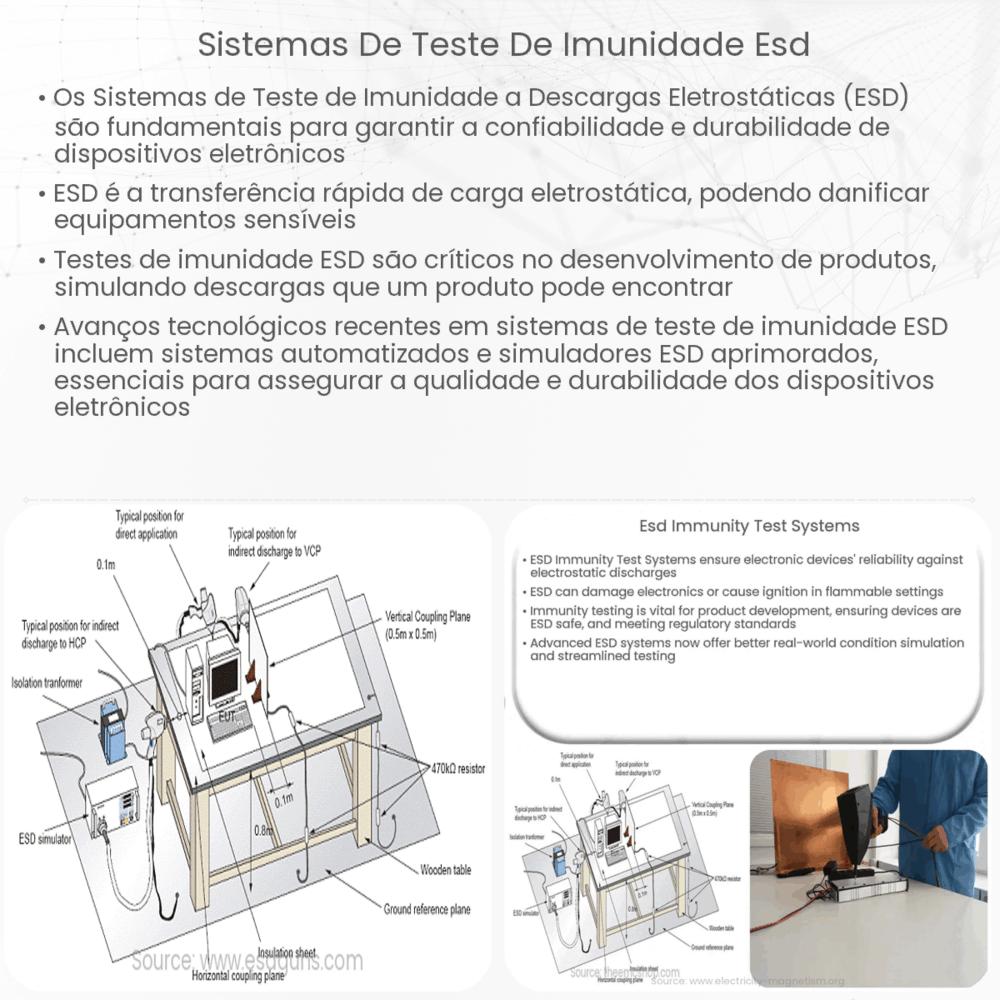

Os sistemas de teste de imunidade ESD são projetados para simular os efeitos de uma descarga eletrostática em um dispositivo sob teste (DUT, do inglês “Device Under Test”). Esses testes geralmente envolvem a aplicação de uma descarga controlada diretamente no DUT ou nas proximidades, para avaliar sua resposta e determinar se ele pode continuar a operar corretamente após tal evento.
- Descarga direta: Aqui, a descarga é aplicada diretamente ao DUT. É o método mais comum e é usado principalmente para testar a robustez de um dispositivo contra descargas provenientes de fontes externas, como toque humano.
- Descarga indireta: Neste método, a descarga é aplicada a uma superfície próxima ao DUT, simulando uma descarga que ocorre nas proximidades do dispositivo e não diretamente sobre ele.
A norma internacional IEC 61000-4-2 estabelece os padrões para testes ESD, especificando os níveis de teste, metodologia e equipamentos a serem utilizados. Esta norma é frequentemente referenciada por fabricantes e laboratórios de teste ao avaliar a imunidade ESD de um produto.
Além das técnicas de teste, é igualmente importante entender e implementar medidas de proteção ESD. Essas medidas podem incluir o uso de materiais dissipativos, aterramento adequado, e circuitos de proteção integrados.
Medidas de Proteção Contra ESD
Para garantir que os dispositivos sejam resistentes a descargas eletrostáticas, várias medidas de proteção são implementadas no design e fabricação de produtos eletrônicos:
- Componentes de proteção ESD: Estes são componentes específicos, como diodos e varistores, que são incorporados ao circuito para desviar ou absorver a descarga eletrostática, protegendo assim os componentes sensíveis.
- Projeto de layout: Considerações sobre o layout da placa de circuito impresso (PCI) podem ajudar a minimizar o risco de ESD. Isso inclui o posicionamento estratégico de componentes sensíveis, trilhas bem definidas e áreas de aterramento.
- Materiais dissipativos: São materiais que dispersam cargas eletrostáticas, usados em embalagens, superfícies de trabalho e vestimentas para reduzir o risco de ESD.
- Controle ambiental: Manter a umidade em níveis adequados e usar ionizadores pode ajudar a reduzir o acúmulo de carga eletrostática em um ambiente de produção ou laboratório.
Conclusão
A imunidade ESD não é apenas uma consideração teórica, mas uma necessidade prática na produção e operação de dispositivos eletrônicos modernos. O avanço tecnológico tornou os dispositivos mais sensíveis às descargas eletrostáticas, tornando os sistemas de teste de imunidade ESD e as medidas de proteção mais relevantes do que nunca. Investir em sistemas de teste adequados e adotar práticas de proteção pode salvar empresas e consumidores de prejuízos significativos e garantir que os dispositivos funcionem de maneira confiável e eficaz no mundo real. Ao entender e respeitar a importância dos testes e medidas de proteção contra ESD, podemos garantir uma maior longevidade e confiabilidade para nossos dispositivos eletrônicos.
