Sensor de Corrente com Efeito Hall: Uma Visão Geral
O sensor de corrente com efeito Hall é uma tecnologia amplamente usada na medição precisa de correntes elétricas, sem a necessidade de interromper o circuito. Diferentemente dos tradicionais transformadores de corrente, que podem ser grandes e pesados, os sensores de efeito Hall são compactos, leves e extremamente versáteis, tornando-os ideais para uma variedade de aplicações.
Como funciona o efeito Hall?
Descoberto pelo físico Edwin Hall em 1879, o efeito Hall ocorre quando uma corrente elétrica passa por um condutor situado em um campo magnético perpendicular. Este movimento de elétrons cria uma diferença de tensão em uma direção transversal ao condutor, que é proporcional à intensidade do campo magnético e à corrente que passa pelo condutor. A magnitude desta tensão é denominada “tensão Hall”.

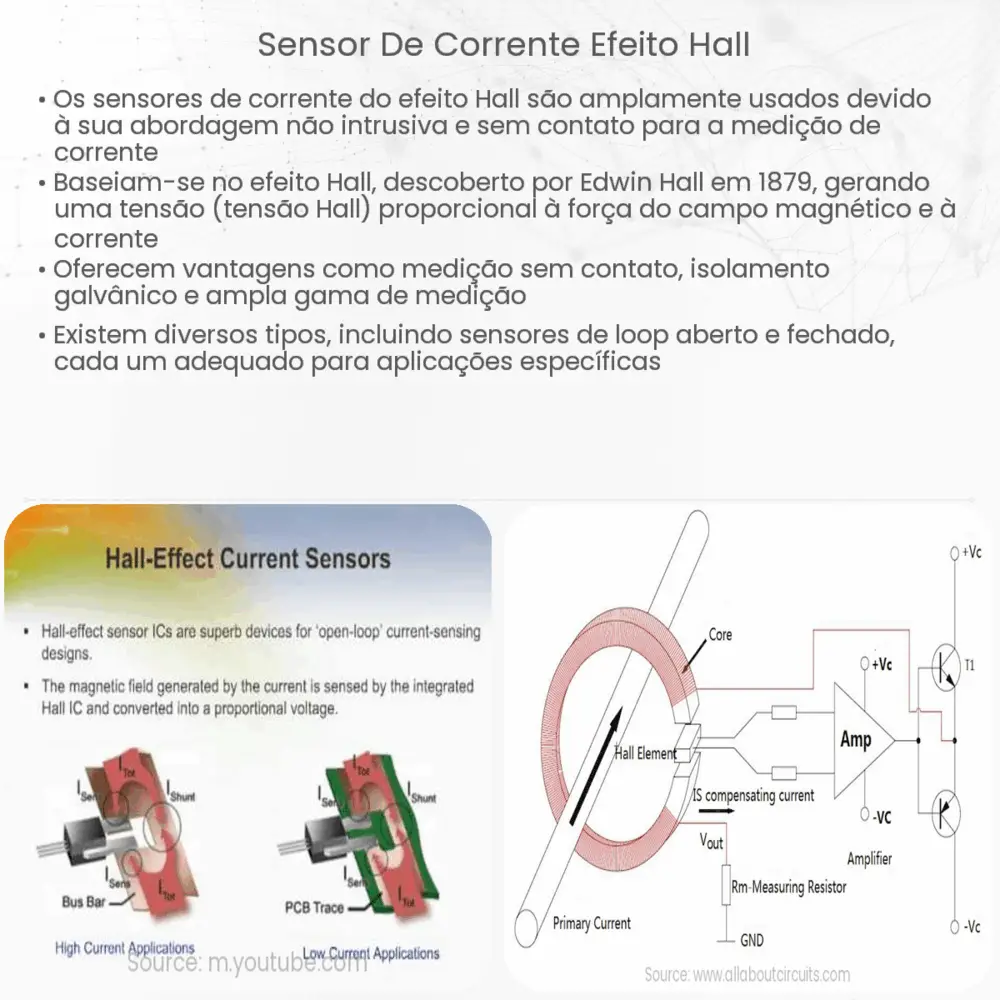

Princípio de Funcionamento do Sensor de Corrente com Efeito Hall
Com base no efeito Hall, os sensores de corrente funcionam medindo a tensão Hall induzida pela corrente que passa por um condutor próximo. Os passos básicos são:
- Uma corrente elétrica que precisa ser medida é direcionada através de um condutor ou um núcleo magnético.
- Este fluxo de corrente gera um campo magnético ao redor do condutor ou núcleo.
- O sensor de efeito Hall, geralmente montado próximo ao condutor, detecta o campo magnético gerado.
- O sensor então converte a magnitude do campo magnético em uma tensão Hall.
- Esta tensão é processada e amplificada, fornecendo uma saída que pode ser diretamente proporcional à corrente que passa pelo condutor.
A vantagem deste método é que o sensor de efeito Hall pode medir correntes sem contato direto ou interrupção do circuito. Além disso, eles são capazes de medir correntes DC e AC, o que os torna extremamente úteis em aplicações que envolvem ambos os tipos de corrente.
Aplicações do Sensor de Corrente com Efeito Hall
Devido à sua precisão, versatilidade e capacidade de medição sem contato, os sensores de corrente com efeito Hall são utilizados em uma ampla gama de aplicações, incluindo:
- Fontes de alimentação reguladas e conversores DC-DC.
- Medição de consumo de energia em sistemas de gestão de bateria.
- Controle de motores elétricos em sistemas automotivos e industriais.
- Monitoramento de carga e proteção em sistemas de distribuição elétrica.
Estes são apenas alguns exemplos, e as possibilidades são praticamente infinitas. Com o avanço da tecnologia e a crescente necessidade de medições precisas em sistemas elétricos, é provável que a demanda por sensores de corrente com efeito Hall continue a aumentar.
Vantagens e Desvantagens do Uso de Sensores com Efeito Hall
Como qualquer tecnologia, os sensores de corrente com efeito Hall têm suas vantagens e desvantagens que devem ser consideradas ao escolher a melhor solução para um projeto específico:
- Vantagens:
- Medição não invasiva: Não é necessário interromper o circuito para realizar a medição.
- Capacidade de medir correntes DC e AC.
- Alta precisão e sensibilidade.
- Resposta rápida a mudanças na corrente.
- Vida útil longa devido à ausência de partes móveis ou desgaste.
- Desvantagens:
- Susceptibilidade a interferências magnéticas externas.
- Em algumas aplicações, pode haver a necessidade de calibração.
- Custo mais elevado em comparação com outros métodos de medição de corrente.
Conclusão
Os sensores de corrente com efeito Hall têm transformado a maneira como medimos e monitoramos correntes elétricas em várias aplicações. Eles oferecem uma combinação única de precisão, versatilidade e conveniência, tornando-os uma escolha atrativa em muitos cenários de engenharia. Embora haja desafios associados ao seu uso, como interferências magnéticas, as vantagens muitas vezes superam as desvantagens, especialmente quando a precisão e a medição não invasiva são essenciais. À medida que a tecnologia avança e a integração de sistemas elétricos se torna cada vez mais complexa, os sensores com efeito Hall continuarão a desempenhar um papel crucial no campo da eletrônica e engenharia elétrica.
