Explore o funcionamento e a importância do retificador de filtro de entrada do capacitor, suas vantagens, desvantagens e dicas para escolha ideal.

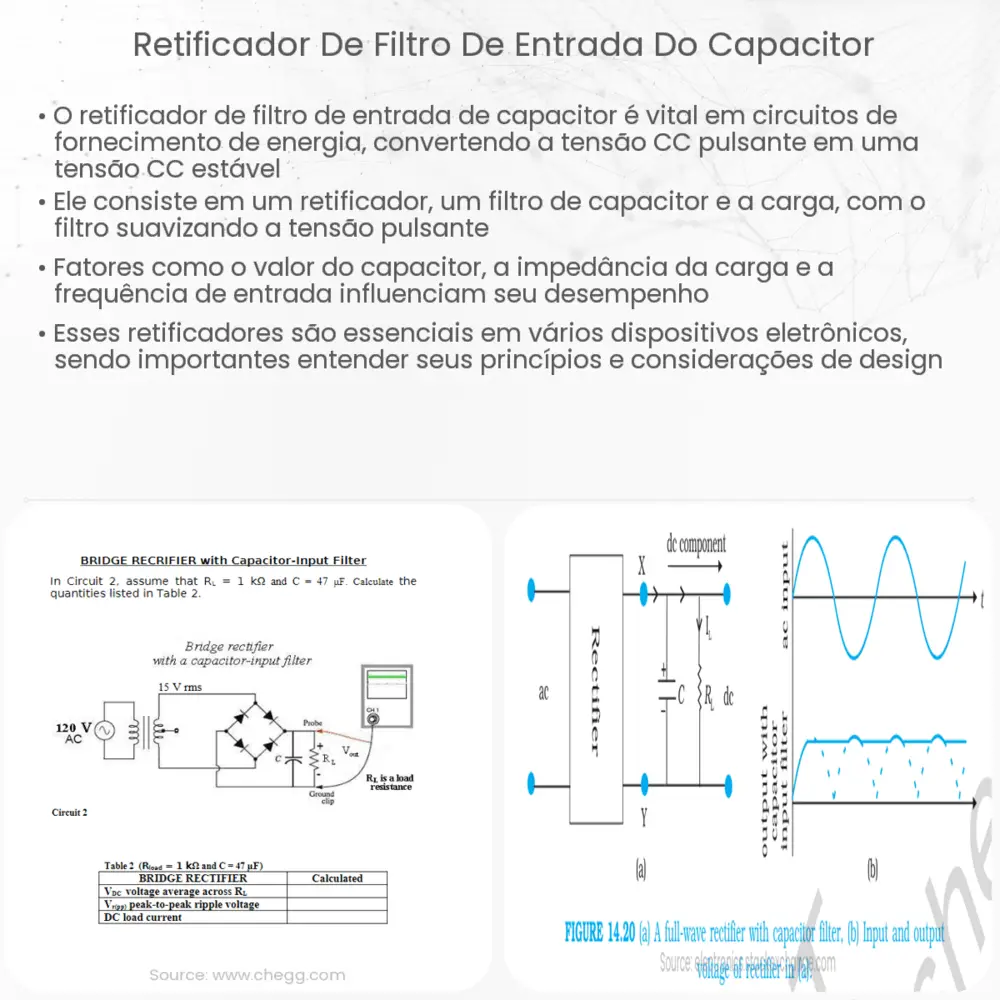

Introdução ao Retificador de Filtro de Entrada do Capacitor
O retificador de filtro de entrada do capacitor é um componente essencial em muitas aplicações eletrônicas. Sua função principal é converter uma corrente alternada (AC) em corrente contínua (DC) e, ao mesmo tempo, suavizar as flutuações ou oscilações na corrente ou tensão de saída.
Como funciona um retificador?
O retificador é uma ferramenta que transforma a corrente alternada (AC) em corrente contínua (DC). Ele faz isso usando diodos, que são dispositivos semicondutores que permitem a passagem de corrente em apenas uma direção. Ao fazer isso, a corrente alternada, que muda de direção periodicamente, é convertida em uma corrente que flui em apenas uma direção, que é a corrente contínua.
A Importância do Filtro de Capacitor
Ao converter AC em DC, o resultado não é uma linha DC perfeitamente plana; há uma tensão residual que oscila. Esta oscilação é geralmente chamada de “ripple”. Embora o retificador transforme a maior parte da AC em DC, essa “ripple” ainda está presente e pode interferir em aplicações sensíveis. É aqui que o filtro de capacitor entra em cena.
Um capacitor é um componente eletrônico que armazena energia na forma de um campo elétrico. Quando usado após um retificador, ele atua como um reservatório de energia, armazenando energia quando a tensão sobe e liberando-a quando a tensão cai. Isso tem o efeito de “alisar” a saída do retificador, reduzindo o “ripple” ou oscilação na tensão DC.
Tipos de Retificadores
- Retificador de Meia Onda: Este é o design mais simples, usando apenas um diodo. Ele permite que apenas metade do ciclo de AC passe, tornando-o menos eficiente.
- Retificador de Onda Completa: Usa dois diodos e permite que ambos os ciclos de AC, positivo e negativo, sejam convertidos em DC. Isso resulta em uma saída mais eficiente em comparação com o retificador de meia onda.
No contexto de sistemas eletrônicos e aplicações que requerem uma tensão DC estável, o retificador de filtro de entrada do capacitor é uma ferramenta indispensável. Ele não apenas converte AC em DC, mas também garante que a saída seja tão estável e livre de interferências quanto possível.
Aplicações Práticas
De fontes de alimentação a rádios e sistemas de comunicação, o retificador de filtro de entrada do capacitor desempenha um papel fundamental na garantia de que dispositivos funcionem eficientemente e sem interrupções devido a oscilações indesejadas na tensão ou corrente.
Aguardando instruções para continuar o artigo.
Vantagens e Desvantagens
Como qualquer componente eletrônico, o retificador de filtro de entrada do capacitor tem suas vantagens e desvantagens.
- Vantagens:
- Proporciona uma saída DC estável e contínua, o que é crucial para muitos dispositivos eletrônicos.
- Reduz a oscilação ou “ripple” na tensão de saída, melhorando a eficiência e a confiabilidade do dispositivo.
- É uma solução relativamente simples e de baixo custo para a conversão e filtragem de AC para DC.
- Desvantagens:
- Os capacitores podem eventualmente se desgastar ou falhar, necessitando de substituição.
- O tamanho do capacitor necessário pode ser grande, especialmente para aplicações de alta corrente ou tensão.
- Em algumas situações, um “ripple” residual, mesmo que mínimo, ainda pode estar presente, o que pode não ser adequado para aplicações extremamente sensíveis.
Escolhendo o Capacitor Certo
Para garantir a eficiência do retificador de filtro de entrada do capacitor, é crucial escolher o capacitor adequado para sua aplicação específica. Isso inclui considerar a capacidade (medida em Farads), a tensão máxima, o tipo de capacitor (e.g., eletrolítico, cerâmico) e a frequência de operação.
Uma regra geral é escolher um capacitor com uma tensão de classificação significativamente mais alta do que a tensão máxima esperada para garantir a segurança e a longevidade do componente. Além disso, em aplicações onde a eficiência e a resposta rápida são críticas, pode ser benéfico considerar capacitores de alta qualidade ou de especificações superiores.
Conclusão
O retificador de filtro de entrada do capacitor é uma ferramenta vital em inúmeras aplicações eletrônicas, permitindo a conversão eficiente de corrente alternada em corrente contínua enquanto minimiza as oscilações indesejadas. Escolher o capacitor adequado e entender os princípios de funcionamento deste componente pode melhorar significativamente o desempenho e a confiabilidade de muitos dispositivos. À medida que a tecnologia continua a evoluir, a importância de componentes como esse só aumentará, reforçando a necessidade de uma compreensão clara e uma implementação eficaz em sistemas eletrônicos.
