Introdução ao Regulador de Tensão Elevador
Em eletrônica, a regulação de tensão é fundamental para garantir que os dispositivos funcionem de maneira eficiente e segura. Uma categoria especial de reguladores de tensão, conhecida como “elevador”, tem o propósito específico de aumentar a tensão de entrada para um valor desejado na saída. Estes são amplamente utilizados em diversas aplicações, desde eletrônica de consumo até sistemas industriais. Mas, o que é exatamente um regulador de tensão elevador e como ele funciona?
O que é um Regulador de Tensão Elevador?

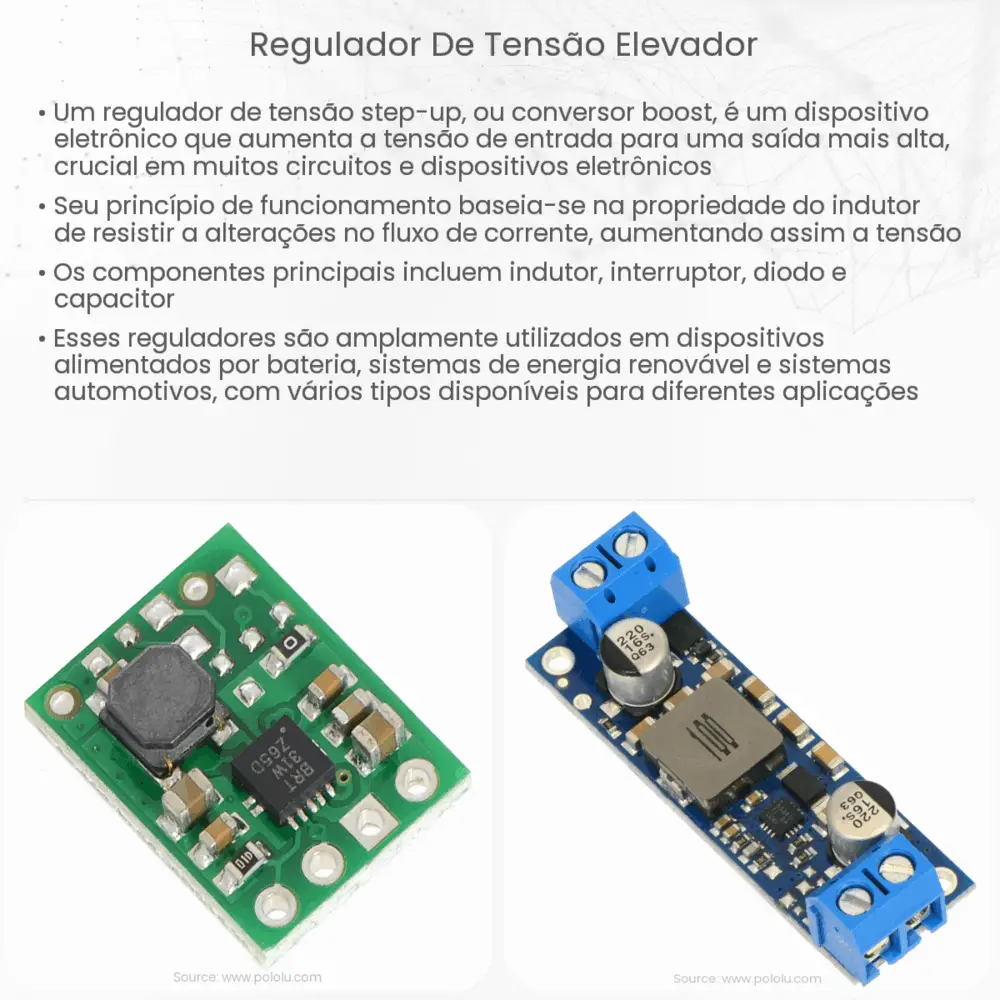

Um regulador de tensão elevador, também conhecido como “boost converter” em inglês, é um tipo de conversor DC-DC que produz uma tensão de saída maior que sua tensão de entrada. Ele é diferente de um regulador de tensão “rebaixador” (ou “buck converter”), que, como o nome sugere, reduz a tensão de entrada.
Princípio de Funcionamento
Um regulador de tensão elevador opera basicamente manipulando a energia armazenada em um indutor. Em sua forma mais básica, ele inclui um interruptor, um diodo, um indutor e um capacitor. O processo funciona da seguinte maneira:
- Quando o interruptor está fechado, a corrente flui através do indutor, armazenando energia nele.
- Quando o interruptor é aberto, a energia armazenada no indutor precisa encontrar um caminho para fluir. Isso força a corrente a passar pelo diodo e carregar o capacitor, resultando em um aumento da tensão.
A razão pela qual a tensão aumenta é devido à natureza do indutor. Quando a corrente que passa por um indutor é interrompida subitamente, ele tenta manter a corrente fluindo, o que pode causar um aumento significativo na tensão.
Aplicações Comuns
Os reguladores de tensão elevadores são amplamente utilizados em várias aplicações devido à sua capacidade de produzir tensões mais altas a partir de fontes de baixa tensão. Alguns exemplos incluem:
- Alimentação de circuitos que necessitam de tensões mais altas do que a fonte disponível.
- Iluminação LED, onde a tensão necessária pode ser maior que a tensão da bateria ou fonte.
- Sistemas solares, para elevar a tensão dos painéis solares a níveis úteis.
Continuaremos a discutir o design, as considerações e as variantes desses reguladores na próxima seção.
Design e Considerações do Regulador de Tensão Elevador
Projetar um regulador de tensão elevador eficiente exige consideração de diversos fatores:
- Seleção de Componentes: A escolha do indutor, capacitor, diodo e interruptor é crucial. O valor do indutor determina a quantidade de energia que pode ser armazenada, enquanto o capacitor precisa ter uma classificação de tensão adequada para lidar com a tensão de saída desejada.
- Frequência de Operação: A frequência com que o interruptor é aberto e fechado (frequência de comutação) influencia a eficiência do regulador. Frequências mais altas podem permitir componentes menores, mas podem introduzir mais perdas devido à comutação.
- Eficiência: Nem toda a energia da entrada é transferida para a saída. As perdas podem ocorrer devido à resistência dos componentes, perdas no diodo e no interruptor. Portanto, é vital selecionar componentes de alta qualidade e otimizar o design para a aplicação específica.
Variantes do Regulador de Tensão Elevador
Existem várias variantes do regulador de tensão elevador básico para atender a diferentes necessidades:
- Interleaved Boost Converter: Esta variante usa múltiplos indutores e interruptores para distribuir a carga, resultando em menor ondulação na corrente e tensão de saída mais estável.
- Boost Converter com Modo de Condução Síncrona: Substitui o diodo por outro interruptor controlado, o que pode melhorar a eficiência ao reduzir as perdas no diodo.
Conclusão
Os reguladores de tensão elevadores desempenham um papel essencial na eletrônica moderna, permitindo que dispositivos e sistemas operem de forma otimizada, mesmo quando a fonte de energia principal não pode fornecer a tensão necessária. Seja em dispositivos portáteis, iluminação ou energia renovável, a capacidade de elevar a tensão de forma eficiente e confiável é crucial. Com um entendimento sólido de seu funcionamento e design, os engenheiros e entusiastas podem aproveitar ao máximo essa ferramenta valiosa.
