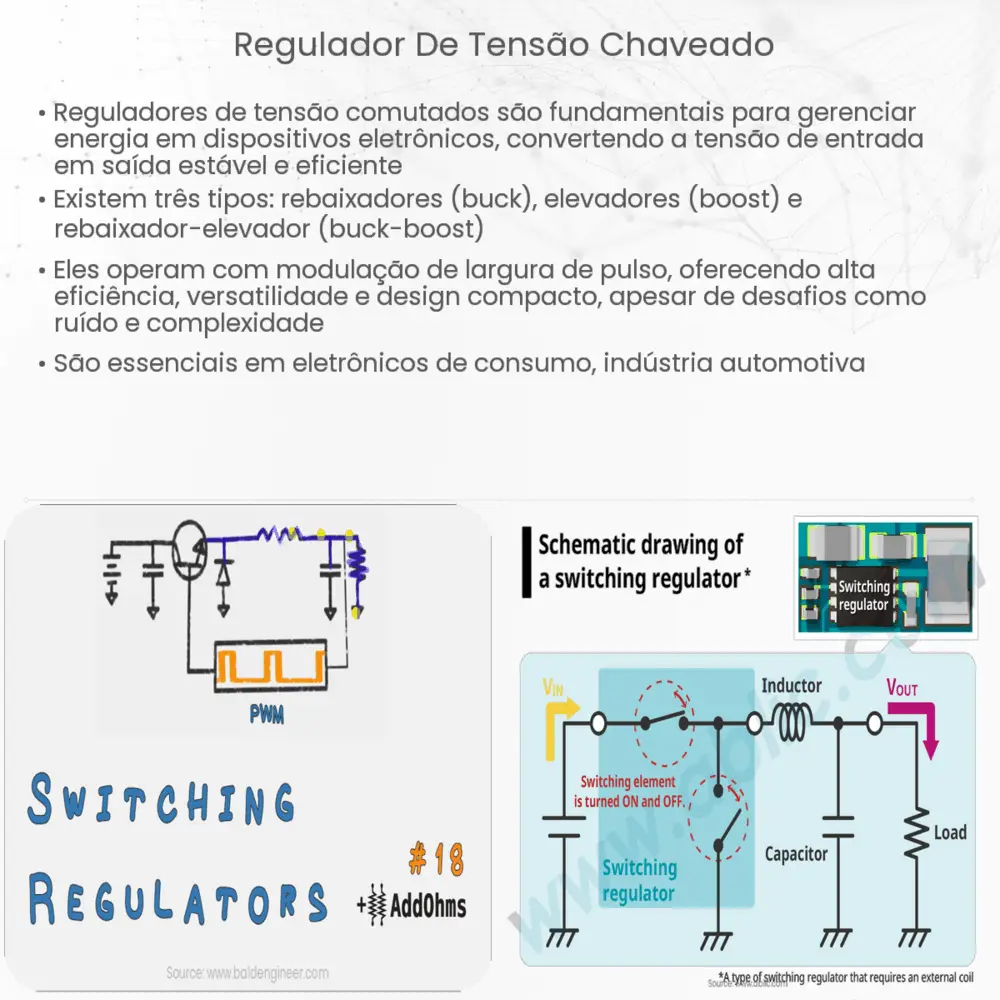

Introdução ao Regulador de Tensão Chaveado
O regulador de tensão chaveado é uma componente fundamental em muitas aplicações eletrônicas modernas, fornecendo uma saída de tensão estável a partir de uma variedade de fontes de alimentação. Eles são especialmente valorizados por sua eficiência energética e capacidade de operar em uma ampla gama de tensões de entrada.
O que é um Regulador de Tensão Chaveado?
Um regulador de tensão chaveado, muitas vezes referido como conversor DC-DC, é um dispositivo que converte uma tensão DC de entrada em uma tensão DC de saída diferente, enquanto mantém a saída em um valor constante e desejado. Em contraste com os reguladores lineares, que dissipam energia para manter uma tensão de saída estável, os reguladores chaveados usam indutores, capacitores e switches semicondutores para transferir energia da entrada para a saída de maneira mais eficiente.
Princípios de Operação
Os reguladores de tensão chaveados operam com base no armazenamento e liberação de energia em indutores e capacitores. O processo se dá da seguinte maneira:
- Armazenamento de energia: Durante a primeira fase, o interruptor é fechado, permitindo que a corrente flua pelo indutor, armazenando energia no campo magnético ao seu redor.
- Liberação de energia: Na segunda fase, o interruptor é aberto. A energia armazenada no campo magnético do indutor é então usada para continuar fornecendo corrente à carga através do capacitor.
Tipos de Reguladores Chaveados
Existem vários tipos de reguladores de tensão chaveados, dependendo do tipo de conversão requerido:
- Boost (Elevador): A saída é maior que a entrada.
- Buck (Redutor): A saída é menor que a entrada.
- Buck-Boost (Redutor-Elevador): A saída pode ser maior ou menor que a entrada, dependendo das necessidades específicas.
- Inversor: Converte uma tensão DC positiva em uma tensão DC negativa.
Escolher o tipo certo de regulador é crucial, pois cada tipo tem suas próprias vantagens e limitações, dependendo da aplicação específica.
Vantagens e Desvantagens dos Reguladores Chaveados
Os reguladores de tensão chaveados têm várias vantagens em relação aos seus homólogos lineares, incluindo:
- Eficiência: Devido à sua operação chaveada, eles têm eficiências tipicamente superiores a 90%, o que significa que muito menos energia é desperdiçada na forma de calor.
- Versatilidade: Podem ser configurados para uma variedade de aplicações, incluindo boost, buck, buck-boost e inversor, como mencionado anteriormente.
- Tamanho Compacto: Componentes associados, como indutores e capacitores, estão disponíveis em tamanhos menores, especialmente para aplicações de alta frequência.
No entanto, eles também têm desvantagens:
- Complexidade: A operação chaveada requer circuitos mais complexos e componentes adicionais.
- Interferência Eletromagnética (EMI): Devido à sua operação chaveada, eles podem gerar ruído e interferência eletromagnética, que precisam ser adequadamente filtrados ou blindados.
- Custo: Geralmente, são mais caros do que os reguladores lineares devido à sua complexidade adicional.
Aplicações Típicas
Os reguladores de tensão chaveados são amplamente utilizados em uma variedade de aplicações, tais como:
- Fontes de alimentação para computadores e dispositivos móveis.
- Carregadores de bateria.
- Fontes de alimentação para dispositivos de comunicação, como rádios e modems.
- Conversores de energia para sistemas de energia renovável, como painéis solares e turbinas eólicas.
Conclusão
O regulador de tensão chaveado é um componente essencial na eletrônica moderna, proporcionando eficiência energética, flexibilidade de design e capacidade de operar em uma ampla gama de tensões de entrada. Embora possam ter desafios em termos de complexidade e potenciais questões de EMI, os avanços contínuos em design e tecnologia de componentes estão tornando esses reguladores ainda mais atraentes para uma vasta gama de aplicações. Compreender suas características, vantagens e limitações é crucial para os engenheiros e entusiastas da eletrônica que buscam implementar soluções de energia eficientes e confiáveis.
