Descubre el regulador de voltaje conmutado: su funcionamiento, tipos, ventajas, desventajas y aplicaciones en la electrónica moderna.
Introducción al Regulador de Voltaje Conmutado
En la electrónica, los reguladores de voltaje son esenciales para garantizar que los dispositivos reciban el suministro de energía correcto. Un tipo particularmente importante y eficiente de regulador de voltaje es el regulador de voltaje conmutado, también conocido como fuente de alimentación conmutada o SMPS (por sus siglas en inglés).
¿Qué es un Regulador de Voltaje Conmutado?
Un regulador de voltaje conmutado es un dispositivo que utiliza semiconductores de conmutación y componentes de almacenamiento de energía, como inductores y condensadores, para regular la salida de voltaje. A diferencia de los reguladores lineales, los reguladores de voltaje conmutados cambian el estado de los componentes de forma regular y rápida, lo que permite un control más eficiente y preciso del voltaje de salida.
Funcionamiento del Regulador de Voltaje Conmutado

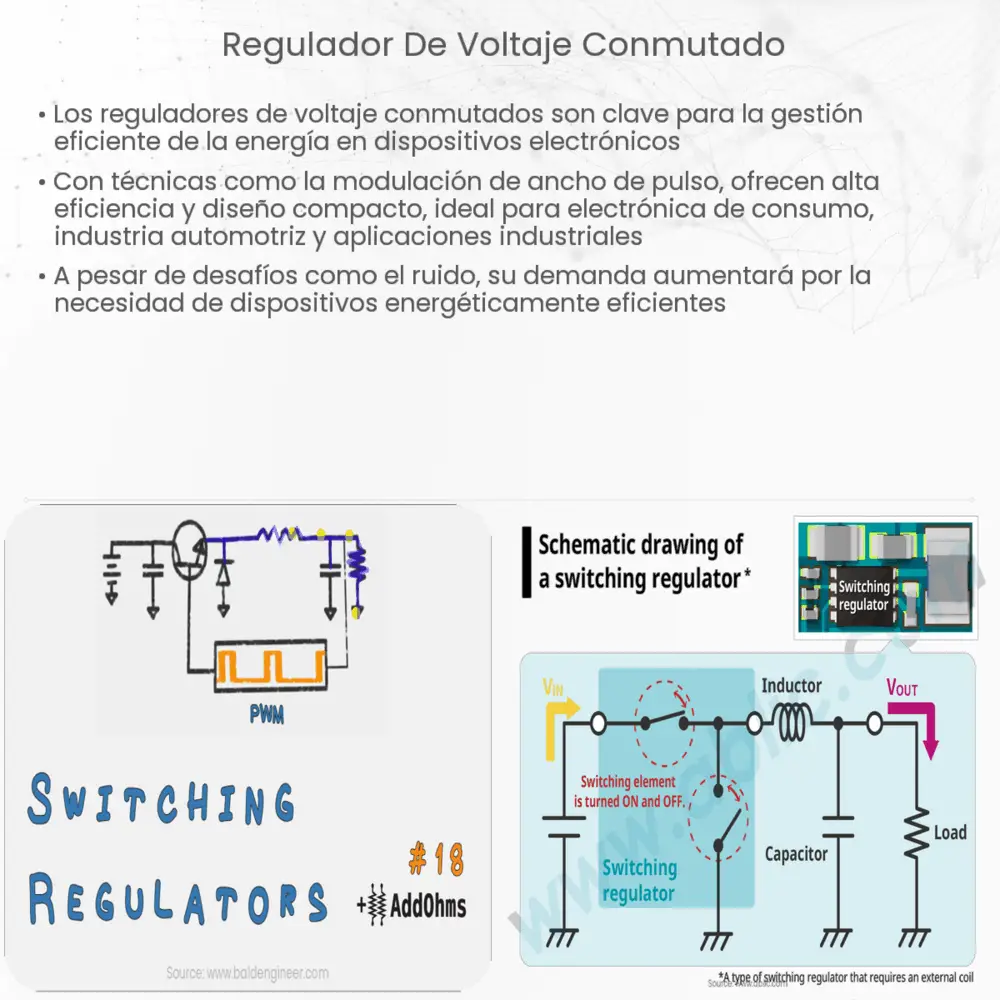

El funcionamiento del regulador de voltaje conmutado se basa en el principio de la conmutación. La entrada de voltaje es conmutada ON y OFF a alta frecuencia por medio de un transistor. Cuando el transistor está en estado ON, la energía se almacena en el inductor. Cuando el transistor está en estado OFF, la energía almacenada en el inductor se libera a la carga. De esta manera, el voltaje de entrada es convertido al voltaje deseado.
Tipos de Reguladores de Voltaje Conmutados
Existen varios tipos de reguladores de voltaje conmutados, que varían en su funcionamiento y aplicaciones. Estos incluyen:
- Reguladores reductores (Buck): Este tipo de regulador de voltaje conmutado toma un voltaje de entrada más alto y lo reduce a un voltaje de salida más bajo.
- Reguladores amplificadores (Boost): Contrario al regulador reductor, el regulador amplificador toma un voltaje de entrada más bajo y lo aumenta a un voltaje de salida más alto.
- Reguladores inversores: Estos reguladores convierten un voltaje de entrada positivo en un voltaje de salida negativo.
La elección del tipo de regulador de voltaje conmutado a usar dependerá de la aplicación y las necesidades específicas del circuito.
Ventajas y Desventajas de los Reguladores de Voltaje Conmutados
Los reguladores de voltaje conmutados presentan varias ventajas significativas, que incluyen:
- Eficiencia energética: Debido a que los componentes de conmutación están completamente encendidos o completamente apagados, pierden menos energía en forma de calor. Esto hace que los reguladores de voltaje conmutados sean más eficientes energéticamente que los reguladores lineales.
- Tamaño compacto: Dado que utilizan componentes de almacenamiento de energía de alta frecuencia, los reguladores de voltaje conmutados pueden ser más pequeños que los reguladores de voltaje lineales.
- Flexibilidad: Los reguladores de voltaje conmutados pueden ser diseñados para convertir la tensión hacia arriba (boost), hacia abajo (buck), o invertirla.
Por otro lado, existen algunas desventajas:
- Complejidad: Los reguladores de voltaje conmutados son más complejos en diseño y operación que los reguladores lineales.
- Ruido e interferencias: Debido a las altas frecuencias de conmutación, estos reguladores pueden generar ruido electromagnético y causar interferencias en otros dispositivos.
Aplicaciones de los Reguladores de Voltaje Conmutados
Los reguladores de voltaje conmutados son esenciales en una variedad de aplicaciones, incluyendo equipos de comunicaciones, sistemas de alimentación de computadoras, sistemas de audio y vídeo, y más. Su alta eficiencia los hace especialmente útiles en dispositivos que funcionan con baterías, ya que prolongan la duración de la batería.
Conclusión
En conclusión, los reguladores de voltaje conmutados son una herramienta vital en la electrónica moderna. Su capacidad para controlar con precisión el suministro de energía y su eficiencia energética superior los hacen ideales para una amplia variedad de aplicaciones. Aunque tienen algunas desventajas, como la complejidad y la posibilidad de generar ruido electromagnético, los beneficios que ofrecen superan con creces estos desafíos. Para los ingenieros electrónicos y los entusiastas de la electrónica, entender cómo funcionan los reguladores de voltaje conmutados es una habilidad esencial.
