Artigo detalhado sobre reguladores de corrente linear: funcionamento, aplicações, vantagens, desvantagens e dicas de escolha e manutenção.

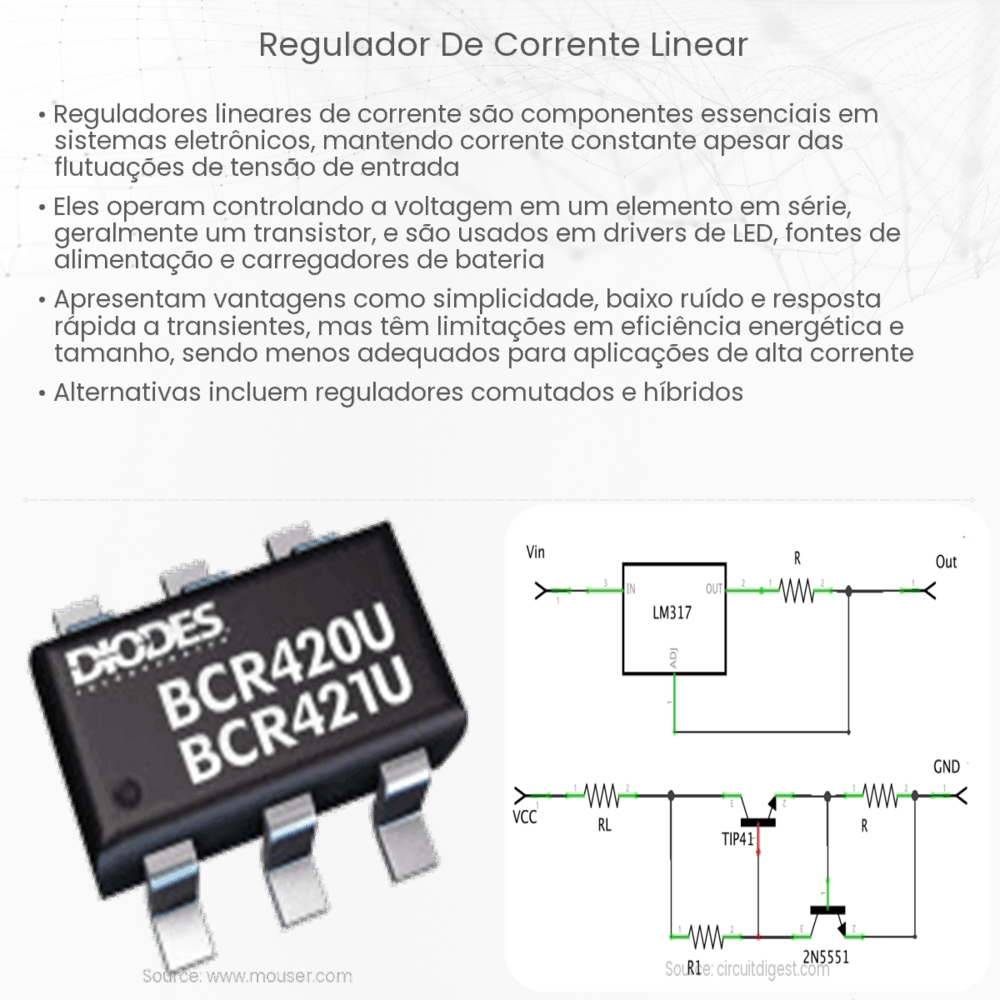

O que é um Regulador de Corrente Linear?
Um regulador de corrente linear é um dispositivo eletrônico que tem como principal objetivo controlar e fornecer uma corrente elétrica constante para uma carga, independentemente das variações na tensão de entrada ou na resistência da carga. Ele é amplamente utilizado em diversas aplicações, onde é crucial manter uma corrente estável para garantir um funcionamento adequado do dispositivo ou circuito.
Funcionamento Básico
O princípio de funcionamento de um regulador de corrente linear baseia-se em uma diferença de tensão (também conhecida como “drop de tensão”) em um elemento resistivo ou transistor. Através desta queda de tensão, o dispositivo é capaz de regular a corrente elétrica para a carga desejada.
Imagine um transistor em série com uma carga. A corrente que passa pelo transistor também passará pela carga. Se controlarmos a corrente através do transistor, também controlaremos a corrente na carga. O regulador utiliza um circuito de feedback para monitorar a corrente na carga e ajusta a resistência do transistor para manter essa corrente constante.
Aplicações comuns dos reguladores de corrente linear
- LEDs: LEDs requerem uma corrente constante para operar de maneira eficiente e para evitar danos. Ao usar um regulador de corrente, é possível garantir que os LEDs recebam a corrente correta, independentemente das variações na tensão de alimentação.
- Circuitos de carregamento: Ao carregar baterias ou capacitores, é importante fornecer uma corrente constante, especialmente em certas fases do processo de carregamento.
- Fontes de alimentação: Em algumas aplicações, é mais importante regular a corrente do que a tensão. Em tais casos, um regulador de corrente linear é preferível a um regulador de tensão.
Vantagens e Desvantagens
Como todo dispositivo eletrônico, os reguladores de corrente linear têm suas vantagens e desvantagens. Uma das principais vantagens é a capacidade de fornecer uma corrente estável, o que é crucial para muitas aplicações. Por outro lado, devido à sua natureza linear, eles podem ser menos eficientes do que outras soluções, como os reguladores de corrente comutados.
Isso ocorre porque toda a energia que é “descartada” para manter a corrente constante é convertida em calor no transistor. Em aplicações onde a eficiência é fundamental, esta pode ser uma desvantagem significativa.
Principais Componentes
Os reguladores de corrente linear geralmente são compostos por transistores, resistores de sentido e circuitos de feedback. O transistor atua como um elemento variável de resistência, controlando a quantidade de corrente que flui através dele. Já o resistor de sentido é utilizado para monitorar a corrente real que passa pelo circuito, enviando essa informação ao circuito de feedback, que ajustará o transistor conforme necessário.
Como Escolher um Regulador de Corrente Linear
Antes de escolher um regulador de corrente linear para sua aplicação, é essencial considerar alguns fatores críticos. Primeiro, avalie a corrente máxima necessária para sua carga. Diferentes reguladores têm limites de corrente diferentes, então escolher um modelo que pode suportar sua demanda é vital. Em segundo lugar, considere a tensão de entrada. Dependendo de sua fonte de alimentação, você precisará de um regulador que possa funcionar adequadamente dentro dessa faixa de tensão.
Além disso, leve em consideração o pacote físico do regulador e o espaço disponível em sua placa ou dispositivo. A dissipação de calor é outro fator crucial, uma vez que os reguladores lineares podem gerar calor durante a operação. Verifique se o seu design permite uma dissipação adequada para evitar superaquecimento.
Manutenção e Precauções
Embora os reguladores de corrente linear sejam robustos, ainda é essencial tratá-los com cuidado. Certifique-se de que o dispositivo esteja sempre bem aterrado para evitar danos por descargas eletrostáticas. Além disso, sempre verifique a especificação de temperatura do componente. Em ambientes muito quentes, pode ser necessário usar dissipadores de calor ou ventilação adequada para manter o dispositivo funcionando corretamente.
Conclusão
Os reguladores de corrente linear são ferramentas essenciais em muitas aplicações eletrônicas, garantindo que os dispositivos recebam a corrente adequada para funcionar de maneira eficiente e segura. Embora tenham suas limitações, como a dissipação de calor, sua simplicidade e eficácia os tornam uma escolha popular para muitos designers e engenheiros. Ao escolher e implementar um regulador, é fundamental considerar as necessidades específicas de sua aplicação, o ambiente operacional e as precauções adequadas para garantir um desempenho ótimo e prolongar a vida útil do componente.
