Guia abrangente sobre Reguladores de Baixa Queda (LDOs), destacando sua funcionalidade, vantagens, aplicações típicas e considerações ao escolher um LDO.
Introdução ao Regulador de Baixa Queda (LDO)
Os reguladores de tensão são componentes eletrônicos essenciais em muitos sistemas e dispositivos. Eles garantem que a tensão de saída seja mantida a um valor constante, mesmo quando há variações na tensão de entrada ou na carga. Um tipo específico de regulador de tensão que ganhou destaque nos últimos anos é o Regulador de Baixa Queda, ou em inglês, Low Drop-Out (LDO).
O que é um LDO?
Um LDO é um tipo de regulador de tensão linear que pode operar eficazmente com uma diferença muito pequena (baixa queda) entre a tensão de entrada e a tensão de saída. Esta “queda” ou diferença de tensão é frequentemente referida como “dropout”. O que torna os LDOs especiais é a sua capacidade de funcionar com um dropout muito baixo, geralmente na ordem de milivolts, dependendo da corrente de carga e do modelo específico.
Por que usar um LDO?
- Eficiência em Espaços Confinados: Os LDOs são ideais para aplicações onde o espaço é limitado, uma vez que eliminam a necessidade de indutores volumosos que outros reguladores, como os do tipo switching, podem exigir.
- Menor Ruído: Devido à sua natureza linear, os LDOs tendem a produzir menos ruído na saída em comparação com os reguladores de comutação.
- Facilidade de Design: Os LDOs geralmente têm menos componentes externos, o que pode simplificar o design e reduzir os custos.
Funcionamento Básico de um LDO

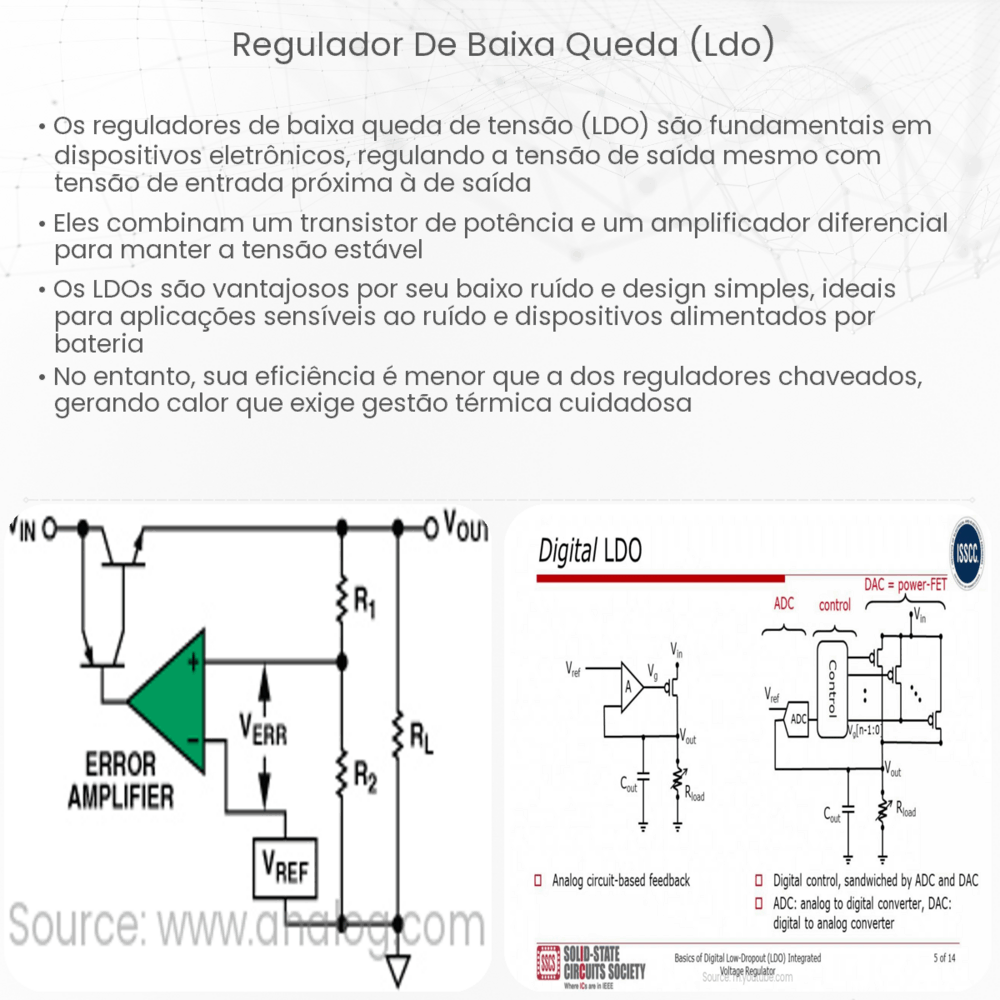

A operação de um LDO é relativamente direta. Ele consiste em um elemento de passagem (geralmente um transistor MOSFET ou BJT) que regula a tensão de saída. O controlador interno ajusta a condução deste transistor para garantir que a tensão de saída seja mantida estável, independentemente das variações na tensão de entrada ou na corrente da carga. A diferença mínima de tensão na qual o LDO pode operar efetivamente é o que lhe dá o nome “baixa queda”.
Embora os LDOs ofereçam várias vantagens, eles também apresentam desafios em termos de eficiência em altas correntes de carga, uma vez que toda a energia dissipa-se através do transistor de passagem.
Aplicações Típicas do LDO
Devido às suas características únicas, os LDOs encontram aplicação em uma variedade de dispositivos. Eles são frequentemente utilizados em:
- Dispositivos alimentados por bateria, como telefones móveis e câmeras.
- Aplicações de RF, onde o ruído pode ser uma preocupação.
- Designs de placas de circuito impresso (PCB) onde o espaço é crítico.
A popularidade dos LDOs continua a crescer à medida que a demanda por soluções de gerenciamento de energia eficientes e compactas aumenta.
Considerações ao escolher um LDO
Antes de optar por um LDO em seu projeto, é crucial considerar vários fatores:
- Corrente de Carga: Verifique a corrente máxima que o LDO pode suportar e compare-a com a corrente esperada de sua aplicação.
- Dropout: A tensão de dropout do LDO é um parâmetro essencial, especialmente se a diferença entre as tensões de entrada e saída for pequena.
- Rejeição de Ripple: Se o seu sistema for sensível ao ruído, verifique a capacidade do LDO de rejeitar ripple da fonte de alimentação.
- Estabilidade Térmica: Como os LDOs dissipam energia na forma de calor, considere a gestão térmica em seu design para evitar superaquecimento.
Desafios dos LDOs
Enquanto os LDOs apresentam várias vantagens, eles também vêm com desafios. A eficiência de um LDO geralmente é menor que a dos reguladores de comutação, especialmente quando a diferença entre a tensão de entrada e a tensão de saída é grande. Isso ocorre porque a energia excedente é dissipada como calor no transistor de passagem. Portanto, em aplicações que demandam alta eficiência energética, os LDOs podem não ser a melhor escolha.
Conclusão
Os Reguladores de Baixa Queda (LDOs) são componentes valiosos no mundo da eletrônica, oferecendo uma regulagem de tensão confiável em um pequeno pacote e com mínimo ruído. Eles são especialmente úteis em aplicações onde o espaço é limitado, e a diferença entre as tensões de entrada e saída é pequena. No entanto, como qualquer componente, os LDOs têm suas limitações e desafios. Ao considerar um LDO para uma aplicação, é crucial entender completamente suas especificações e garantir que ele atenda às necessidades do sistema. Com a seleção e aplicação corretas, os LDOs podem oferecer uma solução de regulagem de tensão eficaz e confiável para muitos designs eletrônicos.
