Introdução às Redes Divisoras de Tensão Capacitivas
As redes divisoras de tensão são fundamentais em circuitos eletrônicos, permitindo ajustar ou dividir a tensão em diferentes pontos de um circuito. Enquanto os divisores resistivos são mais comumente discutidos, os divisores capacitivos oferecem vantagens significativas em certas aplicações, especialmente em sistemas de alta frequência e em aplicações onde a fase é crítica.

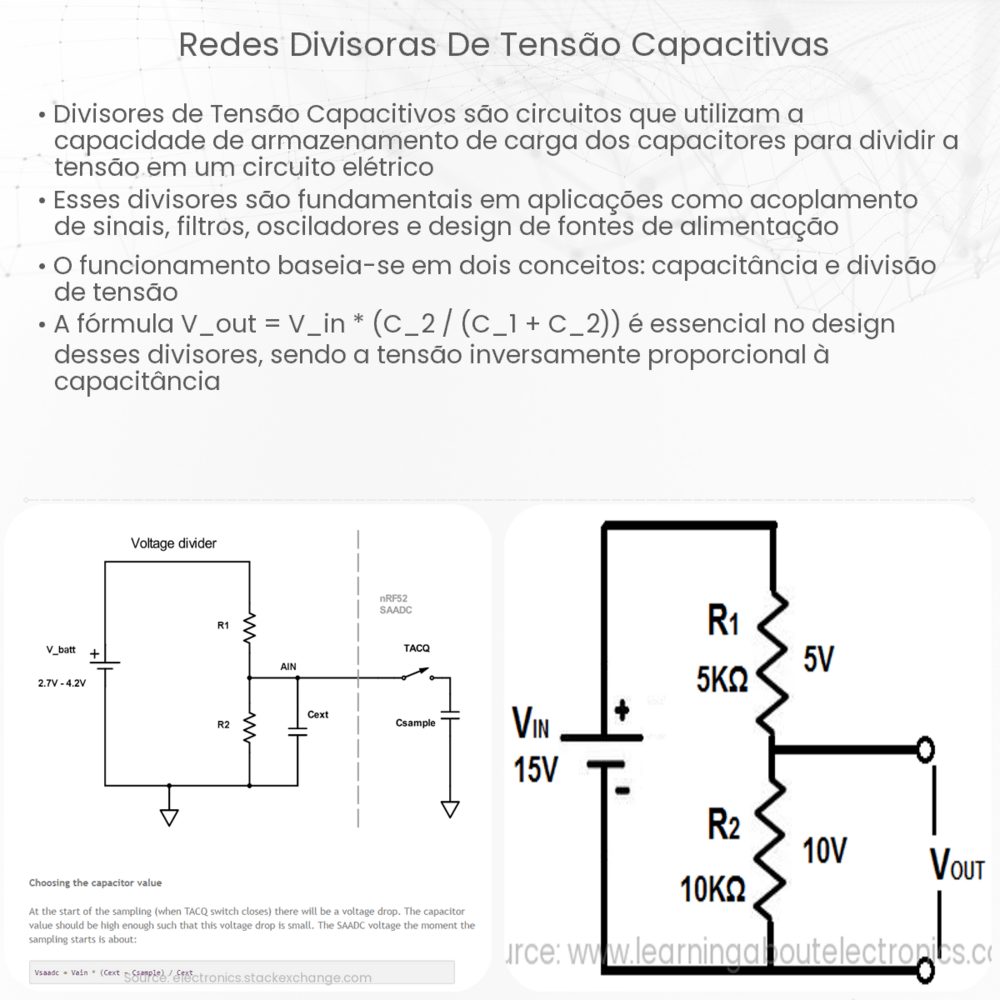

Princípio de Funcionamento
O divisor capacitivo baseia-se no mesmo princípio do divisor resistivo: dois ou mais componentes (neste caso, capacitores) são colocados em série, e a tensão é dividida entre eles proporcionalmente às suas capacitâncias. No entanto, ao contrário dos resistores que dividem a tensão com base em resistências constantes, os capacitores fazem isso com base em suas reatâncias capacitivas, que dependem da frequência do sinal de entrada.
Equação Fundamental
A relação de divisão de tensão para capacitores em série pode ser expressa por:
V1 = Vtotal * (C2 / (C1 + C2))
Onde:
- V1 é a tensão no capacitor C1
- Vtotal é a tensão total aplicada ao par de capacitores
- C1 e C2 são os valores dos capacitores em série
É importante notar que esta relação é invertida em comparação com divisores resistivos. Em um divisor resistivo, o resistor com a maior resistência teria a maior queda de tensão, enquanto em um divisor capacitivo, o capacitor com a menor capacitância teria a maior queda de tensão.
Vantagens dos Divisores Capacitivos
Uma das principais vantagens dos divisores capacitivos é sua capacidade de funcionar eficazmente em altas frequências. Enquanto os divisores resistivos podem apresentar problemas devido à indutância parasita em altas frequências, os divisores capacitivos podem ser otimizados para minimizar esses efeitos. Além disso, eles são frequentemente usados em aplicações de RF e em circuitos de medição de fase.
Considerações ao Projetar
Ao projetar redes divisoras de tensão capacitivas, é essencial considerar a frequência de operação, as características do material do capacitor e possíveis variações na capacitância devido a fatores externos, como temperatura ou tensão aplicada.
Aplicações comuns das Redes Divisoras de Tensão Capacitivas
As redes divisoras de tensão capacitivas são frequentemente encontradas em osciloscópios, onde são usadas para medir tensões em altas frequências sem afetar significativamente o circuito sob teste. Também são utilizadas em circuitos de sintonização de RF, filtros de frequência e em dispositivos de compensação de fase.
Desvantagens e Limitações
Apesar de suas vantagens, os divisores capacitivos também apresentam algumas desvantagens. A resposta de frequência dos capacitores pode não ser perfeitamente linear, o que pode introduzir erros em determinadas aplicações. Além disso, os capacitores realistas possuem resistência e indutância parasitas, que podem afetar o comportamento do divisor, especialmente em altas frequências. É crucial estar ciente dessas limitações ao projetar circuitos que utilizam divisores capacitivos.
Escolha de Capacitores
Quando se escolhe capacitores para um divisor de tensão, é fundamental considerar não apenas a capacitância, mas também a tolerância, a estabilidade da temperatura, a tensão máxima e o tipo de dielétrico. Cada um desses fatores pode afetar o desempenho do divisor em diferentes aplicações e condições de operação.
Conclusão
As redes divisoras de tensão capacitivas são ferramentas valiosas em eletrônica, oferecendo soluções eficazes para divisão de tensão em altas frequências e aplicações sensíveis à fase. Com uma compreensão adequada de seu funcionamento, vantagens e limitações, os engenheiros e entusiastas podem utilizá-las para otimizar seus designs e melhorar o desempenho de seus circuitos. Como sempre, a escolha correta de componentes e a consideração cuidadosa das condições de operação são essenciais para garantir o sucesso de qualquer aplicação envolvendo divisores capacitivos.
