Explore o que é um potenciómetro ajustável, seus tipos, aplicações, cuidados ao usar e dicas para escolher o componente ideal no mundo da eletrônica.

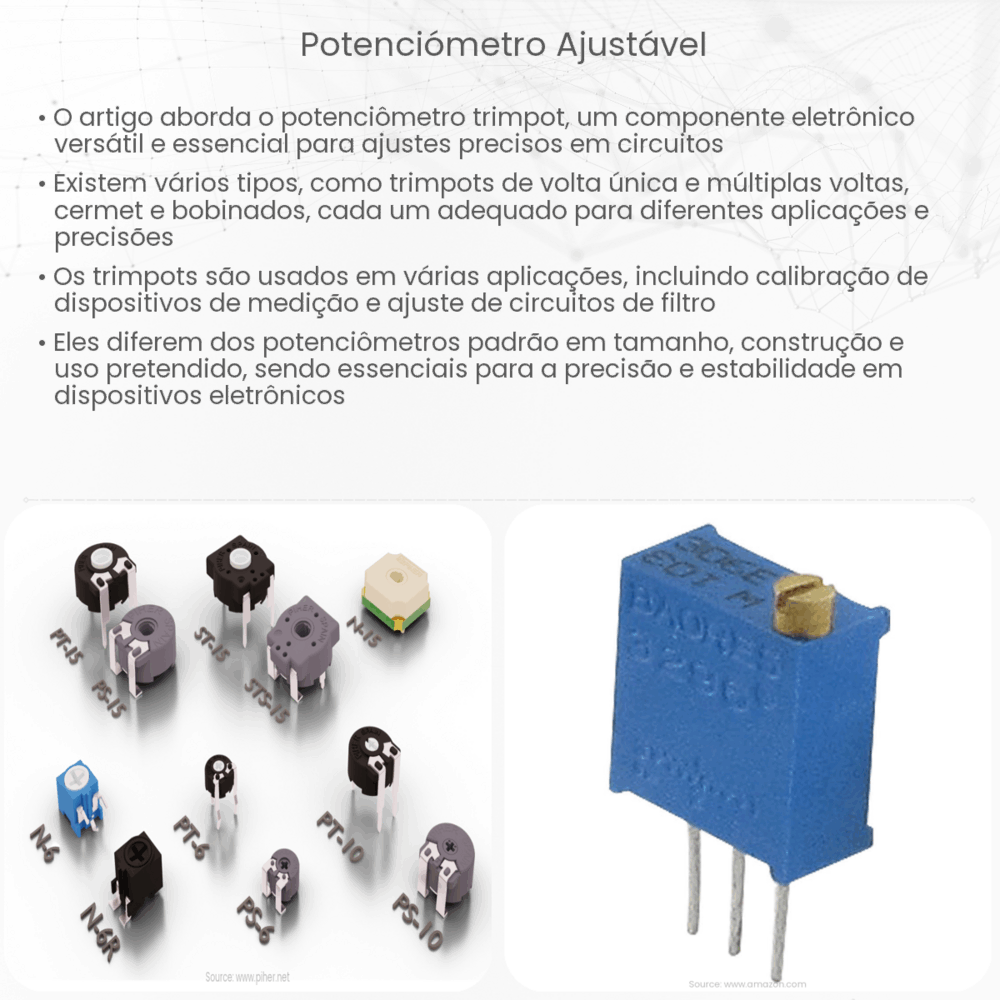

O que é um Potenciómetro Ajustável?
Um potenciómetro ajustável, frequentemente chamado apenas de potenciómetro, é um tipo de resistor com três terminais e uma resistência que pode ser ajustada variando a posição de um contato móvel ou deslizante sobre uma resistência fixa. Esse componente é amplamente utilizado em aplicações eletrônicas para controlar a amplitude de um sinal, ajustar níveis de tensão ou modificar características de um circuito.
Como Funciona um Potenciómetro Ajustável?
O potenciómetro é essencialmente composto por uma faixa resistiva e um contato móvel, chamado de cursor. Ao mover o cursor ao longo da faixa resistiva, alteramos a relação das resistências em ambos os lados do cursor, o que, por sua vez, altera a tensão ou corrente que flui através do potenciómetro. Por exemplo, se o cursor estiver posicionado no meio da faixa, as resistências em ambos os lados serão iguais. Se for movido para mais perto de um extremo, a resistência de um lado diminuirá enquanto a do outro aumentará proporcionalmente.
Tipos de Potenciómetros Ajustáveis
- Potenciómetros Lineares: Neste tipo, a resistência varia linearmente com a posição do cursor. Eles são os mais comuns e são usados em muitas aplicações onde é necessário um ajuste uniforme da resistência.
- Potenciómetros Logarítmicos: A resistência varia logaritmicamente com a posição do cursor. São frequentemente encontrados em controles de volume de áudio, pois a nossa percepção de volume segue uma resposta logarítmica.
Aplicações do Potenciómetro Ajustável
Os potenciómetros têm uma ampla variedade de aplicações em eletrônica. Alguns dos usos mais comuns incluem:
- Ajuste de volume em dispositivos de áudio.
- Controle de brilho em monitores.
- Calibração e ajuste em instrumentos de medição.
A capacidade de variar a resistência e, portanto, influenciar parâmetros como corrente e tensão, torna o potenciómetro uma ferramenta versátil em muitos circuitos eletrônicos. No entanto, é importante escolher o tipo e valor correto de potenciómetro para a aplicação específica, a fim de garantir o desempenho adequado e a durabilidade do componente.
Cuidados ao Utilizar um Potenciómetro Ajustável
Apesar de sua versatilidade, é essencial ter alguns cuidados ao utilizar potenciómetros:
- Corrente Máxima: Nunca exceda a corrente máxima especificada para o potenciómetro, pois isso pode causar superaquecimento e danificar o componente.
- Desgaste: O contato deslizante sobre a faixa resistiva pode causar desgaste ao longo do tempo, especialmente em aplicações onde o ajuste é feito frequentemente. Portanto, é recomendável verificar periodicamente o potenciómetro e substituí-lo se necessário.
- Posicionamento: Evite instalar potenciómetros em ambientes com alta umidade ou exposição direta a líquidos, o que pode afetar seu funcionamento e durabilidade.
Como Escolher o Potenciómetro Correto
Além da diferenciação entre lineares e logarítmicos, ao escolher um potenciómetro, é crucial considerar o valor da resistência total, a potência máxima suportada e o tipo de montagem (por exemplo, montagem em superfície ou através de orifício). A especificação correta garante que o componente funcione dentro dos limites desejados e tenha uma longa vida útil.
Conclusão
O potenciómetro ajustável é um componente essencial no mundo da eletrônica, oferecendo controle preciso sobre variáveis como tensão e corrente em circuitos. Seja no ajuste de volume de um aparelho de som ou na calibração de um instrumento, sua presença é quase onipresente. Entender sua função, características e cuidados necessários é fundamental para todos os entusiastas e profissionais da eletrônica. Como qualquer componente, a chave para sua eficácia reside na seleção adequada para a aplicação em questão e na sua correta utilização.
