Explore o funcionamento da porta lógica XOR, sua construção usando portas básicas, aplicações na computação e sua relevância na eletrônica digital.
O que é uma Porta XOR?
A porta lógica XOR, também conhecida como OU Exclusivo, é uma das fundamentais portas lógicas utilizadas em circuitos eletrônicos digitais. A sigla “XOR” provém do inglês eXclusive OR, que significa “OU Exclusivo”.
Funcionamento da Porta XOR
A porta XOR é única devido à sua característica lógica. Ela tem dois entradas e uma saída. A saída é verdadeira (ou 1) se e somente se um número ímpar de suas entradas for verdadeira. Isso significa que, para duas entradas, a saída será verdadeira se uma (e apenas uma) das entradas for verdadeira. Se ambas as entradas forem falsas (0) ou ambas forem verdadeiras (1), a saída será falsa (0).

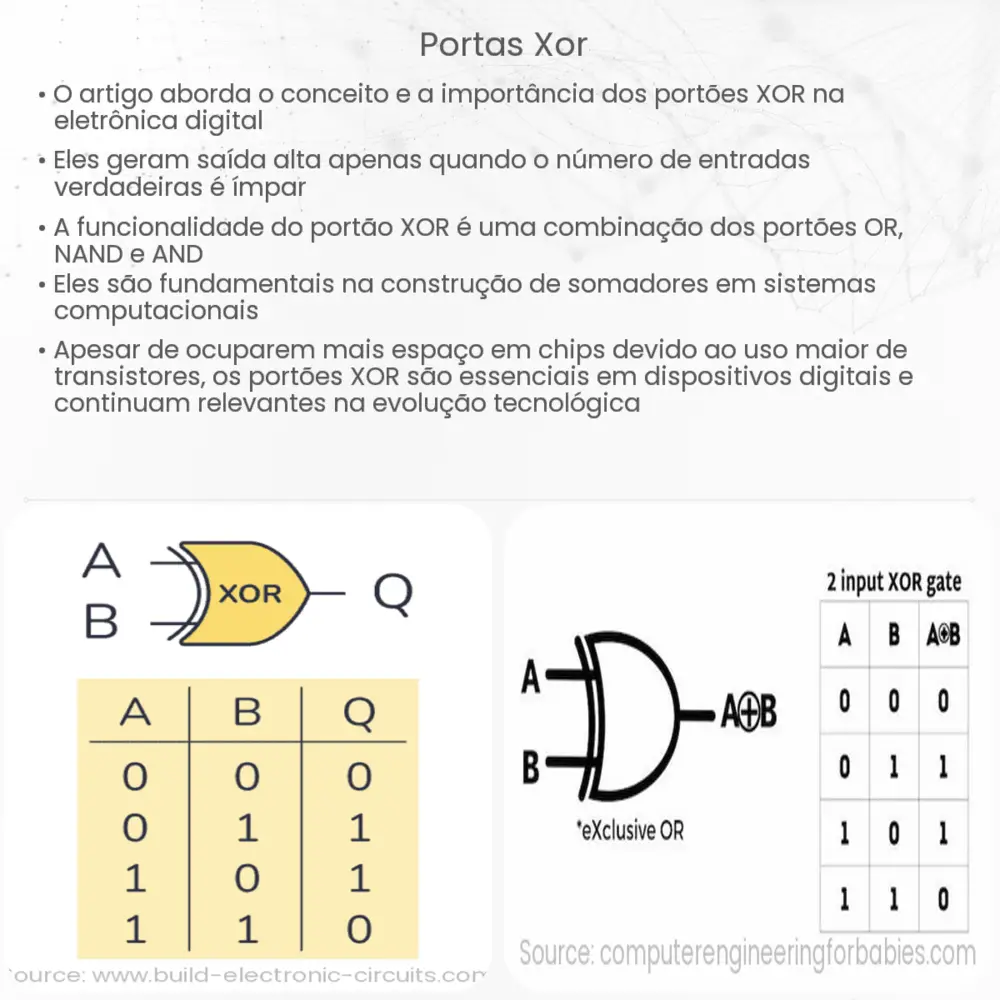

Tabela Verdade da Porta XOR
- A = 0, B = 0: Saída = 0
- A = 0, B = 1: Saída = 1
- A = 1, B = 0: Saída = 1
- A = 1, B = 1: Saída = 0
Expressão Booleana da Porta XOR
A expressão booleana para uma porta XOR de duas entradas é dada por:
Y = A.B’ + A’.B
Onde “A'” representa a negação de A e “B'” representa a negação de B. A operação “. indica AND e o “+” indica OR.
Aplicações da Porta XOR
Devido às suas características únicas, a porta XOR é amplamente utilizada em várias aplicações eletrônicas. Algumas destas incluem:
- Sistemas de adição binária: A porta XOR é usada como somador para realizar adições binárias.
- Criptografia: A operação XOR é frequentemente usada em algoritmos de criptografia devido à sua natureza reversível.
Este é apenas um breve resumo da funcionalidade e das aplicações da porta XOR. Na próxima seção, vamos nos aprofundar em como a porta XOR é construída usando outras portas lógicas e explorar ainda mais suas aplicações em circuitos digitais.
Construção da Porta XOR usando Portas Lógicas Básicas
É possível construir uma porta XOR usando uma combinação de portas AND, OR e NOT, que são as portas lógicas fundamentais. Aqui está uma configuração básica:
- A primeira etapa é criar duas operações AND. A primeira entrada de cada operação AND é conectada a uma das entradas da porta XOR. A segunda entrada da primeira operação AND é conectada à negação da segunda entrada da porta XOR, e vice-versa para a segunda operação AND.
- Os resultados dessas duas operações AND são então OR’ed juntos para produzir a saída da porta XOR.
Essencialmente, esta construção está replicando a expressão booleana Y = A.B’ + A’.B.
Importância da Porta XOR na Computação
A flexibilidade e utilidade da porta XOR a tornam uma ferramenta vital na computação digital. Além de suas aplicações em aritmética binária e criptografia, a porta XOR é fundamental em funções como detecção de erros em transmissões de dados e operações de comutação em redes de telecomunicações.
Conclusão
A porta XOR, com sua operação lógica única, destaca-se como uma das portas mais intrigantes e úteis na eletrônica digital. Seja em sistemas simples, como somadores binários, ou em aplicações mais complexas, como em algoritmos de criptografia, a capacidade da porta XOR de fornecer uma saída verdadeira para um número ímpar de entradas verdadeiras a torna indispensável. Compreender o funcionamento e as aplicações desta porta é crucial para qualquer pessoa que deseje mergulhar no mundo da eletrônica e da computação digital.
