Portas lógicas (AND, OR, NAND, NOR, XOR, XNOR)

Introdução às Portas Lógicas

As portas lógicas formam a base fundamental de muitos sistemas eletrônicos, incluindo computadores. Elas são dispositivos que realizam operações lógicas básicas, que estão no coração do processamento de sinais digitais. Entender como essas portas funcionam é crucial para qualquer pessoa que deseja se aprofundar no mundo da eletrônica digital.

O que são Portas Lógicas?

Portas lógicas são componentes eletrônicos que tomam uma ou mais entradas binárias e produzem uma saída binária. Essas entradas e saídas são representadas pelos valores 0 ou 1, que podem ser interpretados como “desligado” ou “ligado”, respectivamente.

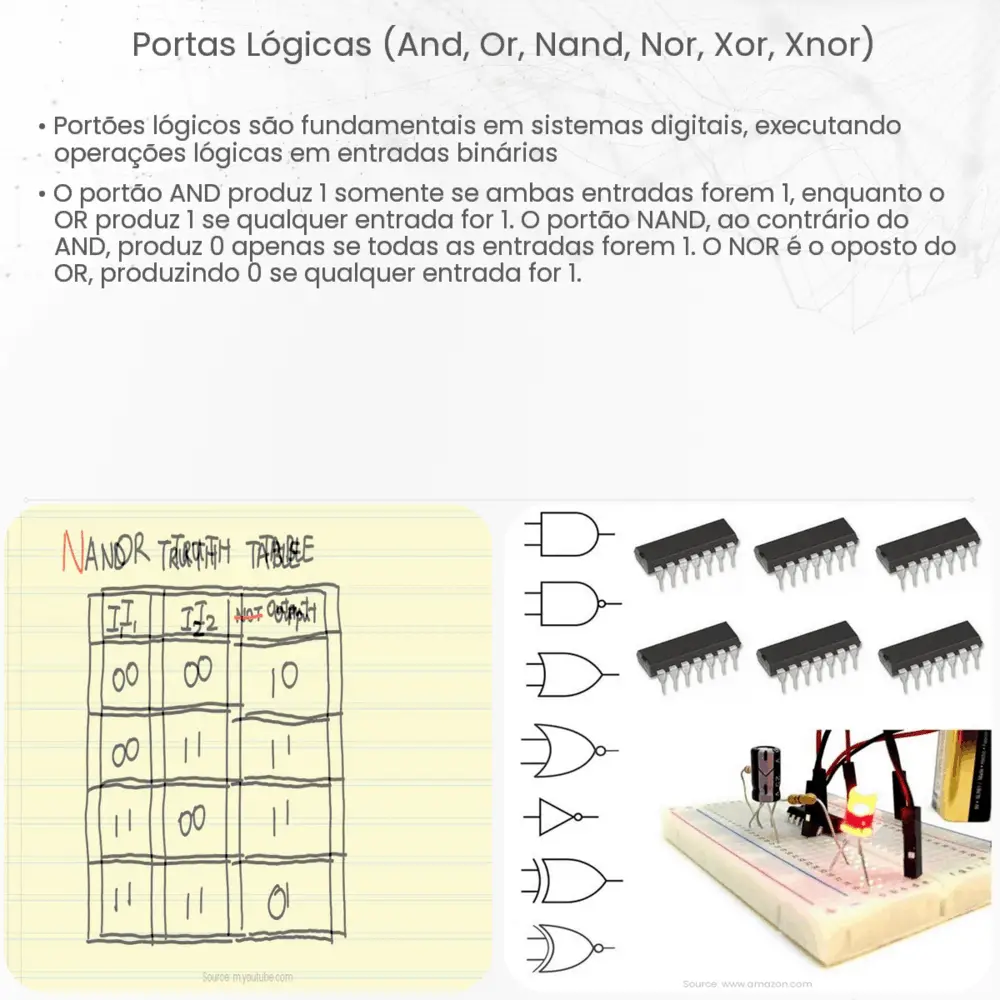

Tipos Principais de Portas Lógicas

  • AND (E): Produz uma saída 1 se e somente se TODAS as entradas forem 1. Caso contrário, a saída é 0.
  • OR (OU): Produz uma saída 1 se UMA OU MAIS entradas forem 1. Se todas as entradas forem 0, a saída é 0.
  • NAND (NÃO E): É o oposto da AND. Produz uma saída 0 somente se TODAS as entradas forem 1. Caso contrário, a saída é 1.
  • NOR (NÃO OU): É o oposto da OR. Produz uma saída 0 se UMA OU MAIS entradas forem 1. Se todas as entradas forem 0, a saída é 1.
  • XOR (OU EXCLUSIVO): Produz uma saída 1 se um número ÍMPAR de entradas for 1. Caso contrário, a saída é 0.
  • XNOR (NÃO OU EXCLUSIVO): É o oposto da XOR. Produz uma saída 1 se um número PAR de entradas for 1, incluindo nenhuma entrada.

Funcionamento e Representação

Cada uma dessas portas lógicas possui uma representação simbólica específica, usada em diagramas de circuito para indicar sua função. Por exemplo, a porta AND é muitas vezes representada por um “D” estilizado, enquanto a porta OR pode ser representada por um “D” curvado.

As operações realizadas pelas portas lógicas podem ser facilmente visualizadas através de tabelas chamadas “tabelas-verdade”. Essas tabelas listam todas as possíveis combinações de entradas e suas respectivas saídas.

Por exemplo, para uma porta AND de duas entradas, se ambas as entradas forem 0, a saída será 0. Se uma entrada for 0 e a outra for 1, a saída também será 0. Somente quando ambas as entradas são 1, a saída é 1.

Este é apenas o começo de uma exploração profunda das portas lógicas e sua importância na eletrônica digital. No próximo segmento, mergulharemos mais profundamente em exemplos práticos, aplicações e a integração dessas portas em circuitos mais complexos.

Aplicações Práticas das Portas Lógicas

As portas lógicas têm uma ampla variedade de aplicações em sistemas eletrônicos. Elas são frequentemente usadas em circuitos digitais, como calculadoras, computadores e muitos outros dispositivos eletrônicos que usamos diariamente.

Circuitos Combinatórios

Um dos principais usos das portas lógicas é na criação de circuitos combinatórios. Estes são circuitos que produzem uma saída baseada exclusivamente na combinação das suas entradas atuais. Um exemplo clássico é o somador binário, que pode adicionar dois números binários usando portas AND, OR e XOR.

Circuitos Sequenciais

As portas lógicas também desempenham um papel fundamental em circuitos sequenciais, onde a saída depende não apenas das entradas atuais, mas também das entradas anteriores. Os flip-flops, que são usados para armazenar informações em dispositivos digitais, são construídos usando portas lógicas.

Construção de Memória

Os dispositivos de memória, como a RAM (Random Access Memory), são fundamentais para a operação dos computadores. Eles armazenam informações que podem ser lidas ou escritas pelo processador. O funcionamento interno desses dispositivos é baseado na operação de portas lógicas, permitindo que informações sejam armazenadas, recuperadas e manipuladas rapidamente.

Conclusão

As portas lógicas são a espinha dorsal da eletrônica digital e têm desempenhado um papel fundamental na revolução tecnológica do último século. Elas são os blocos de construção básicos dos computadores e de muitos outros dispositivos eletrônicos. Entender como essas portas funcionam, e como elas se combinam para criar sistemas mais complexos, é essencial para quem deseja navegar ou criar no mundo da tecnologia digital. À medida que avançamos para uma era cada vez mais digital, a importância e a relevância das portas lógicas só aumentará.
