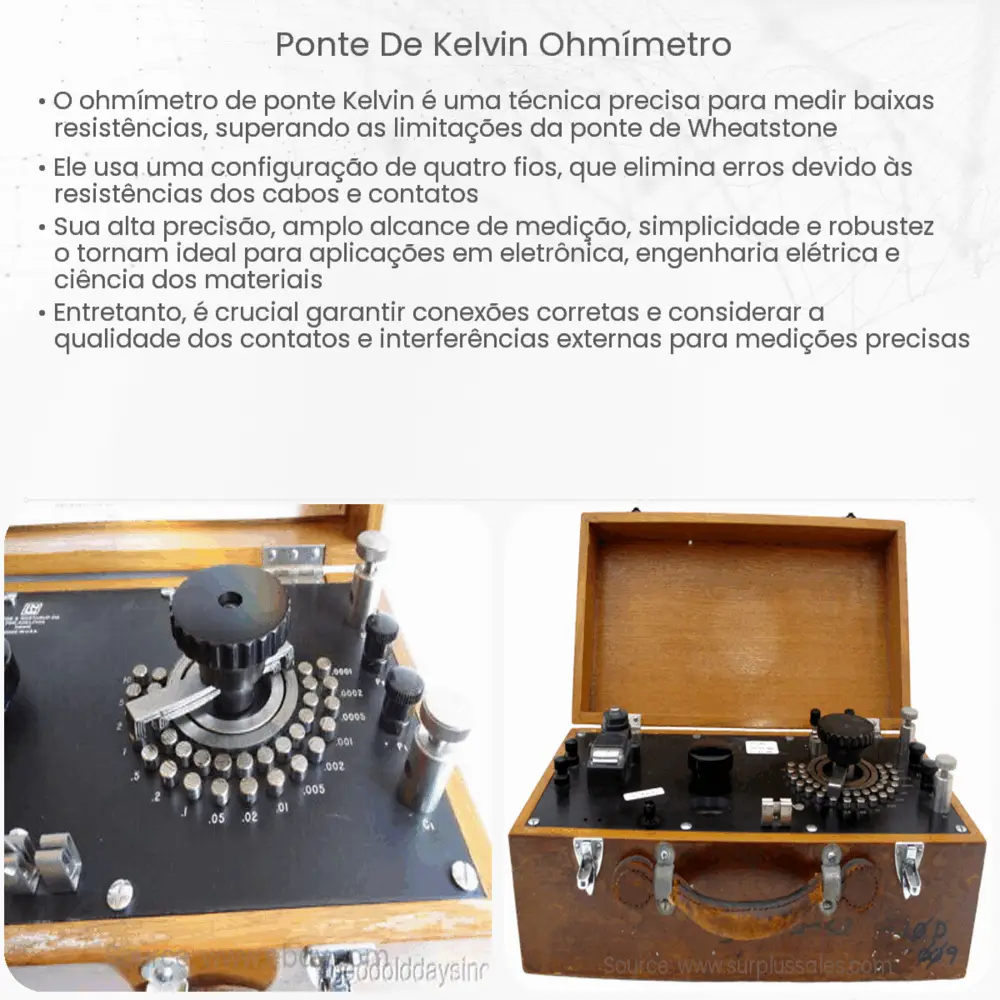

Introdução ao Ponte de Kelvin Ohmímetro
O ohmímetro é um instrumento de medição amplamente utilizado para determinar a resistência elétrica de um componente ou circuito. No entanto, quando precisamos de medidas extremamente precisas, especialmente para resistências muito baixas, o método tradicional pode não ser o mais adequado. É aqui que entra o “Ponte de Kelvin Ohmímetro” ou simplesmente “Ponte Kelvin”.
Princípio da Ponte Kelvin
A Ponte Kelvin é uma adaptação do princípio da Ponte de Wheatstone, que é comumente utilizada para medir resistências desconhecidas comparando-as com resistências conhecidas. A diferença chave é que a Ponte Kelvin utiliza quatro terminais ou “quatro fios”, o que a torna especialmente útil para medir resistências muito baixas com alta precisão.
Por que usar quatro fios?
Em uma configuração típica de dois fios, os fios de ligação e os contatos podem introduzir resistências adicionais, o que compromete a precisão da medida. Esta resistência adicional torna-se especialmente relevante quando estamos a medir valores de resistência muito baixos, pois podem representar uma grande percentagem da resistência total medida.
- Redução de Erros: Ao usar quatro fios, dois fios são usados para aplicar a corrente e outros dois para medir a tensão. Isso garante que a resistência dos fios de ligação não influencie a medição da tensão.
- Medidas Precisas: Ideal para componentes como shunts de corrente e conexões de baixa resistência em placas de circuito impresso.
Como funciona?
Na Ponte Kelvin, a corrente é aplicada através de dois dos terminais e a tensão é medida através dos outros dois. Dado que a corrente é conhecida e a tensão é medida diretamente sobre a resistência que queremos determinar, a resistência pode ser calculada usando a lei de Ohm:
R = V / I
onde R é a resistência, V é a tensão medida e I é a corrente aplicada.
Aplicações da Ponte Kelvin
Este método é amplamente utilizado em laboratórios, indústrias e em situações onde a precisão é fundamental. É comum seu uso na caracterização de materiais, controle de qualidade e pesquisa e desenvolvimento.
Vantagens da Ponte de Kelvin
Utilizar a Ponte de Kelvin oferece várias vantagens em comparação com métodos convencionais de medição de resistência:
- Precisão Superior: Permite medições muito mais precisas, especialmente para resistências de valor muito baixo.
- Menos Interferência: A influência da resistência dos fios e dos contatos é minimizada, proporcionando resultados mais confiáveis.
- Adaptabilidade: Pode ser usada tanto para medições estáticas quanto dinâmicas, tornando-a versátil para diversas aplicações.
Limitações e Cuidados
Enquanto a Ponte Kelvin é uma ferramenta poderosa, é importante entender suas limitações e os cuidados necessários ao utilizá-la:
- Calibração: Como qualquer instrumento de medição, a Ponte Kelvin necessita de calibrações regulares para garantir a precisão das medidas.
- Conhecimento Técnico: É fundamental ter um entendimento claro de como funciona e como interpretar os resultados, para evitar erros ou más interpretações.
- Interferências Eletromagnéticas: Em ambientes com muita interferência, medidas podem ser afetadas. Portanto, é crucial garantir um ambiente controlado durante as medições.
Conclusão
A Ponte de Kelvin Ohmímetro é uma ferramenta indispensável para engenheiros, técnicos e pesquisadores que buscam medições de resistência de alta precisão. Ao eliminar as imprecisões comuns nos métodos tradicionais de dois fios, a Ponte Kelvin permite uma análise mais detalhada e precisa de componentes e materiais. Contudo, como qualquer instrumento, é crucial entender suas vantagens, limitações e o contexto apropriado para sua utilização. Assim, podemos garantir que as informações obtidas sejam não apenas precisas, mas também relevantes e úteis para a aplicação em questão.
