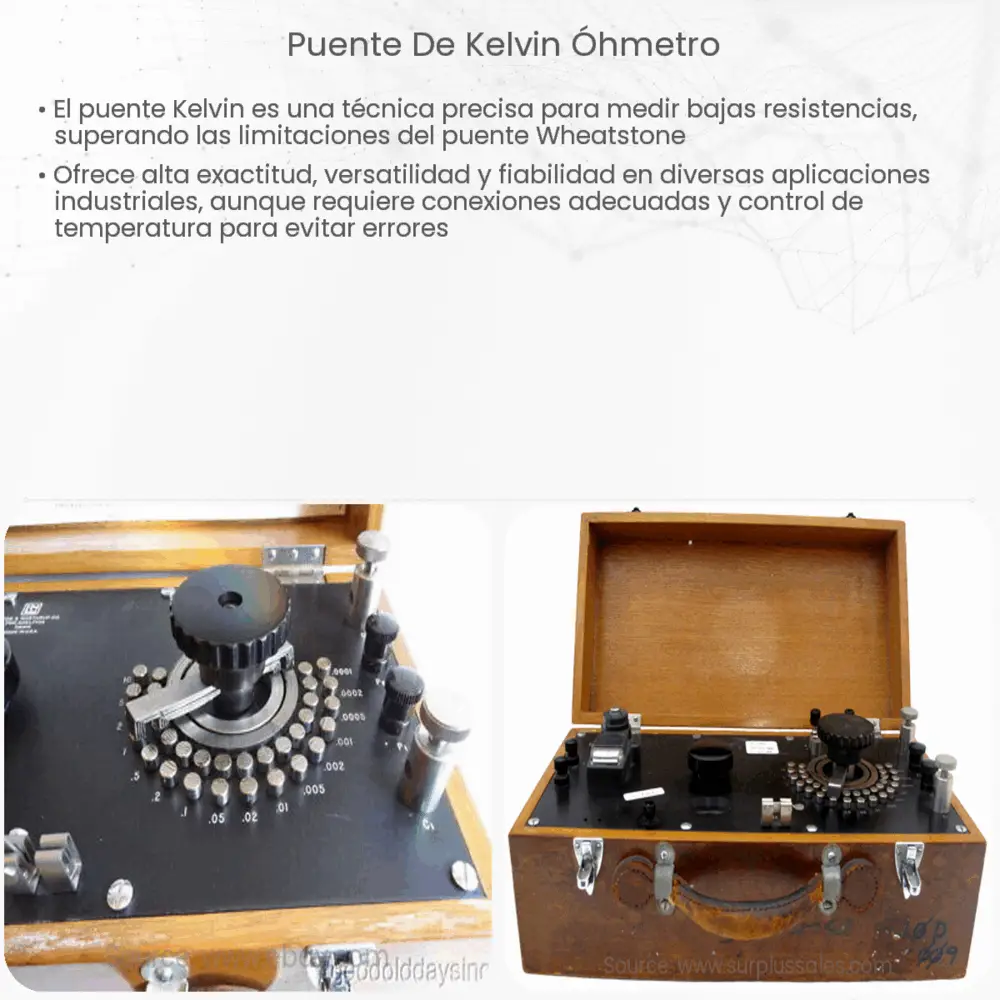

El Puente de Kelvin óhmetro: Una Herramienta Esencial en la Medición de Resistencias
El Puente de Kelvin óhmetro es un instrumento utilizado en el campo de la electrónica y la ingeniería eléctrica para medir con gran precisión resistencias bajas. Es una variación del conocido Puente de Wheatstone, diseñado específicamente para minimizar los errores en la medición de resistencias pequeñas. Su nombre proviene del físico y matemático británico William Thomson, también conocido como Lord Kelvin, quien contribuyó significativamente en su desarrollo.
Principio de Funcionamiento
El puente consta de cuatro brazos compuestos por resistencias conocidas y desconocidas, un galvanómetro y una fuente de alimentación. Al ajustar las resistencias conocidas, se puede determinar el valor de la resistencia desconocida mediante la comparación y el balance de los brazos del puente.
- Resistencias Conocidas: Son resistencias cuyos valores son conocidos y precisos. Se utilizan para crear una relación con la resistencia desconocida.
- Resistencia Desconocida: Es la resistencia que se quiere medir.
- Galvanómetro: Se utiliza para detectar la corriente nula, indicando cuando los brazos del puente están en equilibrio.
- Fuente de Alimentación: Proporciona la tensión necesaria para el funcionamiento del puente.
Una de las ventajas más notables del Puente de Kelvin es su capacidad para eliminar los errores de contacto y conexión, lo cual es vital en la medición de resistencias bajas. Esto se logra utilizando cuatro terminales (también conocido como diseño de 4 hilos), donde dos terminales se utilizan para llevar la corriente y los otros dos para medir la tensión.
Aplicaciones del Puente de Kelvin
El Puente de Kelvin óhmetro tiene una amplia gama de aplicaciones en la industria y la investigación. Es especialmente útil en:
- Calibración de instrumentos de medición.
- Inspección y control de calidad en la fabricación.
- Análisis de materiales conductores.
- Investigación en el campo de la electrónica y la física.
El diseño refinado y la precisión del Puente de Kelvin lo convierten en una herramienta insustituible para aquellos profesionales que buscan mediciones exactas y confiables en el ámbito de las resistencias bajas.
Construcción y Uso del Puente de Kelvin
La construcción del Puente de Kelvin requiere una selección cuidadosa de componentes y un montaje preciso para garantizar una medición exacta. La calibración es un paso crucial, ya que incluso pequeñas desviaciones en los valores de las resistencias conocidas pueden llevar a errores en la medición.
- Selección de Componentes: Se deben elegir resistencias con alta precisión y estabilidad. Los materiales y la calidad de los conectores también son factores importantes.
- Montaje: La disposición y conexión de los componentes deben realizarse siguiendo un esquema específico para minimizar errores en la medición.
- Calibración: Antes de su uso, el puente debe calibrarse utilizando resistencias patrón conocidas.
- Medición: Al aplicar una tensión y ajustar las resistencias conocidas, se alcanza un punto de equilibrio donde el galvanómetro indica cero. En este punto, la resistencia desconocida puede ser calculada.
Limitaciones y Consideraciones
A pesar de su precisión, el Puente de Kelvin tiene algunas limitaciones. Es más complejo y costoso en comparación con otros métodos de medición. Además, no es adecuado para medir resistencias muy altas. La sensibilidad a las variaciones de temperatura y la necesidad de una calibración frecuente son otros factores que deben ser considerados.
Conclusión
El Puente de Kelvin óhmetro es una herramienta sofisticada y precisa, esencial en diversas aplicaciones industriales, científicas y de investigación donde se requiere medir resistencias bajas con gran exactitud. Su diseño de cuatro terminales y la metodología de equilibrio del puente ofrecen una medición confiable, minimizando los errores comunes en la medición de resistencias.
La comprensión profunda de su funcionamiento, construcción y calibración es vital para aprovechar al máximo sus capacidades. A pesar de las limitaciones y la complejidad inherente en su uso, el Puente de Kelvin continúa siendo una referencia en la medición de resistencias, manteniendo su relevancia en la evolución continua de la tecnología y la ciencia.
