Guia sobre osciloscópios: descubra o funcionamento, características principais, tipos e aplicações desta essencial ferramenta eletrônica.
O que é um Osciloscópio?
O osciloscópio é uma ferramenta eletrônica de teste essencial, amplamente utilizada para visualizar e analisar sinais elétricos variáveis no tempo. Ele produz uma representação gráfica bidimensional de um sinal elétrico, com a amplitude (tensão) no eixo vertical e o tempo no eixo horizontal. Isso permite que engenheiros, técnicos e entusiastas visualizem fenômenos elétricos e compreendam o comportamento de circuitos em tempo real.
Como funciona um Osciloscópio?
Ao conectar uma sonda de osciloscópio a um circuito, o sinal elétrico é transportado até o osciloscópio, onde é processado e exibido na tela. Internamente, o sinal passa por um circuito amplificador que ajusta a amplitude do sinal. Em seguida, o sinal é digitalizado (em osciloscópios digitais) e representado graficamente na tela.
Principais características de um Osciloscópio
- Largura de Banda: Mede a faixa de frequências que o osciloscópio pode medir com precisão. Um osciloscópio com uma largura de banda mais alta pode medir sinais mais rápidos e de maior frequência.
- Taxa de amostragem: Refere-se ao número de amostras que o osciloscópio coleta por segundo. Uma taxa de amostragem mais alta permite a representação mais precisa de sinais rápidos.
- Resolução Vertical: Denota a precisão com que o osciloscópio pode medir a amplitude do sinal. Geralmente é medida em bits, e osciloscópios com maior resolução vertical podem detectar mudanças mais sutis na amplitude.
- Memória: A capacidade de armazenar amostras de sinais. Uma memória maior permite a captura de formas de onda por períodos de tempo mais longos.

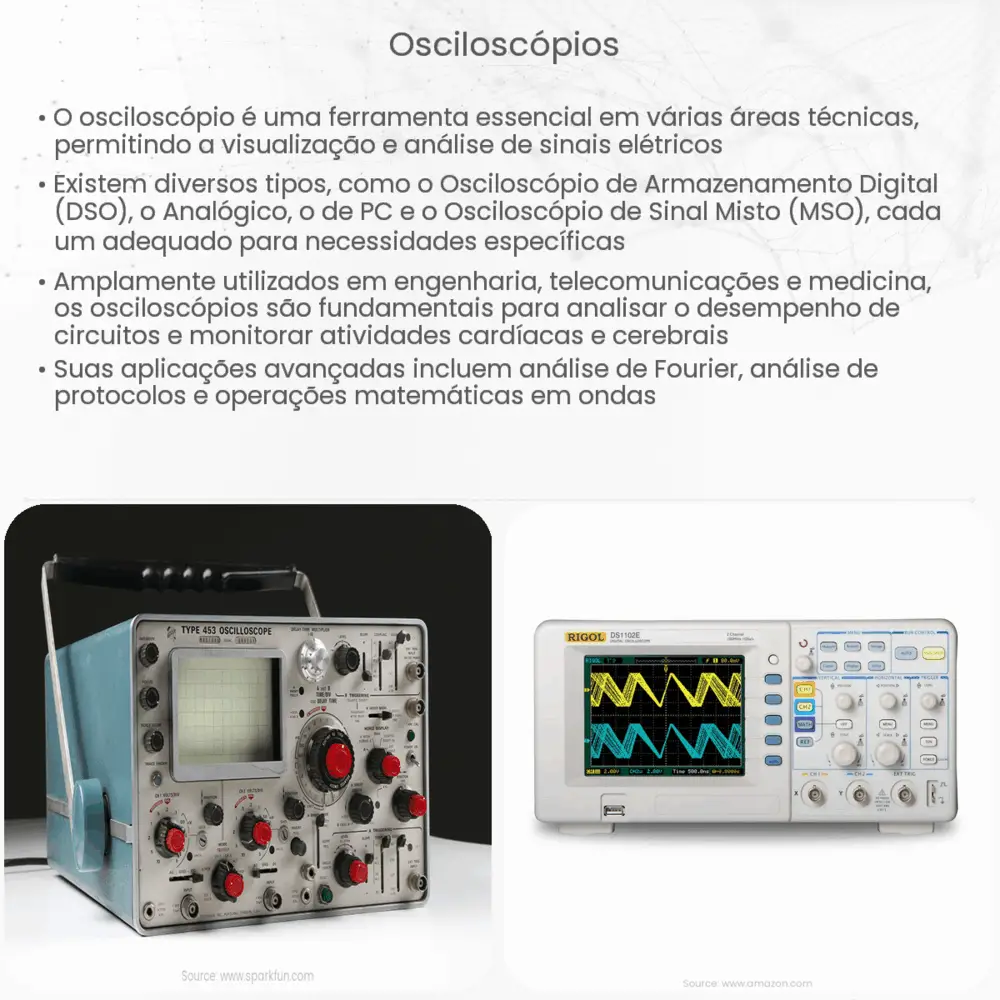

Tipos de Osciloscópios
- Osciloscópios Digitais: Estes são os tipos mais comuns nos dias de hoje. Eles digitalizam o sinal analógico e o armazenam na memória, permitindo uma análise detalhada e funcionalidades adicionais, como medidas automáticas e capacidades de armazenamento.
- Osciloscópios Analógicos: Estes são os modelos tradicionais que representam diretamente o sinal analógico na tela. Eles são menos versáteis que os digitais, mas ainda são valorizados por algumas aplicações específicas.
A escolha do osciloscópio certo depende das necessidades específicas da aplicação em questão, seja ela pesquisa, desenvolvimento, manutenção ou ensino.
Aplicações do Osciloscópio
Osciloscópios são indispensáveis em várias áreas, desde pesquisa e desenvolvimento até manutenção e reparo. Eles são utilizados para verificar a integridade dos sinais, medir frequências, analisar a performance de circuitos e até mesmo para encontrar falhas em dispositivos eletrônicos.
Análise de Formas de Onda e Modos de Operação
Osciloscópios permitem uma variedade de modos e análises para ajudar os usuários a interpretar sinais. Algumas das capacidades incluem:
- Modo de Persistência: Esta função é especialmente útil para observar sinais que variam rapidamente ou para detectar glitches e outras anomalias de curta duração.
- Matemática de Forma de Onda: Osciloscópios modernos podem realizar operações matemáticas diretamente nas formas de onda, como adição, subtração, multiplicação e até transformações mais complexas, como a Transformada Rápida de Fourier (FFT), que permite a visualização do sinal no domínio da frequência.
- Modo de Comparação: Para ver como um sinal varia em relação a um padrão ou a outro sinal, muitos osciloscópios oferecem modos que permitem a comparação direta de diferentes formas de onda.
Cuidados na Utilização
Ao usar um osciloscópio, é crucial garantir a segurança. Isso significa não só entender o funcionamento do instrumento, mas também assegurar que a sonda esteja corretamente conectada e que os níveis de tensão sejam adequados para o dispositivo. Além disso, é importante ter em mente que as sondas têm limites de tensão. Exceder esses limites pode não apenas danificar o osciloscópio, mas também apresentar riscos ao usuário.
Conclusão
O osciloscópio é uma ferramenta versátil e fundamental no mundo da eletrônica, proporcionando uma janela visual para os complexos sinais elétricos que alimentam nossos dispositivos e sistemas. Seja para aprimorar o design de um novo produto, diagnosticar problemas em equipamentos existentes ou simplesmente aprender sobre eletrônica, o osciloscópio é um companheiro indispensável. Assim como qualquer ferramenta, sua eficácia depende não apenas de suas características e funcionalidades, mas também da habilidade e conhecimento do usuário. Portanto, para maximizar o valor de um osciloscópio, é essencial investir tempo na compreensão de suas capacidades e na prática contínua de sua utilização.
