Explore como osciloscópios com medição de capacitância funcionam, suas vantagens e limitações, e dicas para escolher o equipamento ideal para suas necessidades.
O Que é um Osciloscópio com Medição de Capacitância?
O osciloscópio é uma ferramenta essencial em muitos laboratórios, oficinas e indústrias eletrônicas ao redor do mundo. Ele é utilizado para visualizar e analisar formas de onda de sinais elétricos. Com o tempo, as funcionalidades desses dispositivos expandiram, e hoje, muitos osciloscópios modernos vêm com a capacidade de medir capacitância.
Princípios Básicos do Osciloscópio
Antes de nos aprofundarmos na medição da capacitância, vamos entender brevemente como um osciloscópio funciona. Basicamente, ele captura sinais elétricos e os converte em uma forma visível em uma tela. A forma de onda resultante representa como a tensão varia ao longo do tempo. Estes sinais podem ser provenientes de qualquer dispositivo eletrônico, desde uma simples pilha até componentes mais complexos de um circuito.
Por que Medir Capacitância?
Em eletrônica, os capacitores são componentes fundamentais. Eles armazenam energia na forma de um campo elétrico e são amplamente utilizados em circuitos para várias finalidades, como filtragem, acoplamento e desacoplamento de sinais, e ajuste de resposta de frequência. Portanto, a capacidade de medir a capacitância de um capacitor é crucial para garantir que ele funcione conforme o esperado no circuito.

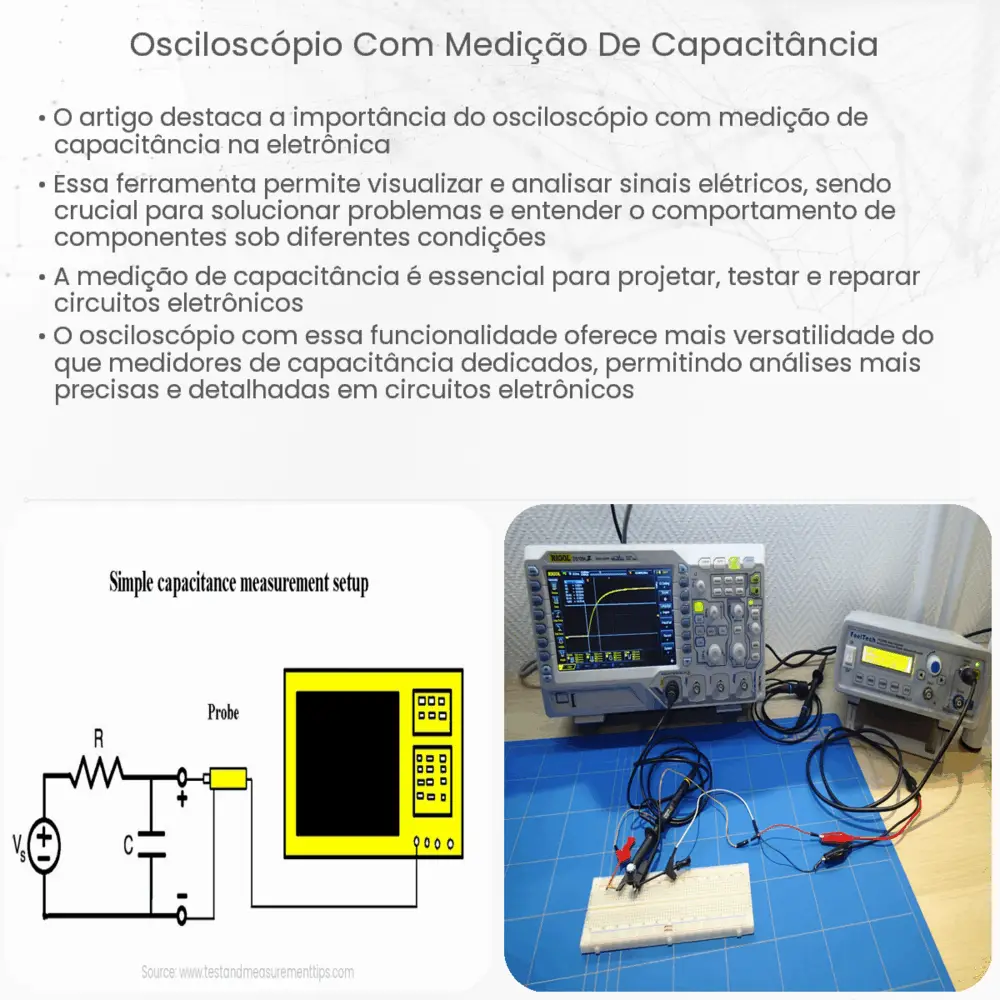

Como Funciona a Medição de Capacitância em Osciloscópios
Um osciloscópio com a funcionalidade de medição de capacitância geralmente utiliza um método chamado de “Varredura de Frequência”. Neste método, uma corrente conhecida é aplicada ao capacitor, e a tensão resultante é medida. A relação entre a tensão e a corrente (junto com a frequência) é então usada para calcular a capacitância.
Considere a fórmula básica para a reatância capacitiva (Xc):
Xc = 1 / (2 * π * f * C)
Onde:
- Xc é a reatância capacitiva,
- f é a frequência do sinal aplicado, e
- C é a capacitância do capacitor.
A partir da medição da tensão e da corrente no osciloscópio, e conhecendo a frequência aplicada, podemos rearranjar a fórmula acima para calcular a capacitância C do componente em teste.
Benefícios da Medição de Capacitância em Osciloscópios
Ter a capacidade de medir capacitância diretamente em um osciloscópio oferece várias vantagens:
- Conveniência: Elimina a necessidade de um dispositivo separado apenas para medir capacitância.
- Precisão: Os osciloscópios modernos são equipamentos altamente precisos, o que pode resultar em leituras de capacitância mais confiáveis.
- Análise Integrada: Ao verificar a forma de onda e a capacitância simultaneamente, é possível identificar problemas em circuitos mais rapidamente.
No entanto, é fundamental entender as limitações e a precisão da função de medição de capacitância do seu osciloscópio específico.
Limitações e Cuidados ao Medir Capacitância em Osciloscópios
Apesar das vantagens claras, medir capacitância com um osciloscópio pode apresentar desafios específicos:
- Calibração: A precisão da medição depende da calibração adequada do osciloscópio. É vital verificar regularmente a calibração para garantir leituras precisas.
- Conexões e Cabos: A capacitância residual dos cabos e das sondas pode afetar as medições. Em capacitâncias muito baixas, essa influência pode ser significativa.
- Interferência: Outros componentes e fontes de sinal no circuito podem interferir na medição da capacitância. É crucial isolar o componente sob teste sempre que possível.
Escolhendo o Osciloscópio Certo
Se a medição de capacitância for uma função crucial para suas necessidades, ao escolher um osciloscópio, certifique-se de:
- Verificar se a função de medição de capacitância está incluída.
- Avaliar a faixa de medição e a precisão declarada pelo fabricante.
- Considerar outros recursos que podem ser úteis para suas aplicações, como memória, largura de banda e capacidade de análise avançada.
Conclusão
O osciloscópio com medição de capacitância é uma ferramenta valiosa que combina a capacidade de visualizar sinais elétricos com a funcionalidade de medir componentes essenciais em circuitos eletrônicos. Enquanto traz conveniência e integração, é crucial estar ciente das possíveis limitações e desafios associados à medição de capacitância nesses dispositivos. Assim, ao empregar esta funcionalidade, sempre priorize a precisão e a calibração adequada do equipamento. Com as práticas corretas e um bom entendimento do instrumento, você pode obter informações valiosas sobre seus componentes e circuitos, otimizando o desempenho e a eficiência de seus projetos eletrônicos.
