Osciladores Indutivos: Uma Introdução
O mundo da eletrônica é vasto e diversificado, e os osciladores representam uma categoria importante dentro desse universo. Em particular, os osciladores indutivos têm um papel crucial em várias aplicações eletrônicas. Neste artigo, exploraremos o que são osciladores indutivos, como funcionam e onde são comumente utilizados.
O que é um Oscilador?
Um oscilador é um circuito eletrônico que produz uma saída oscilante sem a necessidade de um sinal de entrada oscilante. Isso é realizado por meio de um feedback positivo. Em outras palavras, uma parte do sinal de saída é alimentada de volta à entrada, resultando em uma oscilação contínua.

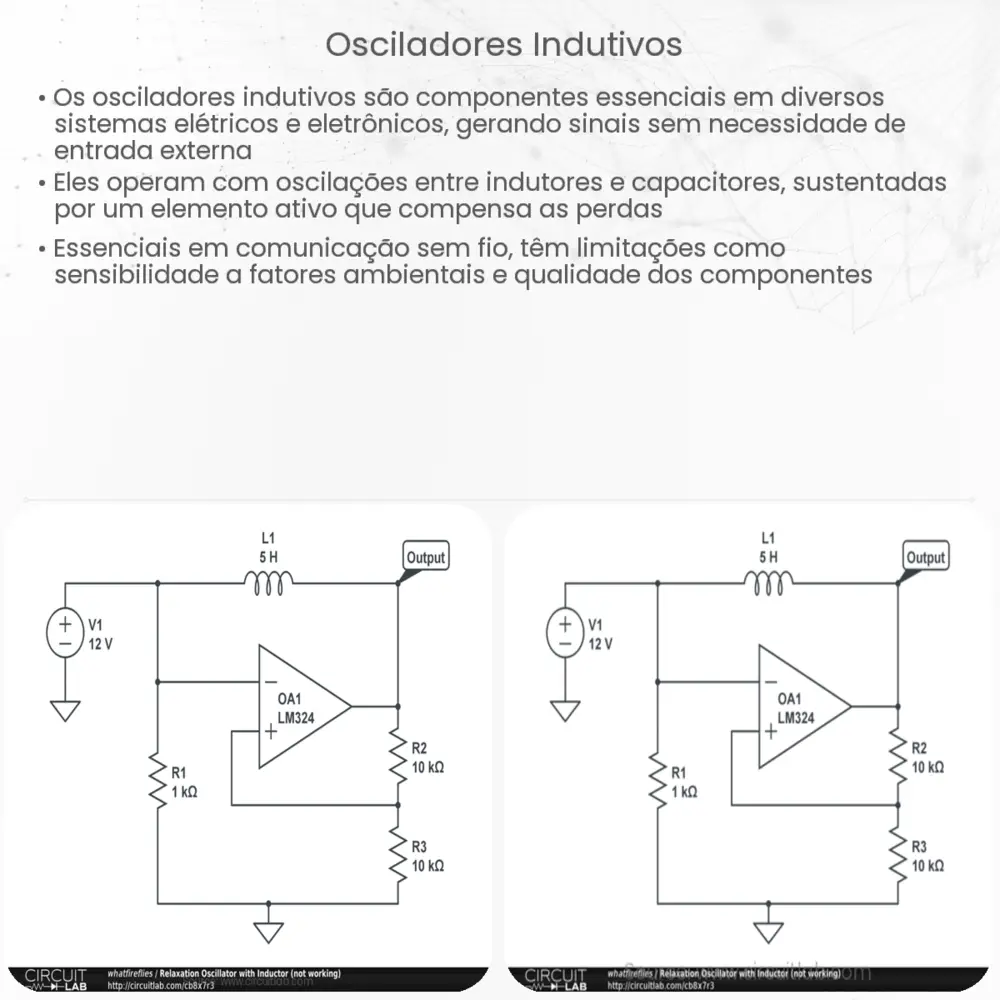

Osciladores Indutivos: O Conceito Básico
O termo “indutivo” refere-se ao uso de um indutor em conjunto com um capacitor para formar o que é conhecido como um circuito “tanque” LC. Este circuito é a pedra angular da operação do oscilador indutivo. A combinação de indutor (L) e capacitor (C) determina a frequência na qual o oscilador irá operar.
- Indutor (L): É um componente passivo que armazena energia na forma de um campo magnético quando a corrente elétrica passa por ele.
- Capacitor (C): Armazena energia na forma de um campo elétrico.
Quando conectados em um circuito, o indutor e o capacitor interagem entre si para criar oscilações. O processo começa quando uma carga é aplicada ao capacitor. Uma vez carregado, o capacitor começa a descarregar através do indutor, criando um campo magnético. Quando o capacitor se esgota, o campo magnético no indutor começa a colapsar e induz uma corrente no sentido oposto, recarregando o capacitor. Este ciclo continua, resultando em uma oscilação.
Aplicações Comuns de Osciladores Indutivos
Osciladores indutivos são comumente encontrados em diversas aplicações, como rádios, televisores e outros dispositivos de comunicação. Eles são responsáveis pela geração de frequências específicas necessárias para a transmissão e recepção de sinais. Além disso, são também utilizados em sistemas de alarme, medidores de frequência e em muitos outros dispositivos eletrônicos.
Entender como esses osciladores funcionam é fundamental para qualquer pessoa interessada em eletrônica ou que deseje projetar circuitos que necessitem de oscilação de frequência específica. No próximo segmento, aprofundaremos mais sobre os princípios de operação dos osciladores indutivos e suas variantes.
Princípios de Operação dos Osciladores Indutivos
Como mencionado anteriormente, o núcleo da operação do oscilador indutivo é o circuito tanque LC. A frequência de oscilação, geralmente denominada frequência de ressonância, é determinada pela seguinte fórmula:
f = 1 / (2 * π * √(L * C))
Isso significa que, ajustando os valores do indutor e do capacitor, é possível definir a frequência exata em que o oscilador funcionará. Em muitos dispositivos, especialmente em rádios, esse ajuste é feito de forma variável para sintonizar diferentes estações.
Variantes de Osciladores Indutivos
Existem várias variantes de osciladores que utilizam o princípio indutivo para funcionar. Alguns dos mais notáveis incluem:
- Oscilador de Hartley: Distingue-se pela sua simplicidade e capacidade de gerar uma ampla gama de frequências. Ele utiliza dois indutores em série ou um indutor com uma tomada central.
- Oscilador de Colpitts: Semelhante ao oscilador de Hartley, mas utiliza dois capacitores em série ou um capacitor com uma tomada central para fornecer a retroalimentação.
- Oscilador de Clapp: Uma variação do oscilador de Colpitts, que adiciona um capacitor em série ao circuito LC para aumentar a estabilidade da frequência.
Conclusão
Os osciladores indutivos têm sido uma ferramenta essencial no campo da eletrônica há muitos anos e continuam a ser devido à sua capacidade de gerar frequências precisas e estáveis. Compreender o princípio de funcionamento desses osciladores e suas variantes ajuda não apenas os entusiastas da eletrônica, mas também profissionais a projetar e otimizar dispositivos para diversas aplicações. Seja em um simples rádio ou em sistemas de comunicação mais avançados, a importância desses osciladores é inegável, e seu estudo e compreensão permanecem fundamentais para qualquer pessoa no campo da eletrônica.
